Place of Origin:
CHINA
نام تجاری:
JFOPT
گواهی:
CE, ISO9001
Model Number:

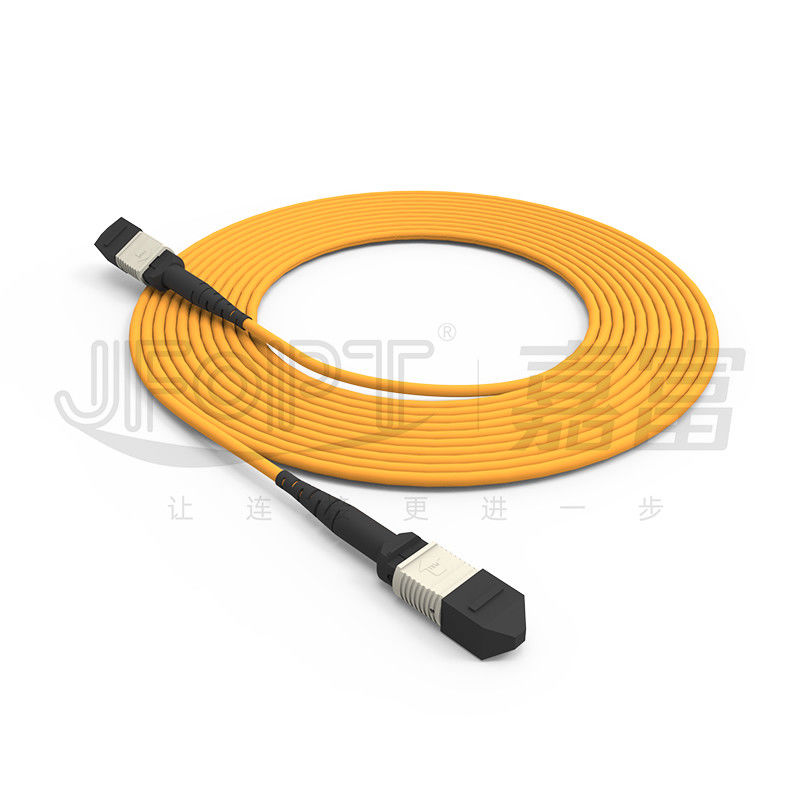

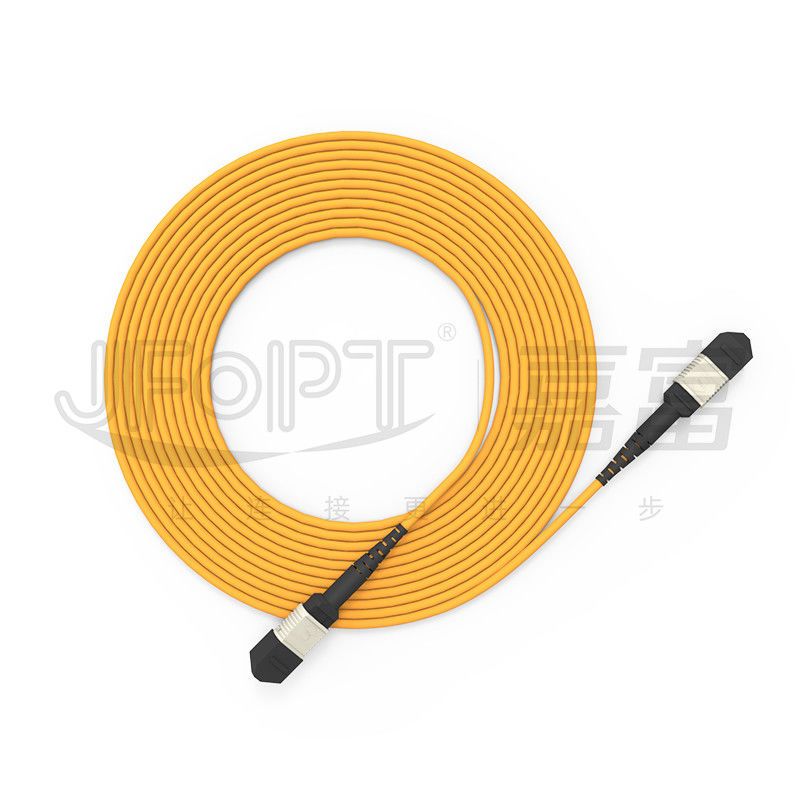

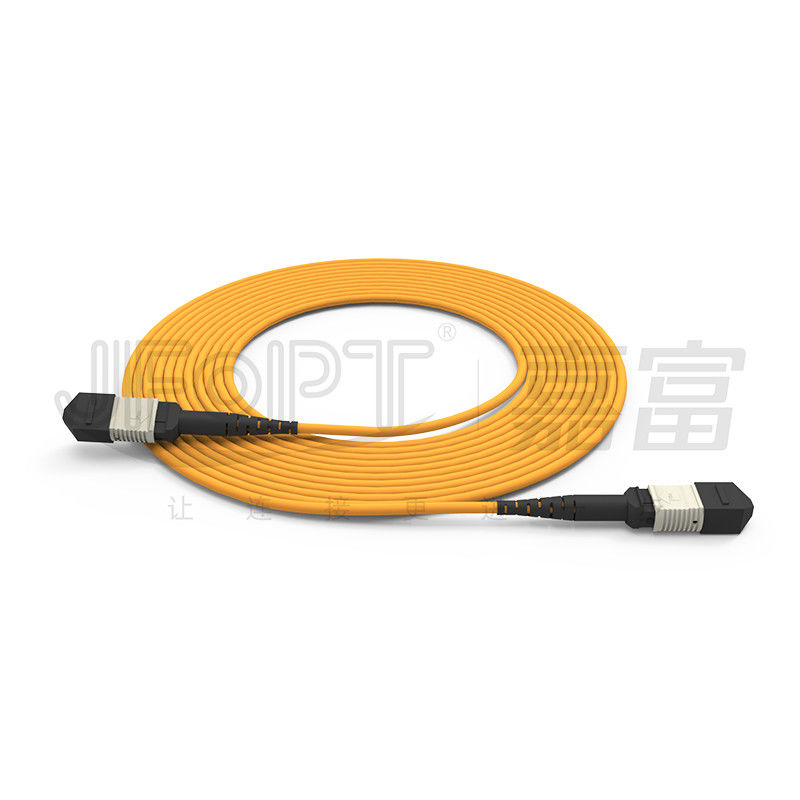

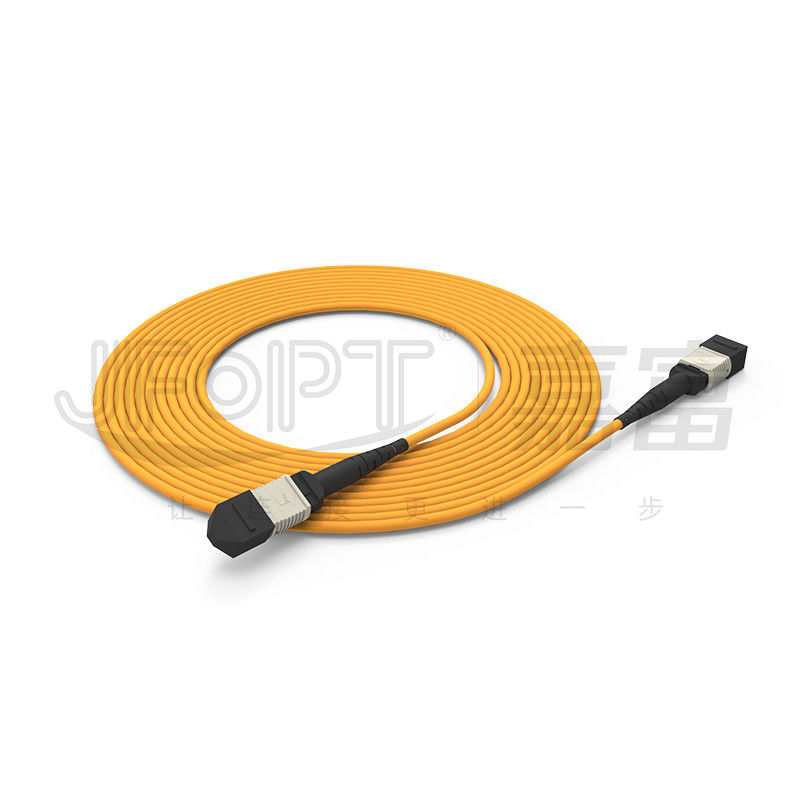

MPO Multimode OM3 Fiber Optic Patch Cord
با ما تماس بگیرید

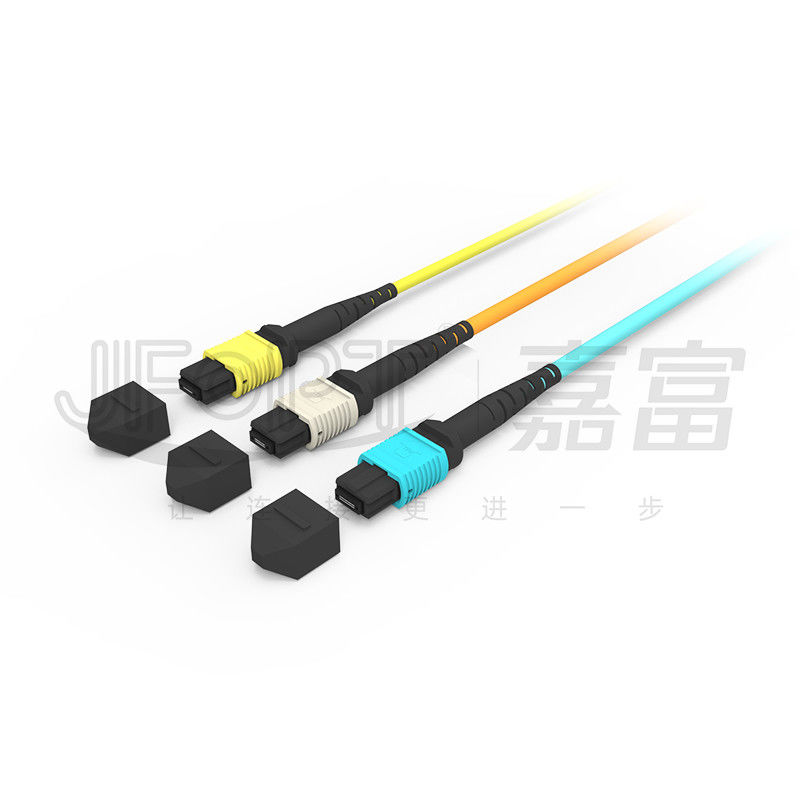

کانکتور MPO (Multi-fiberPushOn) بخشی از سری کانکتورهای MT است. این کانکتورها دارای فیروال هایی با دو سوراخ راهنما و پین های راهنما هستند که برای اتصال دقیق شناخته می شوند.توسط JFOPT ◄ پردازش کانکتورهای MPO و کابل های فیبر نوری، انواع مختلفی از پرندگان MPO تولید می شود. این پرندگان می توانند با 8 تا 32 هسته طراحی شوند، که متصادم 12 هسته ای MPO رایج ترین مورد استفاده است.
طراحی فشرده کانکتور MPO اجازه می دهد تا تعداد بیشتری از هسته ها و اندازه کوچکتر برای پرش MPO باشد.این باعث می شود آن را ایده آل برای استفاده در محیط هایی که در آن فشرده سازی خطوط فیبر نوری با چگالی بالا مورد نیاز است، مانند در فرآیند سیم کشی، FTTX، و با 40/100GSFP، SFP +، و سایر ماژول های گیرنده.سیم های پچ MPO نیز به طور معمول برای برنامه های اتصال داخلی و خارجی در تجهیزات استفاده می شود.
برای بهبود کارایی شبکه و کاهش شکست های احتمالی، توصیه می کنیم از کانکتورهای MPO 4، 8، 12 و 24 هسته استفاده کنید.اما آنها همچنین به حداقل رساندن مقدار فضای مورد نیاز برای سیم کشی کمک می کنند.
کانکتورهای ما برای پشتیبانی از ارتقاء گشاده و بی نقص از 10G به 40G و انتقال شبکه 100G طراحی شده اند. علاوه بر این، آنها همچنین یک شاخص تاخیر مناسب برای انتقال 100G را پشتیبانی می کنند،تضمین انتقال بدون مشکل به سرعت های بالاتر.
ما درک می کنیم که کاربران مختلف نیازهای پیکربندی متفاوتی دارند، به همین دلیل اتصال دهنده های ما با مشخصات فیبر های مختلف سازگار هستند. این شامل OM1 چند حالت و OM3 است،همچنین G652D و G657A2 تک حالت، اجازه می دهد تا کاربران تنظیمات خود را متناسب با نیازهای خاص خود تنظیم کنند.
ما همچنین یک کابل نوری جدید با یک ساختار دایره ای خاص و قطر بیرونی کوچکتر توسعه داده ایم. این طراحی یک شعاع خمیدن کوچکتر برای کابل نوری اصلی را به دست می آورد.آسان تر و سریع تر نگه داشتن و قرار دادنبه فرآیند نصب طولانی و دشوار خداحافظی کنید.
|
نام محصول |
کابل اصلی MPO |
|---|---|
|
طول موج عملیاتی |
850nm، 1300nm |
|
دمای کار |
-40°C تا 85°C |
|
مواد ژاکت کابل |
PVC / LSZH / TPU |
|
پولیش کنتاکتور |
PC/UPC/APC |
|
حالت فیبر |
OM1 چند حالت |
|
مواد ژاکت |
PVC/LSZH/OFNP |
|
مدل کانکتور |
MPO |
|
نوع |
سیم پیچ فیبر نوری چند هسته ای |
|
MPO جنس |
مرد/زن |
|
محل اصلی |
گوانگدونگ، چین |
|
کلمات کلیدی محصول |
کابل فیبر نوری 12 هسته ای MPO |
|
فرنوع قاعده |
از دست دادن ورودی |
خسارت بازده |
|||||
|
نمادین |
حداکثر |
||||||
|
ضایعات استاندارد SM |
0.20دبي |
≤0.75dB |
≥ 60dB (APC 8°) |
||||
|
SM خسارت کم |
0.10دبي |
≤0.35dB |
|||||
|
ضایعات استاندارد MM |
0.20دبي |
≤0.6dB |
≥ 20dB |
||||
|
MM خسارت کم |
0.10دبي |
≤0.35dB |
|||||
|
MT گزینه های فرول |
||||||
|
حالت فیبر |
عملکرد |
تعداد فیبر |
||||
|
حالت تک |
ضایعات استاندارد |
12 (1x12) |
||||
|
24 (2x12) |
||||||
|
خسارت کم |
12 (1x12) |
|||||
|
چند حالت |
ضایعات استاندارد |
12 (1x12) |
||||
|
16 (1x16) |
||||||
|
24 (2x12) |
||||||
|
32 (2x16) |
||||||
|
خسارت کم |
12 (1x12) |
|||||
|
24 (2x12) |
||||||
|
پارامتر کابل |
||||||||
|
پست ها |
مشخصات |
|||||||
|
تعداد فیبر |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
فیبر |
قطر |
250±15μm |
||||||
|
رنگ |
آبی / نارنجی / سبز / قهوه ای / خاکستری / سفید / قرمز / سیاه / زرد / بنفش / صورتی / آب |
|||||||
|
عضو نیروی |
نخ آرامید |
|||||||
|
ژاکت بیرونی |
قطر |
3.0±0.2mm |
||||||
|
مواد |
PVC /LSZH |
|||||||
|
رنگ |
آبی / نارنجی / سبز / قهوه ای / خاکستری / سفید / قرمز / سیاه / زرد / بنفش / صورتی / آب |
|||||||
|
عملکرد مکانیکی |
||||||||
|
پست ها |
مشخصات |
|||||||
|
تعداد فیبر |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
مقاومت کششی (مدت طولانی) / N |
80 |
|||||||
|
مقاومت کششی (به مدت کوتاه) / N |
150 |
|||||||
|
مقاومت در برابر خرد شدن (مدت طولانی) / N/10cm |
150 |
100 |
||||||
|
مقاومت در برابر خرد شدن (مدت طولانی) / N/10cm |
500 |
|||||||
|
حداقل شعاع خم (دنیامیک) / میلی متر |
20D |
|||||||
|
حداقل شعاع خم (استاتیک) / میلی متر |
10D |
|||||||
|
دمای کار در درجه سانتیگراد |
-20+60 |
|||||||
|
دمای نگهداری در درجه سانتیگراد |
-20+60 |
|||||||
|
پارامتر فیبر |
||||||||
|
اس ام: |
||||||||
|
پست ها |
واحد |
G.652D |
G.657A1 |
G.657A2 |
||||
|
قطر میدان حالت |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
|||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
||||
|
قطر پوشش |
μm |
125±1 |
125±0.7 |
125±0.7 |
||||
|
پوشش غیر گرد |
% |
≤1 |
≤0.7 |
≤0.7 |
||||
|
خطای غلظت هسته |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||||
|
قطر پوشش |
μm |
245±7 |
245±5 |
245±5 |
||||
|
پوشش غیر دایره ای |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||||
|
خطای تمرکز پوشش |
μm |
≤120 |
≤120 |
≤120 |
||||
|
طول موج قطع کابل |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
ضریب ضخامت کابل |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
|||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
||||
|
م.م: |
||||||||
|
پست ها |
واحد |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
قطر هسته |
μm |
62.5±25 |
50±25 |
50±25 |
50±25 |
50±25 |
||
|
قطر پوشش |
μm |
125±10 |
125±10 |
125±10 |
125±10 |
125±10 |
||
|
غیر دایره ای بودن هسته |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
||
|
پوشش غیر گرد |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
خطای غلظت هسته |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
قطر پوشش |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
پوشش غیر دایره ای |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
خطای تمرکز پوشش |
μm |
≤120 |
≤120 |
≤120 |
≤120 |
≤120 |
||
|
پهنای باند OFL |
850nm |
مگاهرتز در کیلومتر |
≥ 160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
|
1300nm |
مگاهرتز در کیلومتر |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
||
|
ضریب ضخامت کابل |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
1مرکز کابل گذاری اطلاعات
2اتاق ارتباطات فیبر نوری
3تجهیزات آزمایش فیبر نوری
4تجهیزات انتقال فیبر نوری
نام تجاری: JFOPT
شماره مدل: MPO Multimode OM1 فیبر نوری
محل پیدایش: چین
گواهینامه: CE، ISO9001
حداقل مقدار سفارش: 1
قیمت: NA
جزئیات بسته بندی: جعبه کارتن
زمان تحویل: 5 تا 8 روز کاری
شرایط پرداخت: T/T، AliPay، PayPal
ظرفیت عرضه: 1000 عدد در روز
مواد ژاکت: PVC/LSZH/OFNP
طول موج عملیاتی: 850nm، 1300nm
کابل نوری: 3.0mm/3.5mm Single-tube Mini Cable
نوع: سیم پیچ فیبر نوری چند هسته ای
مدل کانکتور: MPO
