محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
OM4 24C MPO-24LC فانوت پاتچکورد
با ما تماس بگیرید

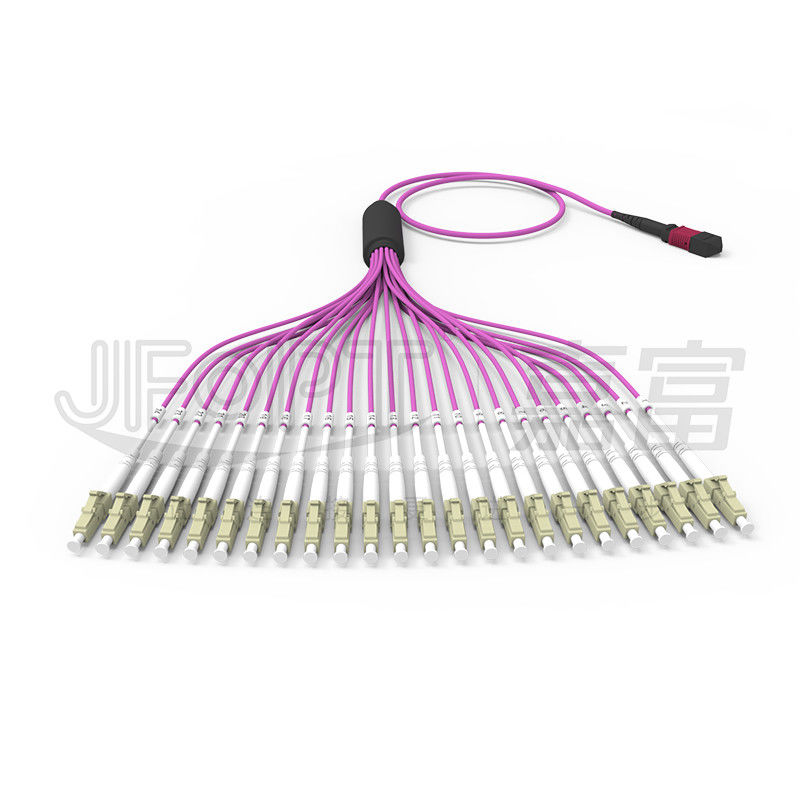

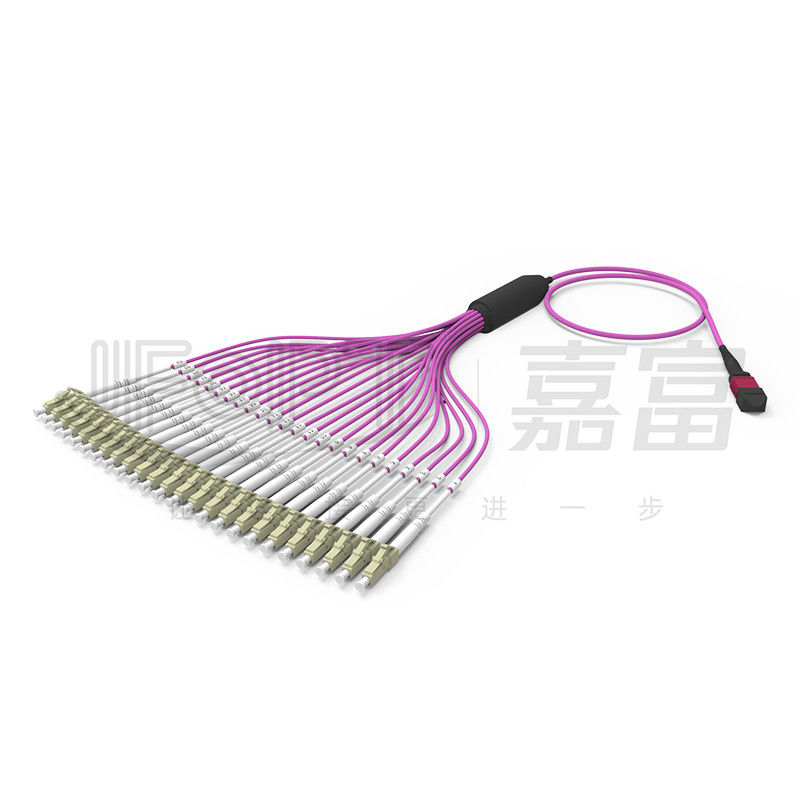

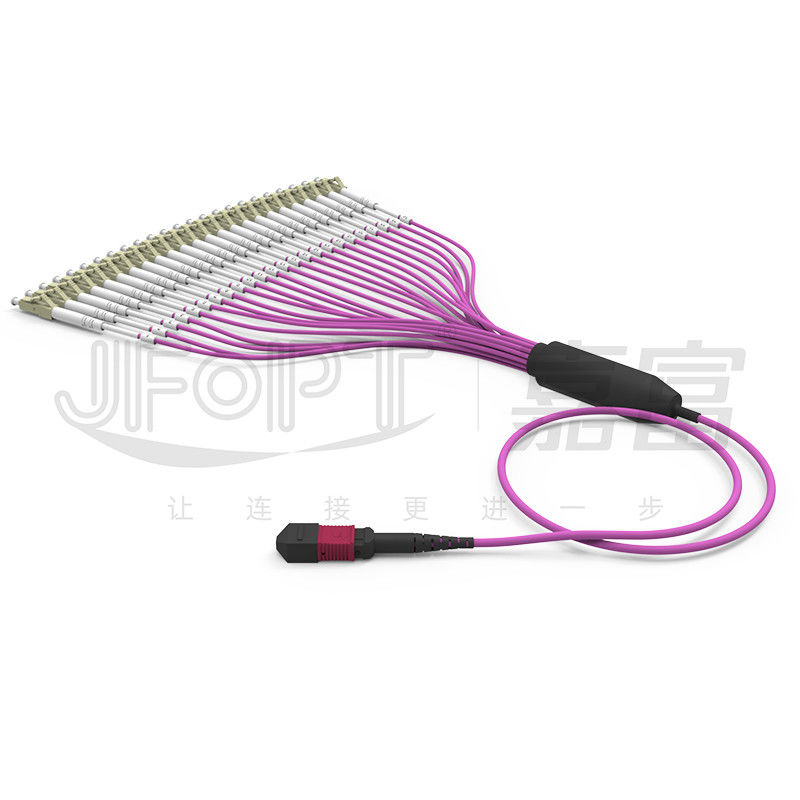

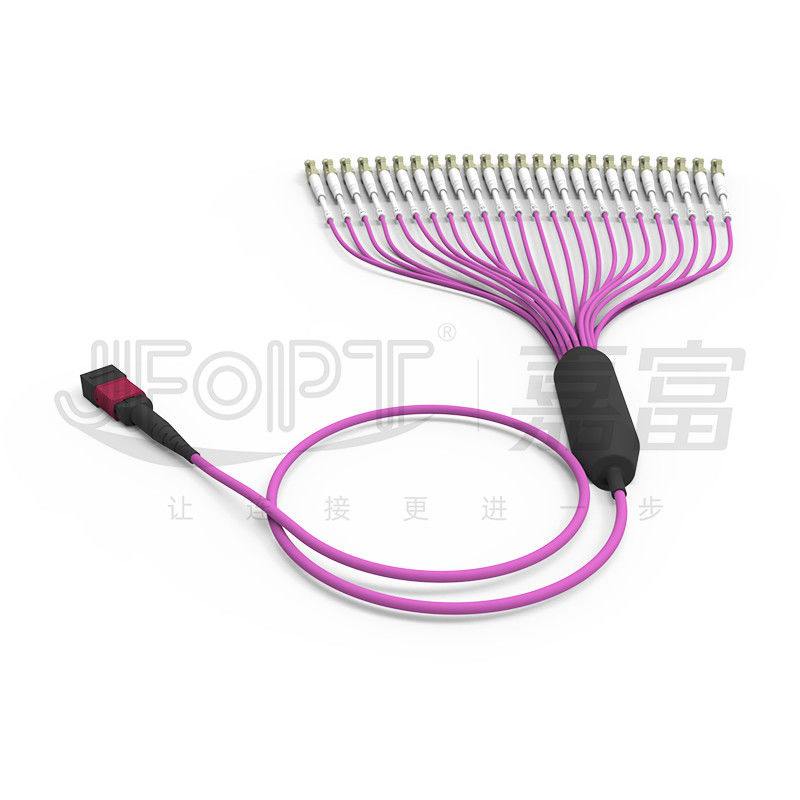

MPO-LC Multimode OM4 24-Core LSZH High-Density Data Center Patch Cord (برنامه ی پیچ مرکزی با چگالی بالا)
کابل های پچ MPO-LC معمولاً از کابل های کوچک 3 میلی متری یا کابل های نوری صاف 2.5 × 5 میلی متری برای دستیابی به کابل سازی با چگالی بالا استفاده می کنند. مارک های مختلفی برای انتخاب کانکتورهای MPO وجود دارد.از جمله گزینه های وارداتی و داخلی، در حالی که کانکتورهای LC را می توان به عنوان ساده یا دوگانه انتخاب کرد. کابل نوری حاوی نخ آریامی با مقاومت بالا و ضد شعله برای افزایش مقاومت کشش و ایمنی کابل است.هر دو کانکتور و کابل های نوری می توانند مطابق با استانداردهای بین المللی برای شناسایی سریع در طول نصب و نگهداری بعدی ساخته شوند.
* ویژگی ها
|
①یک کانکتور با 24 هسته، امکان نصب سریع و چگالی بالا
|
②سطوح مختلف ضد شعله برای انتخاب در دسترس هستند
|
|
|
|
③MT عمر چرخه وصل و جدا کردن حداقل 500 بار
|
④هر دو گزینه از دست دادن کم و از دست دادن استاندارد در دسترس هستند.
|
|
|
|
طول شاخه ها را می توان برای طول فان یا برابر سفارشی کرد |
- |
|
|
- |
* درخواست ها
1. کابل شبکه مرکز اطلاعات
2.40G/100G سیستم های ارتباطی نوری، ماژول های نوری QSFP.
3سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4شبکه های محلی (LAN) ، شبکه های گسترده (WAN) ، FTTx.
* پارامترهای کانکتور MPO
|
نوع کانکتور |
از دست دادن ورودی |
بازده از دست دادن |
|||
|
نمادین |
حداکثر |
||||
|
کانکتور MPO |
استاندارد SM |
0.2دبی |
0.75دبي |
APC≥60dB |
|
|
SM خسارت کم |
0.1دبی |
0.35دبي |
|||
|
استاندارد MM |
0.2دبی |
0.6دبي |
PC≥25dB |
||
|
MM از دست دادن کم |
0.1دبی |
0.35دبي |
|||
|

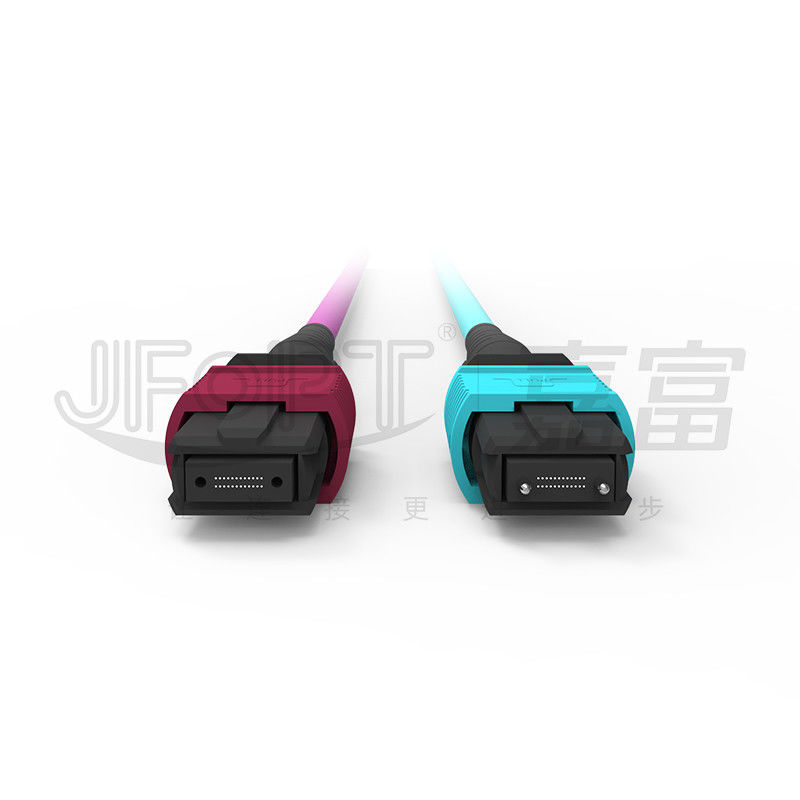

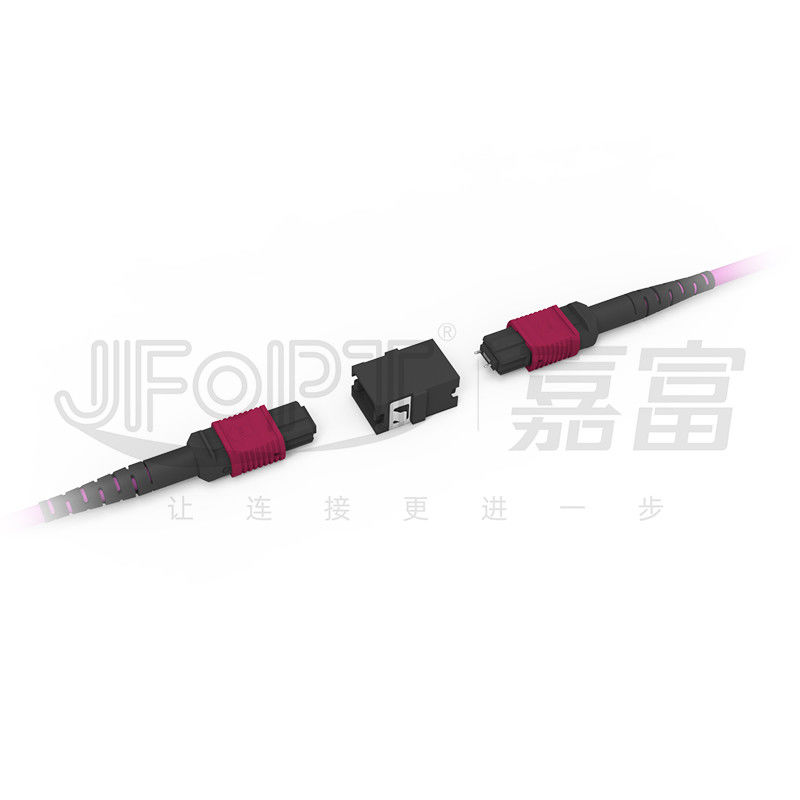

مرد/زن |
مرد: با پین، زن: بدون پین |
||||
* پارامترهای کانکتور LC
|
ویژگی های کانکتور |
نوع کانکتور |
LC |
|||
|
نوع صورت پایینی |
یک حالت: UPC/APC؛ چند حالت: UPC |
||||
|
نوع قفل |
فرول سرکیمیک زیرکونیا درجه A |
||||
|
رنگ پوشش کانکتور |
آبی/سبز/بیج/آکوآ/بیضوی/سیب زمینی |
||||
|
از دست دادن ورودی |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
بازده از دست دادن |
حالت تک: UPC≥50dB؛ APC≥60dB؛ Multimode: ≥25dB |
||||
|
تکرار |
≤0.2dB |
||||
|
قابل تعویض |
≤0.2dB |
||||
* پارامترهای هندسی سه بعدی (اختیاری)
|
پست ها |
مکس |
دقیقه |
||
|
شعاع انحرافی (ملی متر) |
X |
2000 |
ده هزار |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
X |
0.15 |
-0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0.2 |
||
|
شعاع انحرافی هسته نوری (ملی متر) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
تفاوت ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی coplanar (nm) |
300 |
N/A |
||
*پارامترهای کابل
|
پروژه |
پارامترها |
|||
|
نوع فیبر |
اختیاری: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
تعداد فیبر |
اختیاری: 8/12/16/24 |
|||
|
عضو نیروی |
پارچه های آرامید |
|||
|
مواد ژاکت بیرونی |
اختیاری: LSZH / PVC / TPU |
|||
|
قطر ژاکت بیرونی |
3.0mm |
|||
|
رنگ ژاکت |
زرد / نارنجی / آکو / مگنتا / سفارشی |
|||
|
مقاومت کششی (در دراز مدت) |
80N |
|||
|
مقاومت کششی ( کوتاه مدت) |
150N |
|||
|
مقاومت در برابر خرد شدن (در دراز مدت) |
100N/cm |
|||
|
مقاومت در برابر خرد شدن ( کوتاه مدت) |
500N/cm |
|||
|
کمترین شعاع خم (دنیامیک) |
20D |
|||
|
کمترین شعاع خم (استاتیک) |
10D |
|||
|
دمای کار |
-20~60°C |
|||
|
دمای ذخیره سازی |
-20~60°C |
|||
|
درجه حرارت آتش |
اختیاری: OFN / OFNR / OFNP |
|||
* انتخاب رنگ خانه کانکتور
|
کانکتور MPO |
||||
|
SM |
سبز |
زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
ام ام |
رنگ بیج |
آب |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
- |
|||
|
شماره رنگ مرجع PANTONE 7641C |
||||
|
|
||||
* فانوت گزینه ها
|
|
|
|
ساختار کابل اصلی |
|
|
|
|
|
فانوت با طول برابر |
فانوات با طول نامساوی |
|
|
|
|
شاخه 0.9 میلی متری |
|
|
|
|
|
شاخه 2.0/3.0mm Fanout |
|
* انتخاب قطب
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد استاتیک ضخیم |
کارتونی ضخیم |
* قدرت کارخانه
|
حرفه اي بودن: JFOPT بیش از ۱۰ سال است که بر تولید پرنده های MPO تمرکز دارد، با تخصص حرفه ای و مجموعه ای کامل از تجهیزات برتر (SUMIX / JRG / OPTOTEST) ،می تواند پرنده های MPO با کیفیت بالا و عملکرد بالا تولید کند.. |
|
||||
|
ظرفیت تولیدی: JFOPT دارای 5 خط تولید و تجهیزات MPO است که تولید سریع و کارآمد تعداد زیادی از پرندگان MPO را برای پاسخگویی به خواسته های مشتری امکان پذیر می کند. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات سختگیرانه کنترل کیفیت را در اختیار دارد، از جمله بازرسی نهایی کارخانه و آزمایش 100٪، با استفاده از تجهیزات آزمایش حرفه ای برای اطمینان از عملکرد ثابت انتقال. |
|
||||
|
استاندارد سازی: JFOPT اقدامات سختگیرانه کنترل کیفیت را اجرا می کند، از جمله آزمایش و نظارت حرفه ای بر کیفیت در هر مرحله از تهیه مواد اولیه تا فرآیندهای تولید.ما 100درصد آزمايش مداخله هاي سه بعدی رو انجام ميديم، آزمایش از دست دادن ورودی و بازرسی سطح آخر برای اطمینان از کیفیت محصول. |
|
||||
|
نوآوری های تکنولوژیکی: JFOPT بر نوآوری های تکنولوژیکی تاکید دارد و دارای یک تیم حرفه ای تحقیق و توسعه است که به طور مداوم پرنده های MPO پیشرفته تر و با عملکرد بالاتر را توسعه می دهد. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات پیش فروش و پس از فروش جامع را ارائه می دهد، از جمله مشاوره فنی، توصیه های محصول و تعمیرات پس از فروش،برای پاسخگویی به نیازهای مشتری و اطمینان از رضایت مشتری. |
|
||||
* سوالات و پاسخ های مکرر
1چه مسائلی باید در هنگام سفارشی کردن قایق های MPO در نظر گرفته شود؟
طول پرنده / مواد کابل / نوع فیبر و تعداد فیبر / MPO مرد یا زن / استانداردهای از دست دادن ورودی / الزامات رنگ / برچسب ها و درخواست های سفارشی.
2چطور ميتونيم پارامترهاي پايدار پرنده هاي ايم پي او رو تضمین کنيم؟
پرندگان MPO JFOPT تحت آزمایش 100٪ 3D interferometer و 100٪ IL&RL آزمایش می شوند، که پارامترهای پایدار را تضمین می کند.
3زمان تحویلمون چقدره؟
ما ظرفیت تولیدی ماهانه ی بیش از ۳۰ هزار کانکتور MPO داریم که تضمین تحویل سریع است.
4ما چه محصولاتی دیگر مرتبط با MPO را ارائه می دهیم؟
علاوه بر پرنده های MPO، ما همچنین حلقه های MPO، ضعیف کننده های MPO، آداپتورهای مردانه به زنانه MPO، پرنده های MT و سایر محصولات مرتبط با MPO را تولید می کنیم.
