محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
تغییر قطبیت MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH A/B
با ما تماس بگیرید

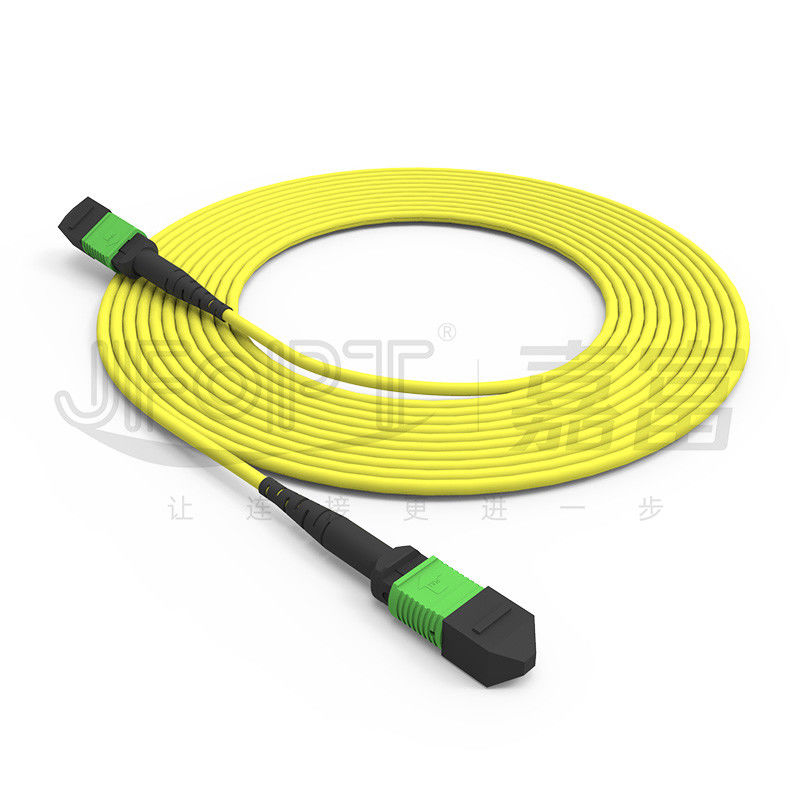

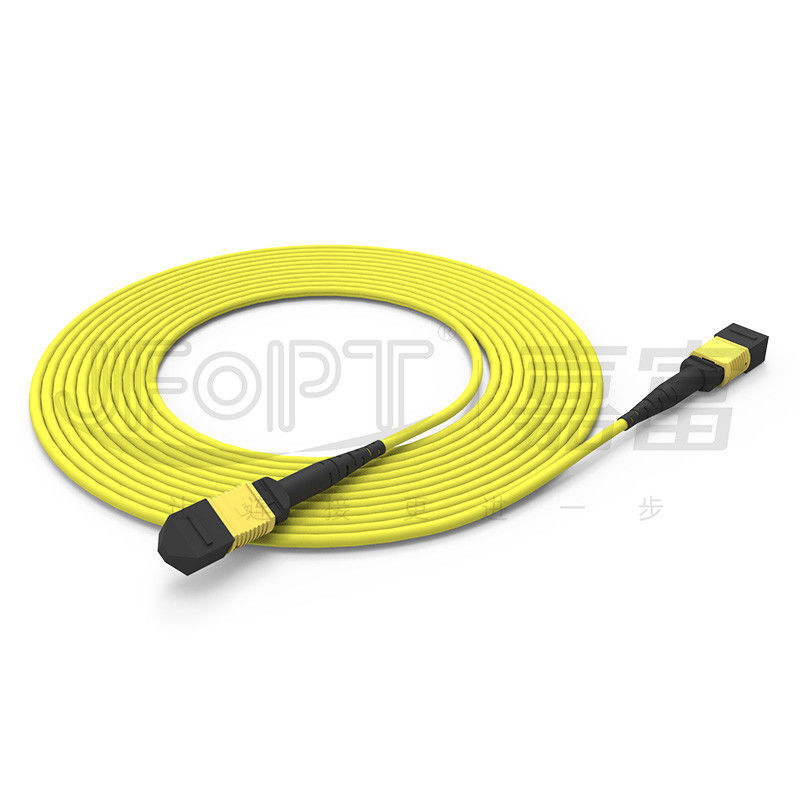

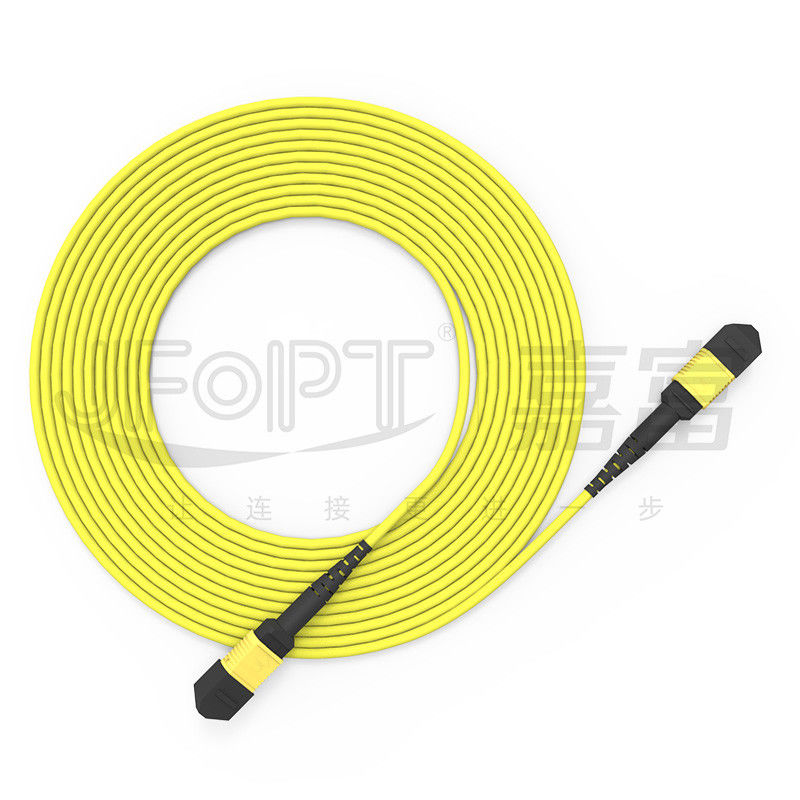

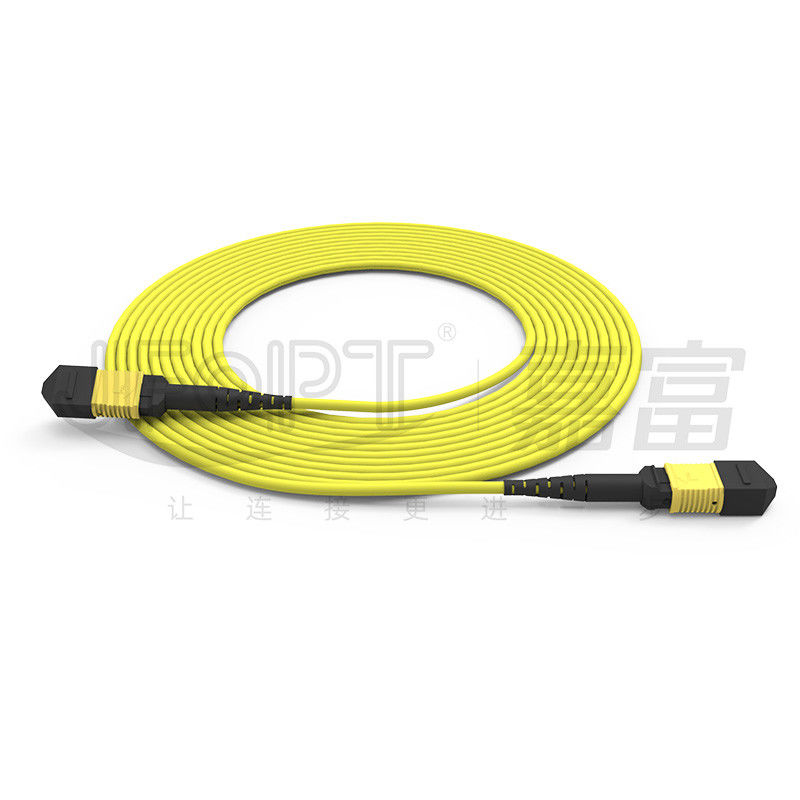

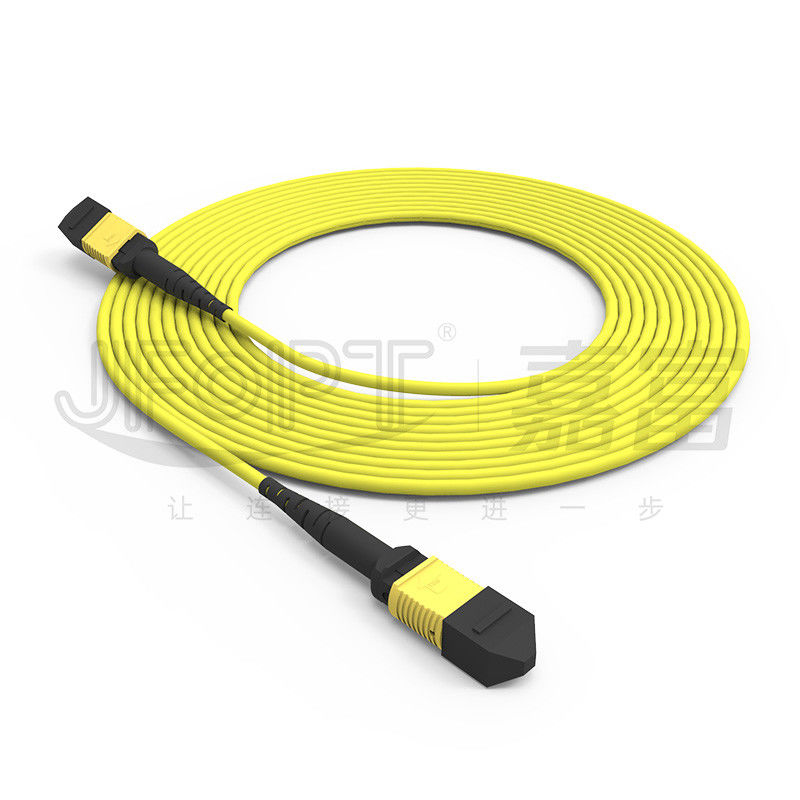

MPO-MPO 12-Core Single-Mode G657A1/G657A2 3.0 LSZH A/B Polarity Reversal Trunk Patch Cord (برنامه ی پیچ و تاب با 12 هسته)
در سیستم های سیم کشی پیچیده در داخل مرکز داده، اغلب یک مشکل قطبی بودن پرنده MPO نادرست وجود دارد، که می تواند منجر به شکست ارتباطات شود،ایجاد تاخیر در ساخت و ساز در محل و فراتر رفتن از برآوردهای بودجهJFOPT یک پرنده MPO 12 هسته ای با معکوس قطبی را برای مقابله کامل با این چالش معرفی کرده است.این پرشگر MPO با معکوس قطب اجازه می دهد تا برای تغییر بدون درز بین قطب های A و B، که انعطاف پذیری بیشتری در کابل سازی فیبر نوری فراهم می کند و پیچیدگی سیم کشی را کاهش می دهد. پرنده MPO معکوس قطب JFOPT نیازی به ابزار اضافی ندارد،و شما به راحتی می توانید بین قطب های A و B با فشار دادن خانه به عقب تغییر دهید، با استفاده از کلید های K قابل حرکت برای استخراج یا پنهان کردن، تبدیل قطب یک فرآیند ساده و بدون دردسر است.شما می توانید ناامیدی ناشی از قطب های نادرست را از بین ببرید و بدون تلاش این مسائل را حل کنید.
* ویژگی ها
|
①عكس قطبيت A/B |
②هیچ ابزاری برای برگشت نیاز نیست |
||||
|
|
|
||||
|
③نیازی به برداشتن محفظه در هنگام عقب نشینی نیست |
④کابل کشی انعطاف پذیر، کاهش پیچیدگی ساخت در محل |
||||
|
|
|
||||
|
⑤گزینه های تک حالت: G657A1/G657A2؛ گزینه های چند حالت: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* درخواست ها
1. کابل هاي اتاق مرکز اطلاعات
2.40G/100G سیستم های ارتباطی نوری، ماژول های نوری QSFP.
3سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4شبکه های محلی (LAN) ، شبکه های گسترده (WAN) ، FTTx.
* پارامترهای کانکتور MPO
|
نوع کانکتور |
از دست دادن ورودی |
بازده از دست دادن |
|||
|
نمادین |
حداکثر |
||||
|
کانکتور MPO |
استاندارد SM |
0.2دبی |
0.75دبي |
APC≥60dB |
|
|
SM خسارت کم |
0.1دبی |
0.35دبي |
|||
|
استاندارد MM |
0.2دبی |
0.6دبي |
PC≥25dB |
||
|
MM از دست دادن کم |
0.1دبی |
0.35دبي |
|||
|
مرد/زن |
مرد: با پین، زن: بدون پین |
||||
* پارامترهای هندسی سه بعدی
|
پست ها |
مکس |
دقیقه |
||
|
شعاع انحرافی (ملی متر) |
X |
2000 |
ده هزار |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
X |
0.15 |
-0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0.2 |
||
|
شعاع انحرافی هسته نوری (ملی متر) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
تفاوت ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی coplanar (nm) |
300 |
N/A |
||
* پارامترهای کابل نوری
|
ماده |
پارامتر |
|||
|
نوع فیبر |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
تعداد فیبر |
اختیاری 8/12/16/24 |
|||
|
عضو نیروی |
پارچه های آرامید |
|||
|
مواد ژاکت بیرونی |
LSZH/PVC/TPU اختیاری |
|||
|
قطر ژاکت بیرونی |
3.0mm |
|||
|
رنگ ژاکت |
زرد / نارنجی / سبز / هیتر بنفش / سفارشی سازی |
|||
|
مقاومت کششی (در دراز مدت) |
80N |
|||
|
مقاومت کششی ( کوتاه مدت) |
150N |
|||
|
قدرت خرد کردن (در دراز مدت) |
100N/cm |
|||
|
قدرت خرد کردن (به مدت کوتاه مدت) |
500N/cm |
|||
|
کمترین شعاع خم (دنیامیک) |
20D |
|||
|
کمترین شعاع خم (استاتیک) |
10D |
|||
|
دمای کار |
-20~60°C |
|||
|
دمای ذخیره سازی |
-20~60°C |
|||
|
درجه حرارت آتش |
نام OFN / OFNR / OFNP اختیاری |
|||
|
ماده |
پارامتر |
|||
|
نوع فیبر |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
تعداد فیبر |
2 تا 12 |
|||
|
عضو نیروی |
پارچه های آرامید |
|||
|
مواد ژاکت بیرونی |
LSZH/PVC/TPU اختیاری |
|||
|
قطر ژاکت بیرونی |
2.5x5.0 میلی متر |
|||
|
رنگ ژاکت |
زرد / نارنجی / سبز / هیتر بنفش / سفارشی سازی |
|||
|
مقاومت کششی (در دراز مدت) |
100N |
|||
|
مقاومت کششی ( کوتاه مدت) |
200N |
|||
|
قدرت خرد کردن (در دراز مدت) |
200N/cm |
|||
|
قدرت خرد کردن (به مدت کوتاه مدت) |
500N/cm |
|||
|
کمترین شعاع خم (دنیامیک) |
50 میلی متر |
|||
|
کمترین شعاع خم (استاتیک) |
30 میلی متر |
|||
|
دمای کار |
-20~60°C |
|||
|
دمای ذخیره سازی |
-20~60°C |
|||
|
درجه حرارت آتش |
نام OFN / OFNR / OFNP اختیاری |
|||
*گزینه های رنگ خانه کانکتور
|
کانکتور MPO |
||||
|
SM |
سبز |
زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
ام ام |
رنگ بیج |
آب |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
- |
|||
|
شماره رنگ مرجع PANTONE 7641C |
||||
|
|
||||
* گزینه های بوت
|
کفش MPO |
||||
|
نوع |
مشخصات |
کابل مورد استفاده |
عکس |
نقشه ها |
|
کفش گرد |
3.0 طول کفش 33 میلی متر |
3.۰/۳2 |
|
|
|
3.0 طول چکمه 17 میلی متر |
3.۰/۳2 |
|
|
|
|
4.0 طول کفش 33 میلی متر |
3.8/40 |
|
|
|
|
کفش مربع |
3.0 طول کفش 25 میلی متر |
3.۰/۳2 |
|
|
|
4.0 طول چکمه 17 میلی متر |
3.8/40 |
|
|
|
|
ربن کابلی |
2.5*5.0 طول چکمه 22mm |
2.5*50 |
|
|
|
کفش های فیبر نوار برهنه |
طول کفش از فیبر نوار 19 میلی متر |
فیبر نوار برهنه |
|
|
* عملیات قطب قابل تعویض
* انتخاب قطب
|
12F سیم پیچ |
||||
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد استاتیک ضخیم |
کارتونی ضخیم |
* قدرت کارخانه
|
تخصص: JFOPT برای بیش از 10 سال بر تولید پرنده های MPO تمرکز کرده است. با تکنولوژی حرفه ای و یک مجموعه کامل از تجهیزات مارک درجه یک (SUMIX / JRG / OPTOTEST) ، می تواند کیفیت بالا را تولید کند,پرنده های MPO با عملکرد بالا. |
|
||||
|
ظرفیت تولید: JFOPT دارای 5 خط تولید MPO است که تولید سریع و کارآمد مقدار زیادی از کابل های اصلی MPO را برای پاسخگویی به خواسته های مشتری امکان پذیر می کند. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات سختگیرانه کنترل کیفیت را در هر مرحله از تهیه مواد اولیه تا فرآیندهای تولید با بازرسی و نظارت حرفه ای کیفیت اجرا می کند.ما 100٪ تست 3D مداخله سنج / IL&RL تست / بازرسی پایانی را انجام می دهیم تا کیفیت محصول را تضمین کنیم. |
|
||||
|
تعیین استانداردها: JFOPT می تواند استانداردهای تولید پرنده های MPO را مطابق با نیازهای کاربر برای اطمینان از ثبات محصول و ثبات عملکرد، تهیه و به طور دقیق اجرا کند. |
|
||||
|
نوآوری های تکنولوژیکی: JFOPT بر نوآوری های تکنولوژیکی تمرکز دارد و یک تیم تحقیق و توسعه حرفه ای برای توسعه مداوم پرندگان MPO با عملکرد پیشرفته تر و عملکرد بالاتر دارد. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات پیش فروش و پس از فروش جامع را ارائه می دهد، از جمله مشاوره فنی، توصیه محصولات، نگهداری پس از فروش و غیره.برای پاسخگویی به نیازهای مشتری و اطمینان از رضایت مشتری. |
|
||||
* سوالات و پاسخ های مکرر
1چه مسائلی باید در هنگام سفارشی کردن قایق های MPO در نظر گرفته شود؟
طول جمپر / مواد کابل / نوع فیبر و تعداد فیبر / کانکتورهای مرد یا زن / استانداردهای از دست دادن ورودی / الزامات رنگ / برچسب ها و درخواست های سفارشی.
2چطور ميتونيم پارامترهاي پايدار پرنده هاي ايم پي او رو تضمین کنيم؟
پرندگان MPO JFOPT تحت آزمایش 100٪ 3D interferometer و 100٪ IL&RL آزمایش می شوند، که پارامترهای پایدار را تضمین می کند.
3زمان تحویلمون چقدره؟
ما ظرفیت تولیدی ماهانه ی بیش از ۳۰ هزار کانکتور MPO داریم که تضمین تحویل سریع است.
4ما چه محصولاتی دیگر مرتبط با MPO را ارائه می دهیم؟
علاوه بر پرنده های MPO، ما همچنین حلقه های MPO، خفیف کننده های MPO، آداپتورهای مردانه به زنانه MPO، پرنده های MT و سایر محصولات مرتبط با MPO را تولید می کنیم.
