محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
زره کش MPO-MPO 12C SM G657A1/G657A2 SL/LL
با ما تماس بگیرید

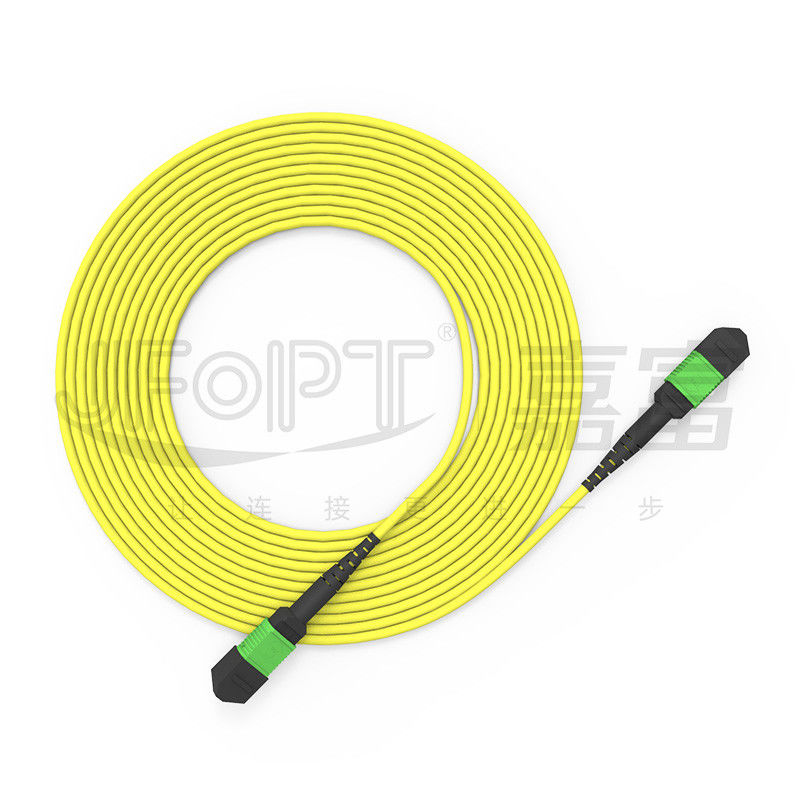

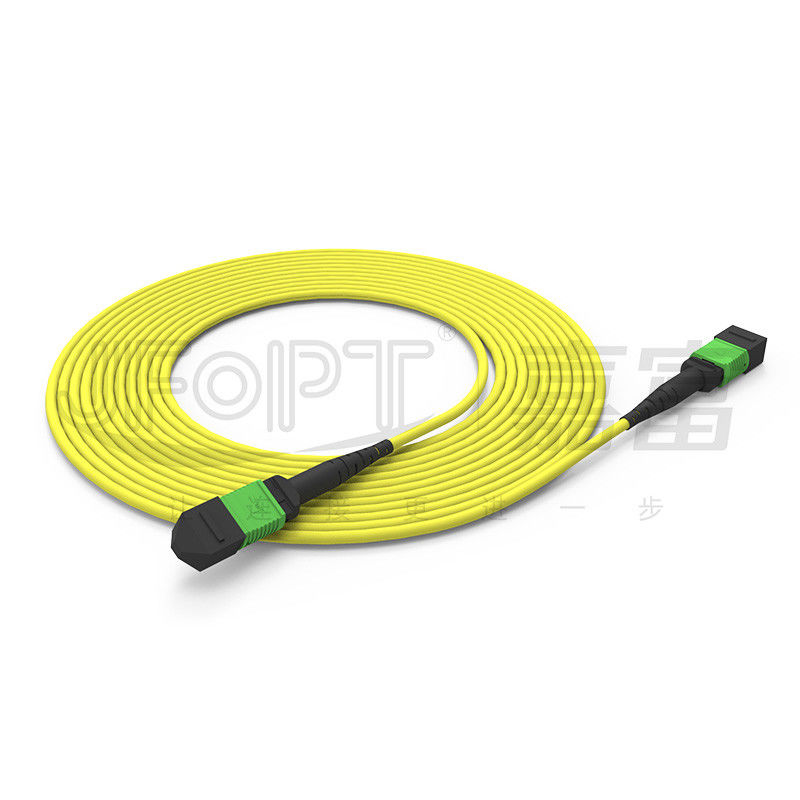

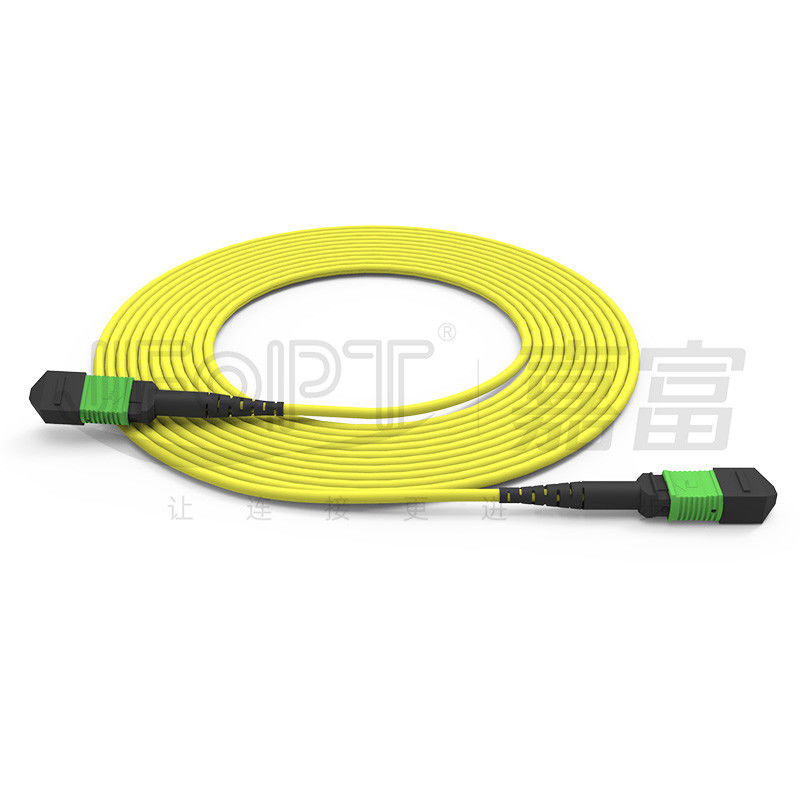

پرنده زرهی ترنک MPO-MPO 12-Core Single Mode G657A1/G657A2 از دست دادن استاندارد/از دست دادن کم

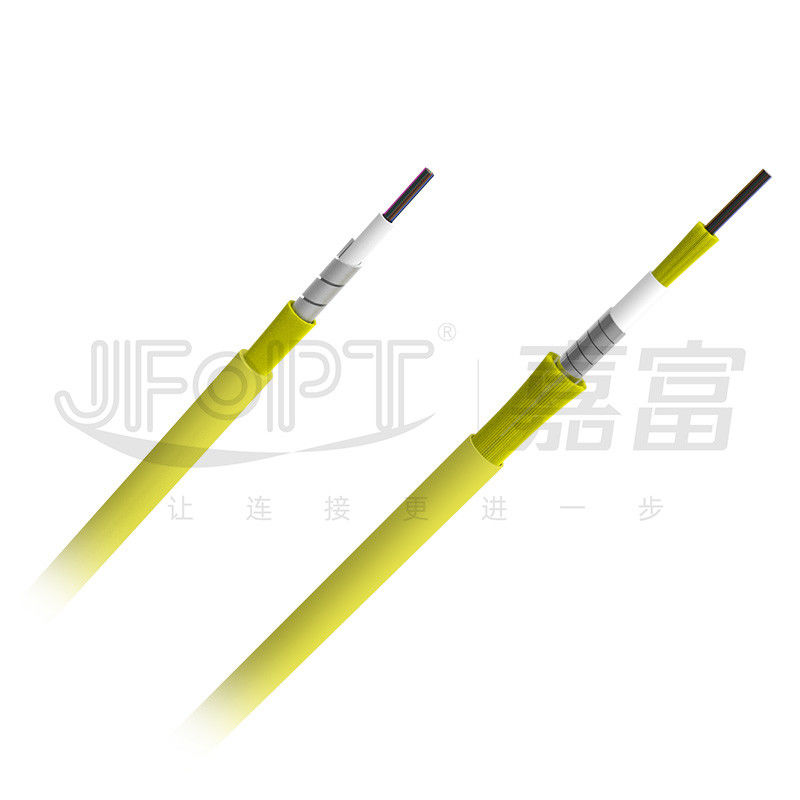

JFOPT زره دار تک حالت 12 هسته ای MPO با فیبر نوری پوشانده شده توسط یک لایه از زره های فلز ضد زنگ مارپیچ، که باعث مقاومت قوی کابل در برابر خم شدن و فشار جانبی می شود.تاثیر، کشش و گاز گرفتن جوندگان، اطمینان از انتقال داده های پایدار و قابل اعتماد تر. فیبر نوری تک حالت G657A1/G657A2 از فیبر نوری غیر حساس به خم شدن برند YOFC است.تضمین کیفیت انتقال. کانکتورهای MPO با ضایعات استاندارد (SL≤0.75dB) و ضایعات کم (LL≤0.35dB) MT موجود هستند ، که نیازهای مختلف مشتری را برآورده می کنند.از جمله بدون زره، تک زرهی، دو زرهی، و دو ژاکت، برای سفارشی سازی برای پاسخگویی به برنامه های مختلف زیست محیطی.
* ویژگی ها
|
①YOFC G657A1/G657A2 فیبر نوری غیر حساس به خم |
②در صورت عدم استفاده از این روش، در صورت عدم استفاده از این روش، در صورت عدم استفاده از این روش، در صورت عدم استفاده از این روش، در صورت عدم استفاده از این روش، در صورت عدم استفاده از این روش، در صورت عدم استفاده از این روش، در صورت عدم استفاده از این روش، در صورت عدم استفاده از این روش، در صورت عدم استفاده از این روش، در صورت عدم استفاده از آن، در صورت عدم استفاده از آن، در صورت عدم استفاده از آن، در صورت عدم استفاده از آن، در صورت عدم استفاده از آن. |
||||
|
|
|
||||
|
③سازه های مختلف کابل در دسترس، از جمله غیر زرهی، یک زرهی، دو زرهی، دو ژاکت و بیشتر |
④دارای عملکرد مکانیکی عالی و توانایی مقاومت در برابر جوندگان است |
||||
|
|
|
||||
|
⑤قابل تنظیم در طول های مختلف با توجه به الزامات |
- |
||||
|
|
- |
||||
* درخواست ها
1. کابل هاي اتاق مرکز اطلاعات
2.40G/100G سیستم های ارتباطی نوری، ماژول های نوری QSFP.
3سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4شبکه های محلی (LAN) ، شبکه های گسترده (WAN) ، FTTx.
* پارامترهای کانکتور MPO
|
نوع کانکتور |
از دست دادن ورودی |
بازده از دست دادن |
|||
|
نمادین |
حداکثر |
||||
|
کانکتور MPO |
استاندارد SM |
0.2دبی |
0.75دبي |
APC≥60dB |
|
|
SM خسارت کم |
0.1دبی |
0.35دبي |
|||
|
استاندارد MM |
0.2دبی |
0.6دبي |
PC≥25dB |
||
|
MM از دست دادن کم |
0.1دبی |
0.35دبي |
|||
|
مرد/زن |
مرد: با پین، زن: بدون پین |
||||
* پارامترهای هندسی سه بعدی
|
پست ها |
مکس |
دقیقه |
||
|
شعاع انحرافی (ملی متر) |
X |
2000 |
ده هزار |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
X |
0.15 |
-0.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y ((PC) |
0.2 |
-0.2 |
||
|
شعاع انحرافی هسته نوری (ملی متر) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
تفاوت ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی coplanar (nm) |
300 |
N/A |
||

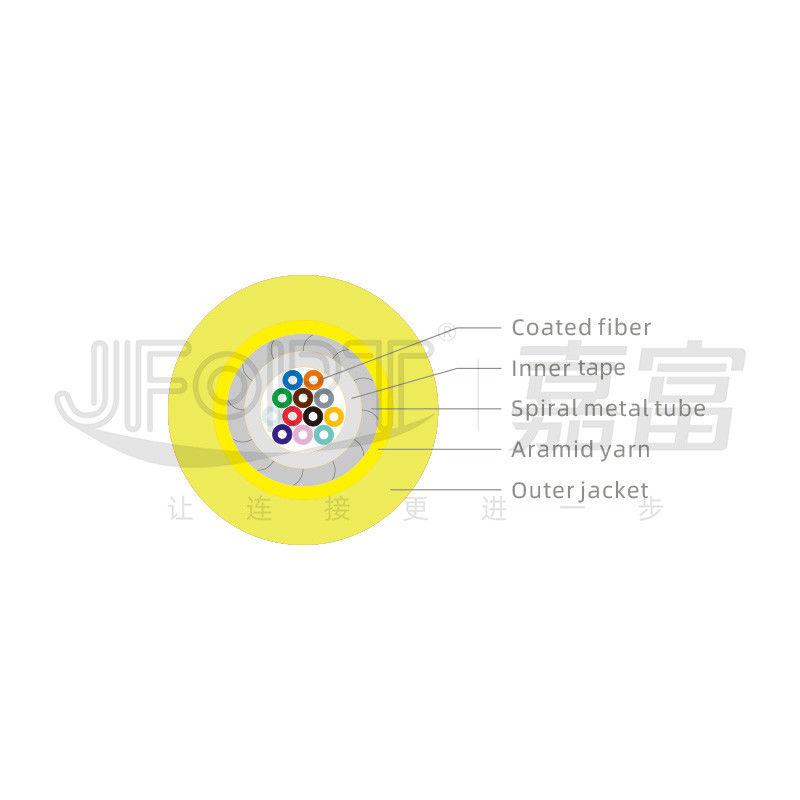

* پارامترهای کابل تک زره دار
|
ماده |
پارامتر |
|||
|
نوع فیبر |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
تعداد فیبر |
2 تا 12 |
24 |
||
|
مواد زره |
فولاد ضد زنگ |
|||
|
قطر بیرونی زره |
2.1 ~ 2.2mm |
3.6 تا 3.7 میلی متر |
||
|
ضخامت زره |
0.25 ~ 0.28mm |
0.25 ~ 0.28mm |
||
|
قطر پوشش بیرونی |
3.0±0.1mm |
4.5±0.1mm |
||
|
مواد پوشش بیرونی |
LSZH/TPU اختیاری |
|||
|
رنگ پوشش بیرونی |
زرد/ نارنجی/ سبز لیمو/ بنفش هیتر/ سفارشی |
|||
|
مقاومت کششی (در دراز مدت) |
500N |
200N |
||
|
مقاومت کششی ( کوتاه مدت) |
800N |
600N |
||
|
مقاومت در برابر خرد شدن (در دراز مدت) |
800N/cm |
200N/cm |
||
|
مقاومت در برابر خرد شدن ( کوتاه مدت) |
1200N/cm |
600N/cm |
||
|
کمترین شعاع خم (دنیامیک) |
20D |
|||
|
کمترین شعاع خم (استاتیک) |
10D |
|||
|
دمای کار |
-20~60°C |
|||
|
دمای ذخیره سازی |
-20~60°C |
|||
|
درجه حرارت آتش |
نام OFN / OFNR / OFNP اختیاری |
|||
* پارامترهای کابل دو قفل دو قفل
|
ماده |
پارامتر |
|||
|
نوع فیبر |
G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
تعداد فیبر |
2 تا 12 |
24 |
||
|
قطر بیرونی پوشش داخلی |
1.4±0.1mm |
3.0±0.2mm |
||
|
مواد پوشش داخلی |
LSZH |
|||
|
مواد زره |
فولاد ضد زنگ |
|||
|
قطر بیرونی زره |
2.0±0.1mm |
4.0±0.2mm |
||
|
ضخامت زره |
0.25 ~ 0.28mm |
0.4 ~ 0.43mm |
||
|
لایه تراشیدن |
فولاد ضد زنگ |
|||
|
قطر پوشش بیرونی |
3.0±0.1mm |
6.0±0.3mm |
||
|
مواد پوشش بیرونی |
LSZH/TPU اختیاری |
|||
|
رنگ پوشش بیرونی |
زرد/ نارنجی/ سبز لیمو/ بنفش هیتر/ سفارشی |
|||
|
مقاومت کششی (در دراز مدت) |
150N |
600N |
||
|
مقاومت کششی ( کوتاه مدت) |
300N |
1000N |
||
|
قدرت فشرده سازی |
3000N/10cm |
|||
|
کمترین شعاع خم (دنیامیک) |
60D |
|||
|
کمترین شعاع خم (استاتیک) |
30D |
|||
|
دمای کار |
-40~80°C |
|||
|
دمای ذخیره سازی |
-40~80°C |
|||
|
درجه حرارت آتش |
نام OFN / OFNR / OFNP اختیاری |
|||

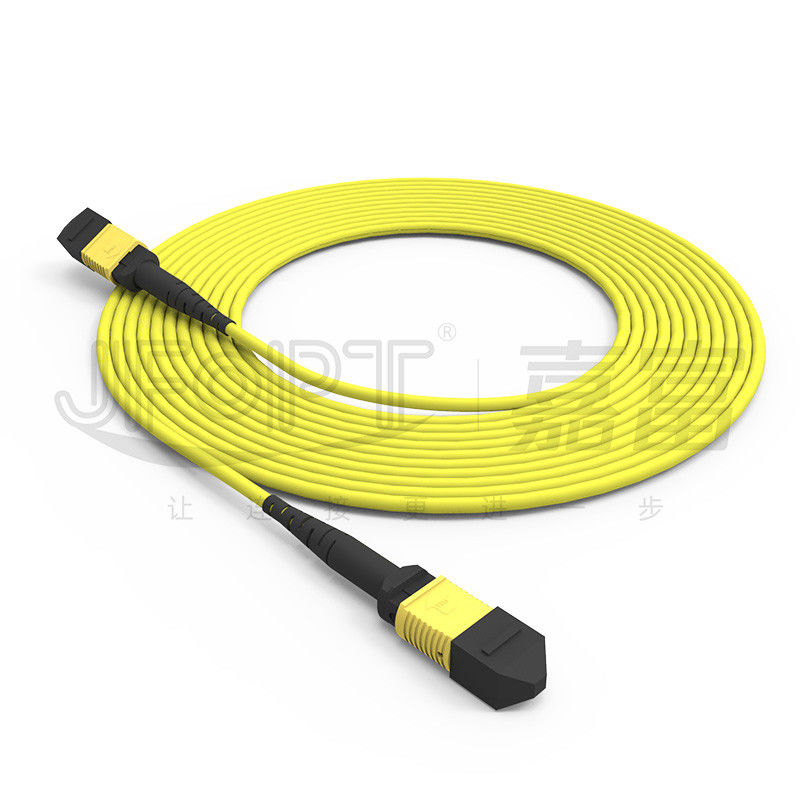

*گزینه های رنگ کانکتور
|
کانکتور MPO |
||||
|
SM |
سبز |
زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
ام ام |
رنگ بیج |
آب |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
- |
|||
|
شماره رنگ مرجع PANTONE 7641C |
||||
|
|
||||
* گزینه های بوت
|
کفش MPO |
||||
|
نوع |
مشخصات |
کابل مورد استفاده |
عکس |
نقشه ها |
|
کفش گرد |
3.0 طول کفش 33 میلی متر |
3.۰/۳2 |
|
|
|
3.0 طول چکمه 17 میلی متر |
3.۰/۳2 |
|
|
|
|
4.0 طول کفش 33 میلی متر |
3.8/40 |
|
|
|
|
کفش مربع |
2.0 طول کفش 25 میلی متر |
3.۰/۳2 |
|
|
|
3.0 طول کفش 25 میلی متر |
3.۰/۳2 |
|
|
|
|
4.0 طول چکمه 17 میلی متر |
3.8/40 |
|
|
|
|
ربن کابلی |
2.5*5.0 طول چکمه 22mm |
2.5*50 |
|
|
|
کفش های فیبر نوار برهنه |
طول کفش از فیبر نوار 19 میلی متر |
فیبر نوار برهنه |
|
|
|
برگه رو بکش |
برای همه ی چکمه ها |
جهانی |
|
|
* انتخاب قطب
|
12F سیم پیچ |
||||
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد استاتیک ضخیم |
کارتونی ضخیم |
* قدرت کارخانه
|
تخصص: با بیش از 10 سال تمرکز بر پرندگان MPO، JFOPT دارای تخصص حرفه ای و مجموعه ای کامل از تجهیزات برتر (SUMIX / JRG / OPTOTEST) است.امکان تولید پرنده های MPO با کیفیت بالا و عملکرد بالا. |
|
||||
|
ظرفیت تولید: JFOPT دارای 5 خط تولید MPO و تجهیزات برای تولید مقدار زیادی از پرندگان MPO به سرعت و به طور موثر برای پاسخگویی به خواسته های مشتری است. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات سختگیرانه کنترل کیفیت را در هر مرحله، از مواد اولیه تا فرآیندهای تولید، با بازرسی و نظارت حرفه ای کیفیت اجرا می کند.ما 100٪ تست مداخله سنج 3D انجام می دهیم / آزمایش از دست دادن بازگشت / بازرسی پایانی برای اطمینان از کیفیت محصول. |
|
||||
|
استاندارد سازی: JFOPT می تواند استانداردهای تولید برای پرندگان MPO را مطابق با الزامات مشتری سفارشی کند و به شدت رعایت کند، اطمینان از ثبات و ثبات عملکرد محصولات. |
|
||||
|
نوآوری های تکنولوژیکی: JFOPT بر نوآوری های تکنولوژیکی تاکید دارد و دارای یک تیم حرفه ای تحقیق و توسعه است که به توسعه پرندگان MPO پیشرفته تر و با عملکرد بالاتر اختصاص دارد. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات پیش فروش و پس از فروش جامع را ارائه می دهد، از جمله مشاوره فنی، توصیه های محصول و نگهداری پس از فروش،برای پاسخگویی به نیازهای مشتری و اطمینان از رضایت مشتری. |
|
||||
* سوالات و پاسخ های مکرر
1چه مسائلی باید در هنگام سفارشی کردن قایق های MPO در نظر گرفته شود؟
طول پرنده / مواد کابل / نوع فیبر و تعداد هسته / کانکتورهای مرد یا زن / استانداردهای از دست دادن ورودی / الزامات رنگ / برچسب ها و درخواست های سفارشی.
2چطور ميتونيم پارامترهاي پايدار پرنده هاي ايم پي او رو تضمین کنيم؟
پرندگان MPO JFOPT تحت آزمایش 100٪ 3D interferometer و 100٪ آزمایش ضایعات ورودی قرار می گیرند، که پارامترهای پایدار را تضمین می کند.
3زمان تحویلمون چقدره؟
ما ظرفیت تولیدی ماهانه ی بیش از ۳۰ هزار کانکتور MPO داریم که تضمین تحویل سریع است.
4ما چه محصولاتی دیگر مرتبط با MPO را ارائه می دهیم؟
علاوه بر پرنده های MPO، ما همچنین حلقه های MPO، خفیف کننده های MPO، آداپتورهای مردانه به زنانه MPO، پرنده های MT و سایر محصولات مرتبط با MPO را تولید می کنیم.
