محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
LC/A-LC/A MINI کابل 3.0 میلی متری 24 هسته ای G657A1 زرد
با ما تماس بگیرید

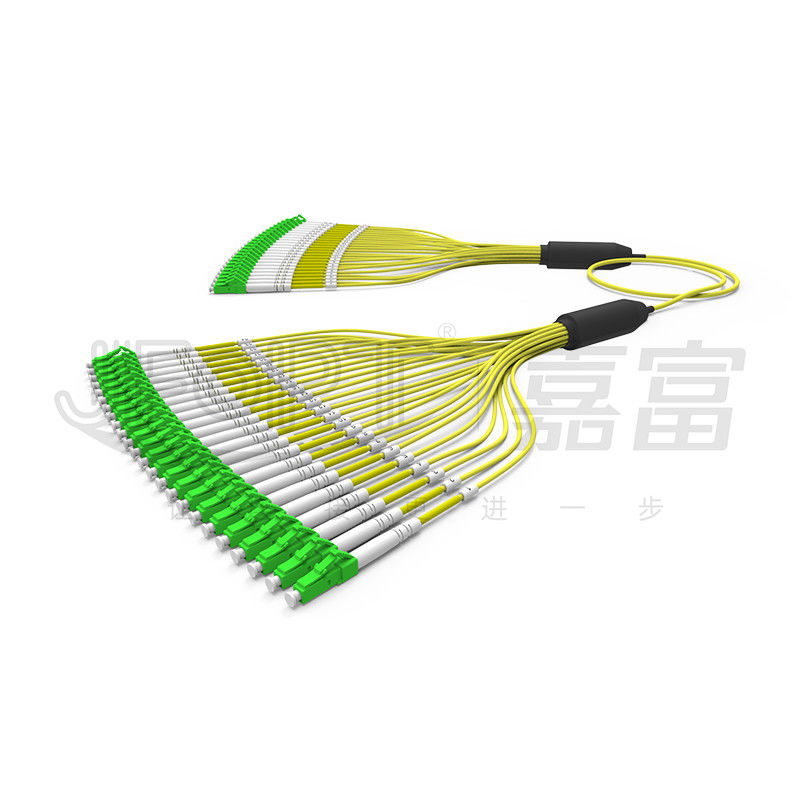

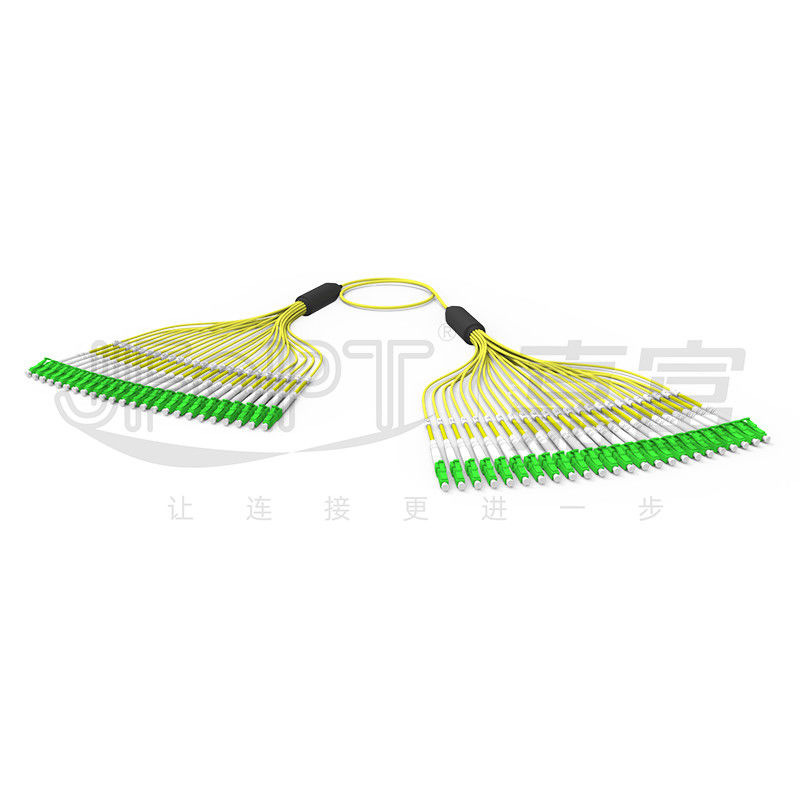

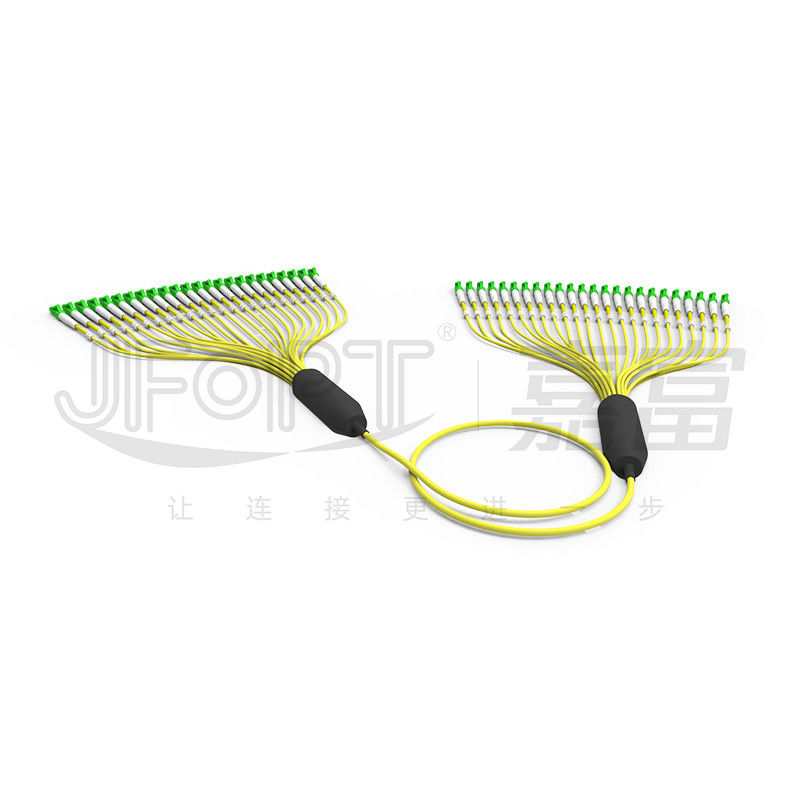

کابل اصلی 24 هسته ای 3.0 میلی متری وصله سیم از قبل خاتمه یافته G657A1 غلاف بیرونی زرد شاخه LC/APC
کابل اصلی پچ کورد LC/APC-LC/APC 3.0 میلی‌متری از یک کابل مینی 3.0 میلی‌متری استفاده می‌کند که در کارخانه JFOPT با کانکتورها ساخته و از پیش نصب شده است.به طور معمول، یک مینی کابل 24 هسته ای از دو مجموعه الیاف بافر محکم 12 رنگ، نخ آرامید و یک غلاف محافظ تشکیل شده است.یک مجموعه از الیاف با نقطه گذاری از مجموعه دیگر متمایز می شود.پچ کوردهای تک حالته باندل تولید شده توسط JFOPT به طور پیش فرض از فیبر حساس به خم G657A1 برای اطمینان از پایداری در استقرار فضای کوچک استفاده می کند.شاخه ها با استفاده از فناوری ژل پر شده تولید می شوند که به طور قابل توجهی طول عمر و استحکام کششی آنها را بهبود می بخشد.مشتریان می‌توانند تعداد هسته‌های شاخه، طول، مواد کابل اصلی، رنگ‌ها را انتخاب کنند و انتهای از پیش پایان‌داده‌شده مدل‌های مختلف مانند FC/SC/ST/E2000 را برای رفع نیازهای اتصال بین دستگاه‌های مختلف سفارشی کنند.
* امکانات
|
① قطر بیرونی 3.0 میلی متر، صرفه جویی در فضای نصب |
②از فیبر G657A1 برای بهبود پایداری انتقال استفاده می کند |
|
|
|
|
③ اتصالات LC موجود با شاخه های تک هسته ای یا دو هسته ای |
④شاخه ها با استفاده از فناوری ژل پر شده برای اتصال ایمن تر تولید می شوند |
|
|
|
|
⑤ دنباله کانال شاخه قابل تنظیم |
⑥ لوله آزاد 2.0 میلی متر / 3.0 میلی متر / لوله شل زرهی اختیاری |
|
|
|
*برنامه های کاربردی
1. شبکه های دسترسی فیبر
2. انتقال داده فیبر
3. سیستم های ارتباطی فیبر، شبکه های تلویزیون کابلی، شبکه های مخابراتی
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx
*پارامترهای رابط
|
ویژگی های اتصال دهنده |
نوع رابط |
LC/SC/FC/ST |
|||
|
نوع فرول |
تک حالت: UPC/APC.چند حالته: UPC |
||||
|
مواد فرول |
سرامیک زیرکونیا درجه A |
||||
|
رنگ رابط |
آبی / سبز / بژ / آبی / بنفش |
||||
|
از دست دادن درج |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
برگشت ضرر |
تک حالت: UPC ≥ 50dB.APC ≥ 60dB;حالت چندگانه: ≥ 25dB |
||||
|
تکرارپذیری |
≤0.2dB |
||||
|
قابلیت تعویض |
≤0.2dB |
||||
* پارامترهای هندسه سه بعدی (اختیاری)
|
موارد |
UPC |
APC |
||||
|
SC / FC / ST |
LC |
SC / FC |
LC |
|||
|
اس ام |
MM |
اس ام |
MM |
اس ام |
اس ام |
|
|
شعاع انحنا (mm) |
10-25 |
7-25 |
5-12 |
|||
|
افست اوج (μm) |
≤50 |
≤30 |
||||
|
فیبر فرورفته (nm) |
± 100 |
|||||
|
انحراف زاویه (°) |
0 |
0.3±8 |
||||
|
انحراف زاویه پیوند (°) |
0 |
0.5± |
||||
|
قطر فیبر (μm) |
123-135 |
|||||
*پارامترهای کابل نوری
|
پروژه |
پارامتر |
|||
|
نوع فیبر |
اختیاری G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
تعداد فیبر |
اختیاری 8/12/16/24 |
|||
|
عضو قدرت |
نخ آرامید |
|||
|
جنس ژاکت بیرونی |
اختیاری LSZH / PVC / TPU |
|||
|
قطر ژاکت بیرونی |
3.0 میلی متر |
|||
|
رنگ ژاکت بیرونی |
سفارشی |
|||
|
مقاومت کششی (بلند مدت) |
80N |
|||
|
مقاومت کششی (کوتاه مدت) |
150 نیوتن |
|||
|
مقاومت در برابر خرد شدن (دراز مدت) |
100 نیوتن بر سانتی متر |
|||
|
مقاومت در برابر خرد شدن (کوتاه مدت) |
500 نیوتن بر سانتی متر |
|||
|
حداقل شعاع خمشی (دینامیک) |
20D |
|||
|
حداقل شعاع خمشی (ایستا) |
10D |
|||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
|||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
|||
|
رتبه بندی آتش |
اختیاری OFN / OFNR / OFNP |
|||
* گزینه های شعبه
|
ساختار کابل اصلی |
|
|
|
|
|
Fanout با طول مساوی |
Fanout با طول نابرابر |
|
|
|
|
انشعاب fber با لوله 0.9 میلی متری loos |
|
|
|
|
|
انشعاب fber با لوله 2.0/3.0mm loos |
|
|
|
|
* بسته بندی محصول
|
|
|
|
بسته بندی کیسه های ضخیم شده |
بسته بندی جعبه مقوایی ضخیم شده |
* استحکام کارخانه
|
تخصص: JFOPT سالها تجربه در فرآیند تولید جامپرهای هسته بزرگ جمع آوری کرده است که تلفات بسیار کم و طول عمر طولانی را در محیط های پیچیده تضمین می کند. |
|
||||
|
قابلیت تولید: JFOPT دارای 5 خط تولید و تجهیزات، مجهز به دستگاه های حرفه ای برش کابل چند هسته ای با قطر بزرگ، سیم پیچی سریع، کارآمد و منظم کابل های مختلف هسته بزرگ را برای تحویل سریع تضمین می کند. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات کنترل کیفیت دقیق را اجرا می کند و هرگونه ناهنجاری را که معمولاً در کابل های هسته بزرگ یافت می شود از طریق بهینه سازی کیفیت مواد خام برطرف می کند.فرآیند تولید کانکتورها تحت آزمایش و بازرسی 100٪ قرار می گیرد. |
|
||||
|
توسعه استاندارد: JFOPT می تواند رنگ، قطر بیرونی، نوع و کمیت فیبر و ساختار ژاکت کابل های جامپر را با توجه به نیاز مشتری سفارشی کند.نقشه های مهندسی و آب بندی نمونه برای اطمینان از مشخصات فنی محصول و سازگاری در سفارشات دسته ای مختلف استفاده می شود. |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری تکنولوژیک تاکید دارد و یک تیم تحقیق و توسعه حرفه ای دارد که به توسعه جامپرهای فیبر پیشرفته و با کارایی بالا اختصاص دارد. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و نگهداری پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن پچ کوردهای فیبر نوری استاندارد چه چیزی باید در نظر گرفته شود؟
طول کل پچ کورد / طول شاخه / قطر کابل شاخه / مواد کابل فیبر / نوع فیبر و تعداد هسته ها / رنگ / برچسب زدن و سایر الزامات سفارشی سازی.
2. چگونه از پایداری پچ کوردهای فیبر نوری استاندارد خود اطمینان حاصل کنیم؟
پچ‌کوردهای فیبر نوری JFOPT تحت طراحی فرآیندی قرار می‌گیرند تا اطمینان حاصل شود که 100% کانکتورها تست از دست دادن درج و بازرسی انتهایی را می‌گذرانند و پارامترهای پایدار را تضمین می‌کنند.
3. زمان تحویل ما چقدر است؟
برای محصولات استاندارد، زمان تحویل ما ظرف 5 روز کاری کنترل می شود و از حمل و نقل سریع اطمینان می یابد.
