محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
پچ کورد LC-SC 48C SM G652D/G657A1
با ما تماس بگیرید

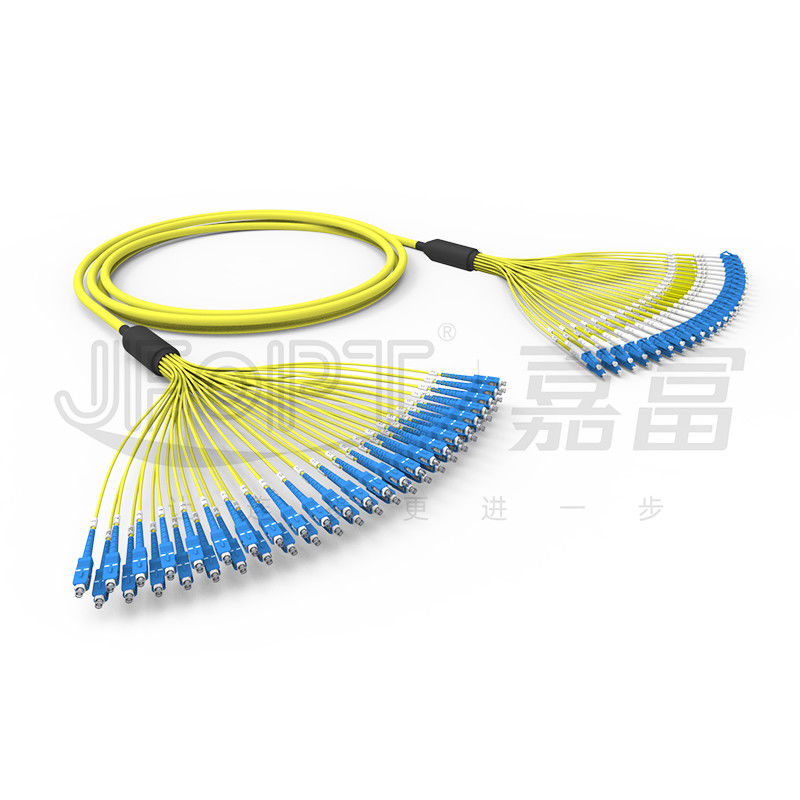

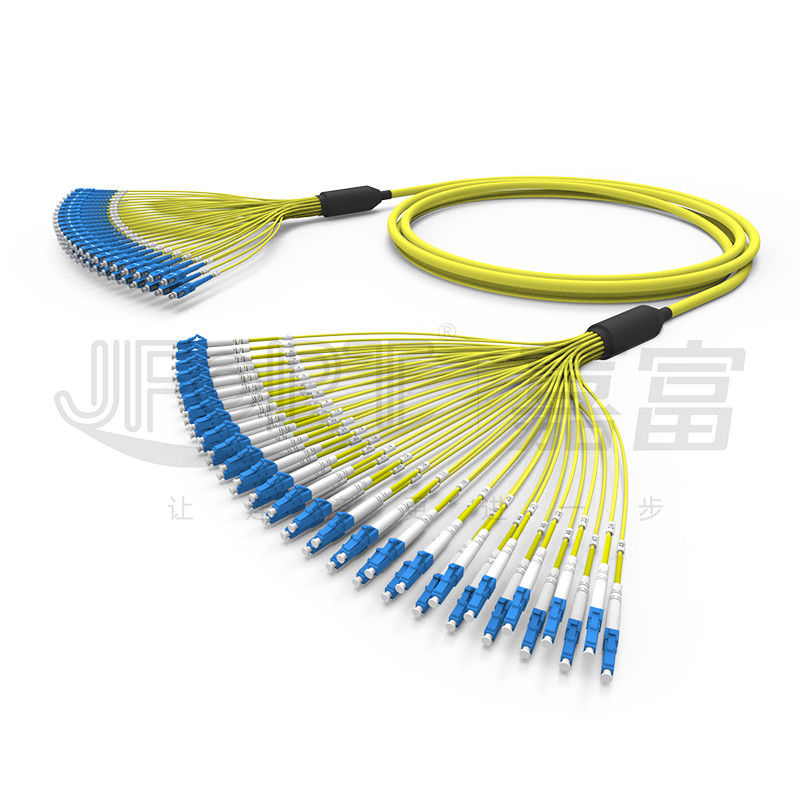

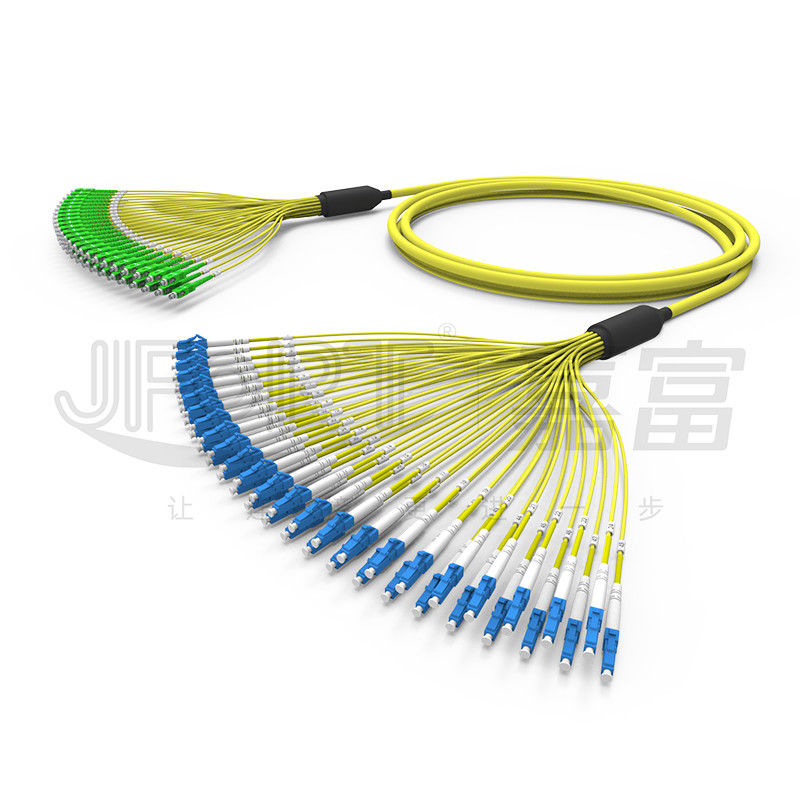

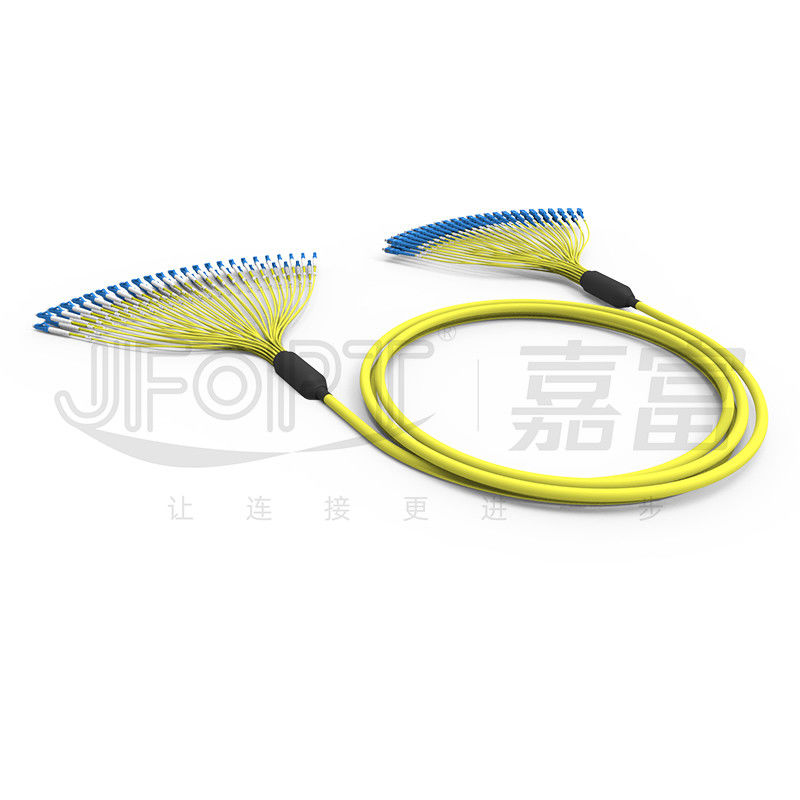

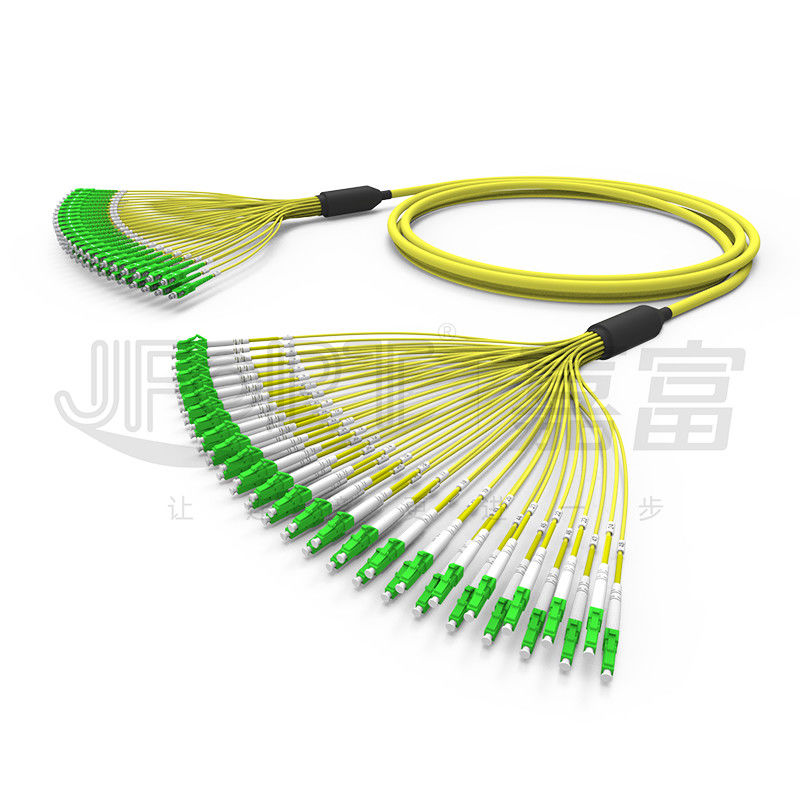

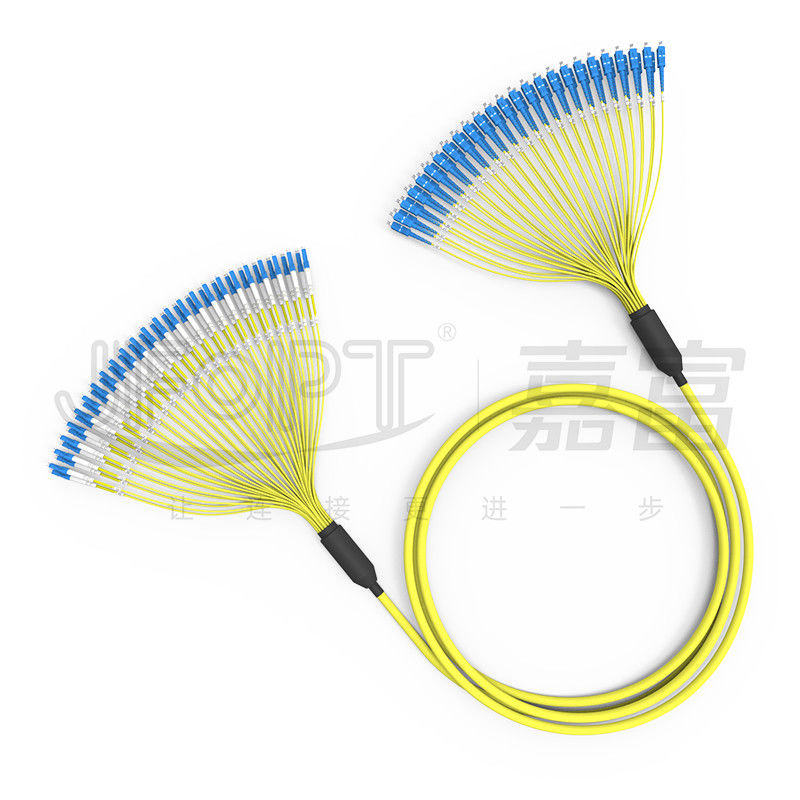

LC-SC از قبل پایانه بسته فیبر بند ناف 48 هسته ای با طول نابرابر شاخه های 2.0 میلی متری G652D/G657A1
معمولاً برای اتصال بین تجهیزات انتقال و فریم های توزیع استفاده می شود.با یک کابل می توان به پیوند 48 فیبر دست یافت.در مقایسه با کابل‌های تک هسته‌ای، جامپرهای شاخه بسته نه تنها در هزینه‌های نصب صرفه‌جویی می‌کنند، بلکه فضا را نیز حفظ می‌کنند، و آنها را برای مدیریت کابل راحت می‌کند.این کابل را می توان به عنوان یک کابل شاخه معمولی بسته نرم افزاری داخلی یا با ساختارهای ضد آب مانند نخ های مسدود کننده آب برای استفاده در محیط های مرطوب ارائه کرد.طول انشعاب را می توان بر اساس فاصله نصب و فضای مورد نیاز به صورت مساوی یا نابرابر تنظیم کرد.علاوه بر کانکتورهای LC/SC، FC/ST/E2000 و سایر کانکتورهای سیگنال ویژه نیز می توانند برای پیش ترمینال ارائه شوند.
* امکانات
|
① بالاترین امتیاز آتش تا OFNP |
② طراحی شاخه با طول نابرابر، فضای کمتری را اشغال می کند |
||||
|
|
|
||||
|
③ نوار چسب برای ثابت کردن کابل، هم ایمنی و هم سهولت باز کردن را فراهم می کند |
④ 100٪ خاتمه کارخانه و آزمایش برای اطمینان از عملکرد انتقال |
||||
|
|
|
||||
|
⑤ اتصالات شاخه قابل تنظیم برای اطمینان از ایمنی محصول با اندازه های مناسب مطابق با الزامات |
|
||||
|
|
- |
||||
*برنامه های کاربردی
1. شبکه های دسترسی فیبر
2. انتقال داده فیبر
3. سیستم های ارتباطی فیبر، شبکه های تلویزیون کابلی، شبکه های مخابراتی
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx
* پارامترهای رابط
|
نوع رابط |
SC / LC / FC / ST |
|||
|
نوع فرول |
حالت تک : UPC / APC .چند حالته: UPC |
|||
|
مواد فرول |
سرامیک زیرکونیا درجه A |
|||
|
رنگ رابط |
آبی / سبز / بژ / آبی / بنفش |
|||
|
از دست دادن درج |
≤0.3dB/≤0.2dB/≤0.15dB |
|||
|
برگشت ضرر |
حالت تک : UPC ≥ 50dB ;APC ≥ 60dB ;چند حالته: ≥ 25dB |
|||
|
تکرارپذیری |
≤0.2dB |
|||
|
قابلیت تعویض |
≤0.2dB |
|||
* پارامترهای هندسه سه بعدی (اختیاری)
|
موارد |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
اس ام |
MM |
اس ام |
MM |
اس ام |
اس ام |
|
|
شعاع انحنا (mm) |
10-25 |
7-25 |
5-12 |
|||
|
افست اوج (μm) |
≤50 |
≤30 |
||||
|
فیبر فرورفته (nm) |
± 100 |
|||||
|
انحراف زاویه (°) |
0 |
0.3±8 |
||||
|
انحراف زاویه پیوند (°) |
0 |
0.5± |
||||
|
قطر فیبر (μm) |
123-135 |
|||||
* پارامترهای کابل نوری
|
پروژه |
پارامتر |
|||||||
|
نوع فیبر |
G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||||||
|
تعداد فیبر |
2 |
4 |
6 |
8 |
12 |
24 |
36 |
48 |
|
قطر بافر محکم |
0.9 میلی متر |
|||||||
|
عضو قدرت |
نخ آرامید |
|||||||
|
جنس ژاکت بیرونی |
PVC / LSZH |
|||||||
|
قطر ژاکت بیرونی |
3.0 میلی متر |
5.0 میلی متر |
5.2 میلی متر |
5.5 میلی متر |
6.2 میلی متر |
8.2 میلی متر |
9.5 میلی متر |
10.5 میلی متر |
|
رنگ ژاکت بیرونی |
زرد / نارنجی / آبی / سبز / بنفش / سفارشی |
|||||||
|
مقاومت کششی (بلند مدت) |
130N |
200 نیوتن |
||||||
|
مقاومت کششی (کوتاه مدت) |
440 نیوتن |
660N |
||||||
|
مقاومت در برابر خرد شدن (دراز مدت) |
200 نیوتن / 10 سانتی متر |
|||||||
|
مقاومت در برابر خرد شدن (کوتاه مدت) |
1000 نیوتن / 10 سانتی متر |
|||||||
|
حداقل شعاع خمشی (دینامیک) |
20D |
|||||||
|
حداقل شعاع خمشی (ایستا) |
10D |
|||||||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
|||||||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
|||||||
|
رتبه بندی آتش |
OFN / OFNR / O FNP |
|||||||
* گزینه های شعبه
|
|
|
|
ساختار کابل اصلی |
|
|
|
|
|
Fanout با طول مساوی |
Fanout با طول نابرابر |
|
|
|
|
انشعاب واحد فرعی مستقیم |
|
|
|
|
|
انشعاب fber با لوله 2.0/3.0mm loos |
|
|
|
|
|
انشعاب فیبر با لوله زره پوش 3.0 میلی متری |
|
|
|
|
|
انشعاب فیبر با لوله زره مارپیچ 3.0 میلی متری |
|
* بسته بندی محصول
|
|
|
|
بسته بندی کیسه ای خود آب بندی ضخیم شده |
بسته بندی کارتن ضخیم شده |
* استحکام کارخانه
|
تخصص: JFOPT سالها تجربه در تولید جامپرهای با تعداد هسته های بزرگ جمع آوری کرده است که از تلفات بسیار کم و طول عمر طولانی در محیط های پیچیده اطمینان حاصل می کند. |
|
||||
|
ظرفیت تولید: با 5 خط تولید و تجهیزات، JFOPT مجهز به دستگاه‌های حرفه‌ای برش کابل چند هسته‌ای با قطر بزرگ است تا به سرعت، کارآمد و منظم کابل‌های مختلف تعداد هسته‌های بزرگ را بپیچد و تحویل سریع را تضمین کند. |
|
||||
|
کنترل کیفیت: JFOPT کنترل کیفیت دقیقی را اجرا می‌کند و هر گونه مشکل غیرعادی را که معمولاً در کابل‌های هسته‌ای بزرگ با بهینه‌سازی کیفیت مواد خام با آن مواجه می‌شود، برطرف می‌کند.تمام فرآیندهای تولید کانکتور تحت بازرسی و آزمایش 100٪ قرار می گیرند. |
|
||||
|
توسعه استاندارد: JFOPT می تواند کابل های جامپر را با توجه به نیاز کاربر، از جمله رنگ کابل، قطر بیرونی، نوع و مقدار هسته فیبر و ساختار بسته بندی سفارشی کند.آب بندی نمونه و نقشه های مهندسی برای اطمینان از اجرای مشخصات فنی محصول و سازگاری در سفارشات دسته ای مختلف استفاده می شود. |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های تکنولوژیکی تاکید دارد و یک تیم تحقیق و توسعه حرفه ای دارد که به طور مداوم جامپرهای فیبر پیشرفته تر و با کارایی بالا را توسعه می دهند. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و نگهداری پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای فیبر نوری استاندارد چه مسائلی باید در نظر گرفته شود؟
الزامات سفارشی سازی جامپرهای فیبر نوری شامل طول کل جامپر، طول شاخه ها، قطر کابل های شاخه، مواد کابل، نوع فیبر و تعداد هسته، رنگ و برچسب گذاری است.
2. چگونه از پایداری جامپرهای فیبر نوری استاندارد خود اطمینان حاصل کنیم؟
JFOPT پایداری جامپرهای فیبر نوری ما را از طریق طراحی دقیق فرآیند تضمین می کند.همه کانکتورها تحت آزمایش 100٪ از دست دادن درج و بازرسی نهایی قرار می گیرند و عملکرد پایدار و قابل اعتماد را تضمین می کنند.
3. زمان تحویل ما چقدر است؟
برای محصولات استاندارد، زمان تحویل ما در عرض 5 روز کاری کنترل می شود و از حمل و نقل سریع و رفع نیازهای فوری شما اطمینان می یابد.
