محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
MPO-LC 3.0-2.0mm
با ما تماس بگیرید

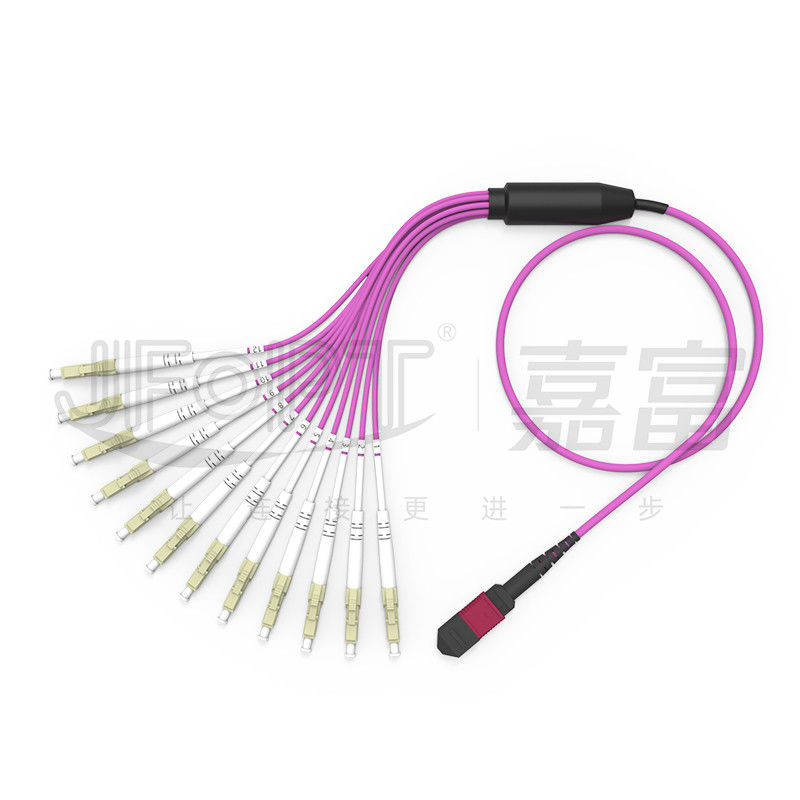

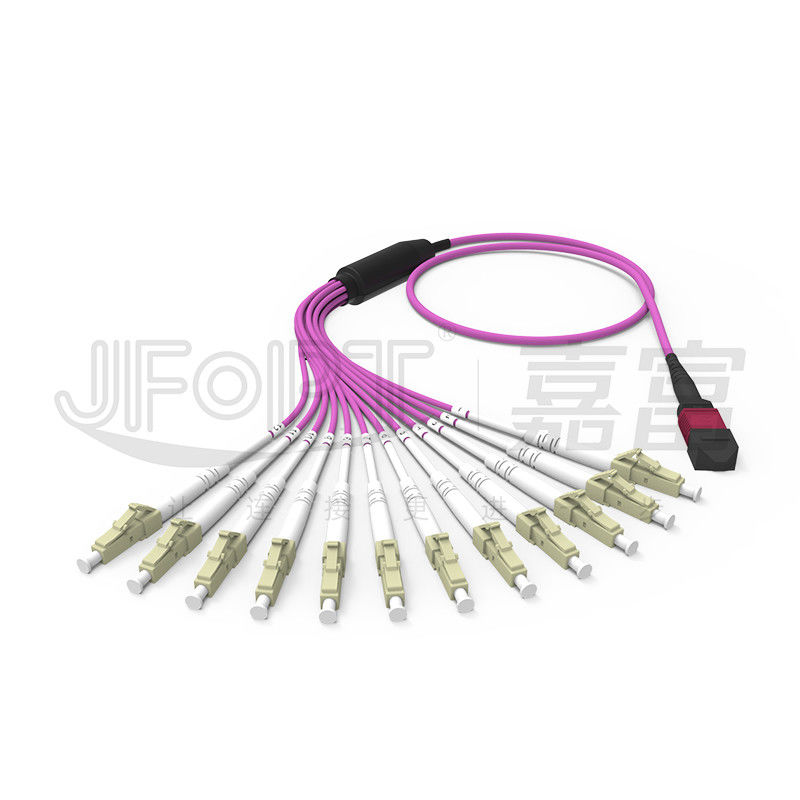

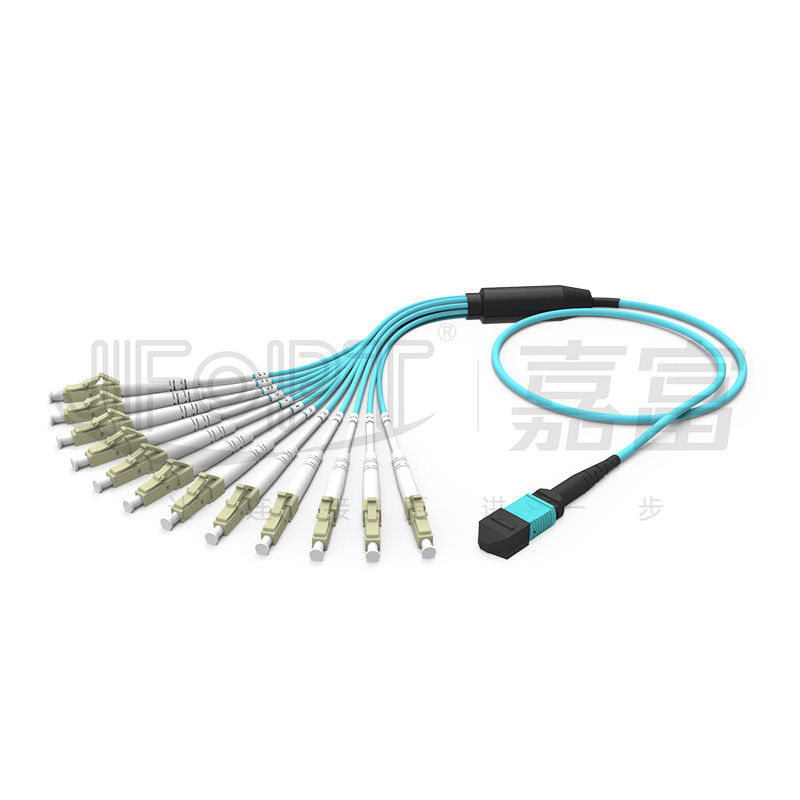

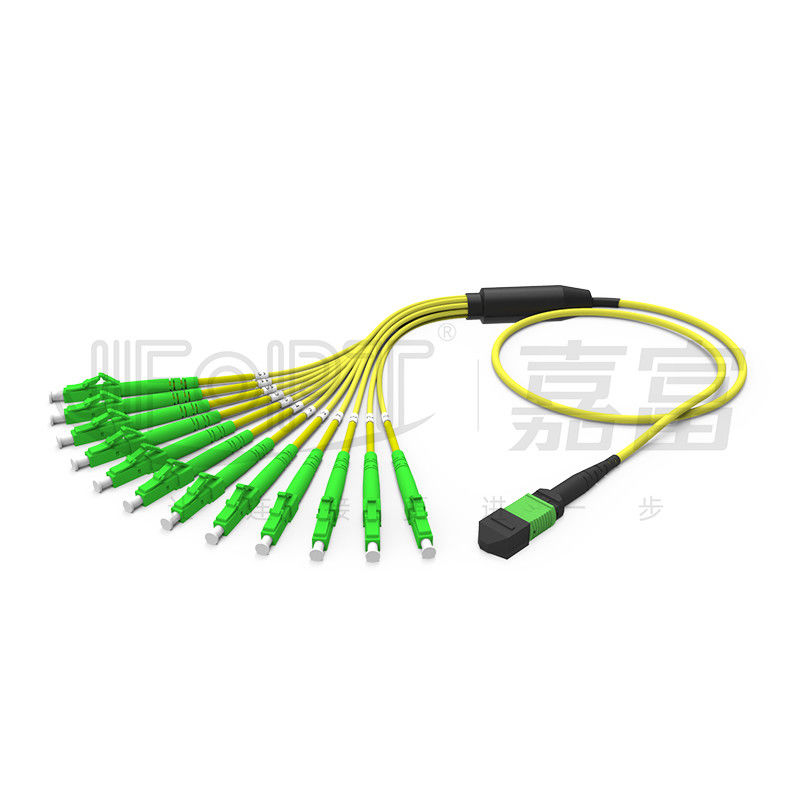

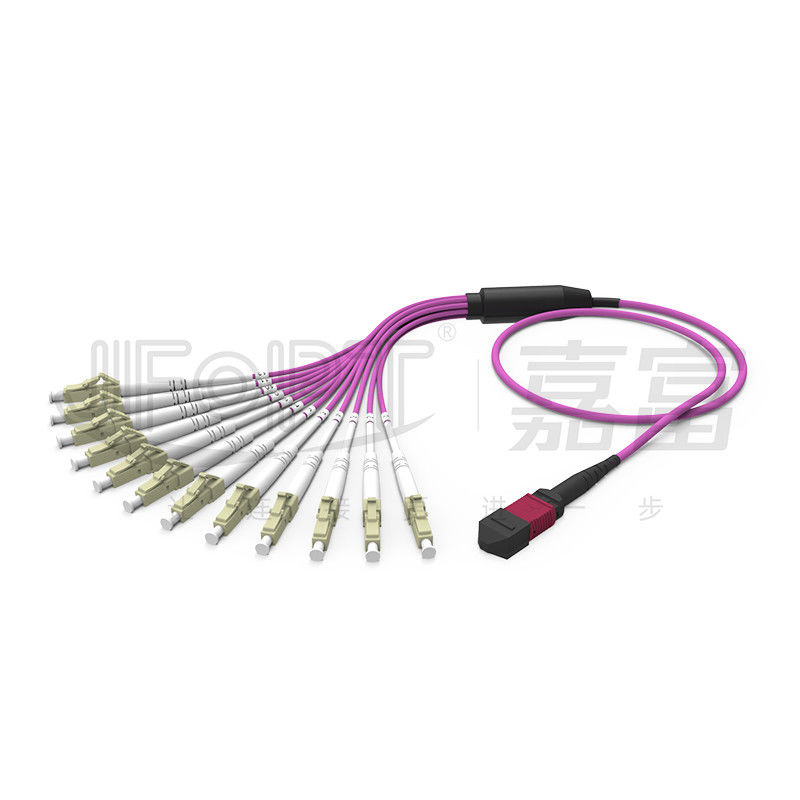

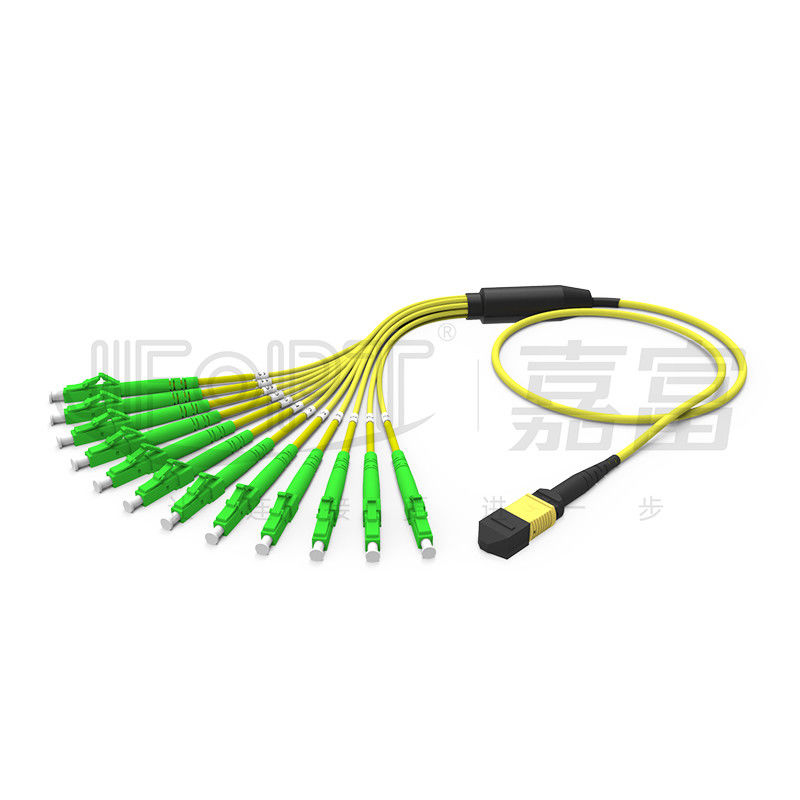

کابل وصله 2.0 میلی متری کابل Mini MPO-LC 3.0
پچ کورد شاخه ای MPO-LC برای همگرایی سیگنال نوری در فریم های توزیع یا تقسیم سیگنال در ماژول های نوری طراحی شده است که معمولاً در ارتقاء شبکه های 40G/100G استفاده می شود.وصله کورد شاخه ای LC MPO تا 2.0 میلی متری در پیکربندی فیبرهای 8/12/16/24 موجود است.کانکتور MPO را می توان با کانکتورهای مرد یا زن سفارشی کرد، در حالی که کانکتور LC را می توان به صورت سیمپلکس یا دوبلکس (سفارشی سازی کانال TX/RX) انتخاب کرد.طول انشعاب را می توان برای طول مساوی، طول هواکش یا گرادیان، در میان گزینه های دیگر، سفارشی کرد.
* امکانات
|
①شاخه با غلاف 2.0 میلی متری برای نصب و حفاظت آسان
|
②کیت فن‌آوت قابل تنظیم برای مطابقت با سایر کابل‌های مینی تکی / دولایه‌ای با قطر بیرونی
|
|
|
|
③ شاخه LC را می توان به عنوان طول مساوی یا طول نابرابر برای استقرار انعطاف پذیر انتخاب کرد
|
④ 100٪ خاتمه کارخانه و آزمایش برای اطمینان از عملکرد قابل اعتماد انتقال
|
|
|
* برنامه های کاربردی
1. کابل کشی شبکه مرکز داده.
سیستم های ارتباطی نوری 2.40G/100G، ماژول های نوری QSFP.
3. سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx.
* پارامترهای اتصال MPO
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
اتصال MPO |
استاندارد SM |
0.2dB |
0.75 دسی بل |
APC≥60dB |
|
|
SM Low Loss |
0.1dB |
0.35 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM کم تلفات |
0.1dB |
0.35 دسی بل |
|||
|
مرد/زن |
نر: با سنجاق، زن: بدون سنجاق |
||||
*پارامترهای کانکتور LC
|
ویژگی های اتصال دهنده |
نوع رابط |
LC |
|||
|
نوع چهره پایانی |
تک حالت: UPC/APC.چند حالته: UPC |
||||
|
نوع فرول |
فرول سرامیکی زیرکونیا درجه A |
||||
|
رنگ مسکن رابط |
آبی / سبز / بژ / آبی / بنفش / لیمویی |
||||
|
از دست دادن درج |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
برگشت ضرر |
تک حالت: UPC≥50dB.APC≥60dB;چند حالته: ≥25dB |
||||
|
تکرارپذیری |
≤0.2dB |
||||
|
قابلیت تعویض |
≤0.2dB |
||||
* پارامترهای هندسی سه بعدی
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
* پارامترهای کابل
|
پروژه |
مولفه های |
|||
|
نوع فیبر |
اختیاری: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
تعداد فیبر |
اختیاری: 8/12/16/24 |
|||
|
عضو قدرت |
نخ آرامید |
|||
|
جنس ژاکت بیرونی |
اختیاری: LSZH / PVC / TPU |
|||
|
قطر ژاکت بیرونی |
3.0 میلی متر |
|||
|
رنگ ژاکت بیرونی |
زرد / نارنجی / آبی / سرخابی / سفارشی |
|||
|
مقاومت کششی (دراز مدت) |
80N |
|||
|
مقاومت کششی (کوتاه مدت) |
150 نیوتن |
|||
|
مقاومت در برابر خرد شدن (دراز مدت) |
100 نیوتن بر سانتی متر |
|||
|
مقاومت در برابر خرد شدن (کوتاه مدت) |
500 نیوتن بر سانتی متر |
|||
|
حداقل شعاع خمشی (دینامیک) |
20D |
|||
|
حداقل شعاع خمشی (ایستا) |
10D |
|||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
|||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
|||
|
رتبه بندی آتش |
اختیاری: OFN / OFNR / OFNP |
|||
* گزینه های رنگ رابط
|
کانکتور MPO |
||||
|
حالت تک |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
چند حالته |
رنگ بژ |
آبی |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
- |
|||
|
شماره رنگ مرجع PANTONE 7641C |
||||
|
|
||||
*گزینه های انشعاب
|
|
|
|
ساختار کابل اصلی |
|
|
|
|
|
Fanout با طول مساوی |
Fanout با طول های نابرابر |
|
|
|
|
شاخه Fanout 0.9mm |
|
|
|
|
|
Fanout 2.0/3.0mm Branch |
|
* انتخاب قطبیت
|
MPO |
||||
|
|
|
LC |
||||
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
کارتن ضخیم شده |
* استحکام کارخانه
|
حرفه ای گری: JFOPT بیش از 10 سال است که بر تولید جامپرهای MPO تمرکز کرده است، با تخصص حرفه ای و مجموعه کاملی از تجهیزات درجه یک (SUMIX/JRG/OPTOTEST)، می تواند جامپرهای MPO با کیفیت و کارایی بالا تولید کند. |
|
||||
|
قابلیت تولید: JFOPT دارای 5 خط تولید و تجهیزات MPO است که امکان تولید سریع و کارآمد تعداد زیادی جامپر MPO را برای برآورده کردن خواسته های مشتری فراهم می کند. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات کنترل کیفیت سختگیرانه ای را اجرا می کند، از جمله تست کیفیت حرفه ای و نظارت در هر مرحله از تهیه مواد خام تا فرآیندهای تولید.ما آزمایش تداخل 100٪ سه بعدی، آزمایش از دست دادن درج و بازرسی نهایی را برای اطمینان از کیفیت محصول انجام می دهیم. |
|
||||
|
توسعه استاندارد: JFOPT می تواند استانداردهای تولید جامپر MPO را با توجه به نیاز مشتری توسعه دهد و به شدت به آن پایبند باشد و از ثبات محصول و ثبات عملکرد اطمینان حاصل کند. |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های فناورانه تاکید دارد و یک تیم تحقیق و توسعه حرفه ای دارد که به طور مداوم پرش های MPO پیشرفته تر و با کارایی بالاتر را توسعه می دهند. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و تعمیرات پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای MPO چه مسائلی باید در نظر گرفته شود؟
طول جامپر / مواد کابل / نوع فیبر و تعداد فیبر / MPO نر یا ماده / استانداردهای از دست دادن درج / الزامات رنگ / برچسب‌ها و درخواست‌های سفارشی‌سازی.
2. چگونه از پارامترهای پایدار برای جامپرهای MPO خود اطمینان حاصل کنیم؟
جامپرهای MPO JFOPT تحت آزمایش 100٪ تداخل سنج سه بعدی و آزمایش 100٪ IL&RL قرار می گیرند که پارامترهای پایدار را تضمین می کند.
3. زمان تحویل ما چقدر است؟
ما ظرفیت تولید ماهانه 30000 کانکتور MPO داریم که تحویل سریع را تضمین می کند.
4. چه محصولات دیگری مرتبط با MPO ارائه می دهیم؟
ما علاوه بر جامپرهای MPO، حلقه‌های MPO، تضعیف‌کننده‌های MPO، آداپتورهای مرد به ماده MPO، جامپرهای MT و سایر محصولات مرتبط با MPO را نیز تولید می‌کنیم.
