محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
MTP 24F SM OS2 OFNP UL Type-A
با ما تماس بگیرید

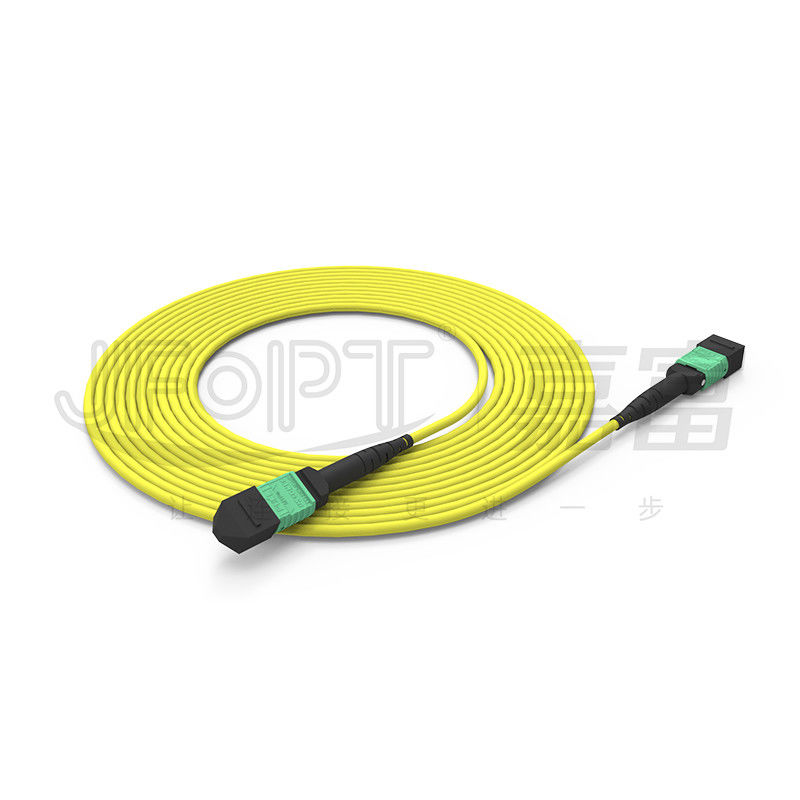

MTP 24 - Core Single - Mode OS2 Polarity A OFNP UL - Patch Cord Fiber Optic Rated

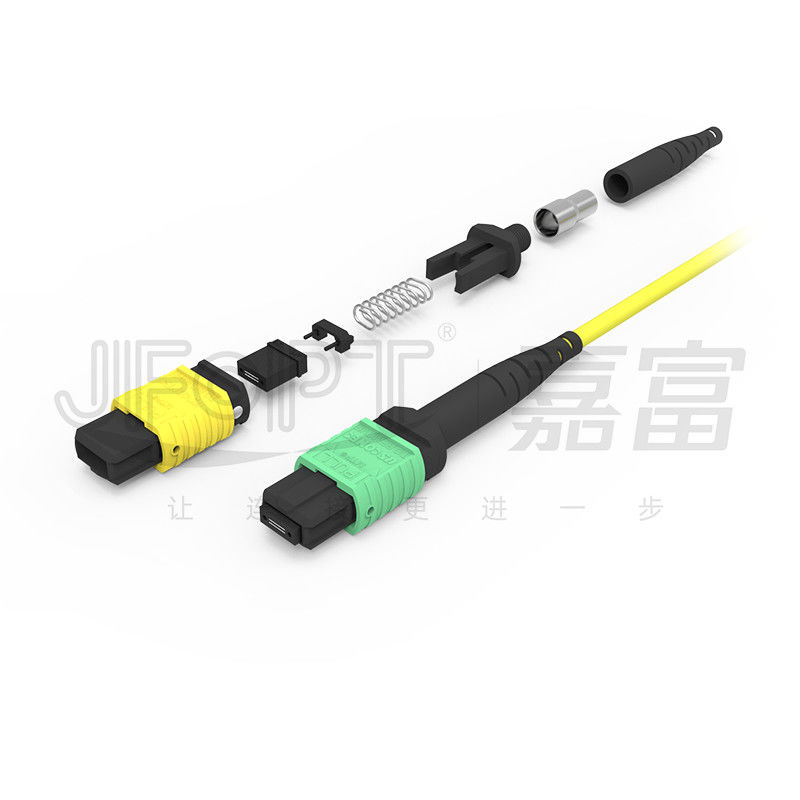

جامپرهای تک حالته 24 هسته ای MTP-MTP تولید شده توسط JFOPT از ساختار کابل مینیاتوری 24 هسته ای تک لوله ای استفاده می کنند.هسته های فیبر عمدتاً از مارک های برجسته مانند YOFC و Corning برای اطمینان از عملکرد پایدار تهیه می شوند.جامپرها برای افزایش استحکام کششی به نخ آرامید وارداتی با کشش بالا مجهز شده اند و غلاف بیرونی از مواد کاملاً جدید است و عملکرد محافظتی می تواند به سطح OFNP در استانداردهای UL برسد.کانکتورهای MTP مورد استفاده، قطعات اصلی وارداتی USCONEC هستند و برای اطمینان از عملکرد کانکتور مطابق با استانداردهای IEC، تحت یک فرآیند پرداخت 5 مرحله‌ای قرار می‌گیرند.تمام جامپرهای فیبر MTP تولید شده توسط JFOPT تحت آزمایش 100٪ سه بعدی قرار می گیرند و با استانداردهای صنعت مطابقت دارند.
* امکانات
|
① قطعات و فرول های وارداتی اصلی USconec کیفیت پایدار را تضمین می کنند |
②24 هسته فیبر در یک کانکتور، به طور موثر استفاده از فضا را کاهش می دهد |
||||
|
|
|
||||
|
③ امتیاز آتش OFNP UL برای عملکرد ایمنی بالا |
④100٪ تست 3D برای اطمینان از عملکرد قابل اعتماد انتقال |
||||
|
|
|
||||
* برنامه های کاربردی
1. کابل کشی شبکه مرکز داده.
سیستم های ارتباطی نوری 2.40G/100G، ماژول های نوری QSFP.
3. سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx.
* پارامترهای اتصال MTP
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
رابط MTP |
استاندارد SM |
0.25 دسی بل |
0.5dB |
APC≥60dB |
|
|
SM Low Loss |
0.12 دسی بل |
0.25 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.45 دسی بل |
PC≥25dB |
||
|
MM کم تلفات |
0.12 دسی بل |
0.25 دسی بل |
|||
|
مرد/زن |
نر: با سنجاق، زن: بدون سنجاق |
||||
* پارامترهای کابل
|
موارد |
مولفه های |
|||
|
نوع فیبر |
اختیاری G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
تعداد فیبر |
اختیاری 8/12/16/24 |
|||
|
عضو قدرت |
نخ آرامید |
|||
|
جنس ژاکت بیرونی |
اختیاری LSZH/PVC/TPU |
|||
|
قطر ژاکت بیرونی |
3.0 میلی متر |
|||
|
رنگ ژاکت بیرونی |
سفارشی سازی |
|||
|
مقاومت کششی (دراز مدت) |
80N |
|||
|
مقاومت کششی (کوتاه مدت) |
150 نیوتن |
|||
|
مقاومت در برابر خرد شدن (دراز مدت) |
100 نیوتن بر سانتی متر |
|||
|
مقاومت در برابر خرد شدن (کوتاه مدت) |
500 نیوتن بر سانتی متر |
|||
|
حداقل شعاع خمشی (دینامیک) |
20D |
|||
|
حداقل شعاع خمشی (ایستا) |
10D |
|||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
|||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
|||
|
رتبه بندی آتش |
OFN/OFNR/OFNP اختیاری |
|||
* پارامترهای هندسی سه بعدی
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
*انتخاب رنگ محل اتصال رابط
|
کانکتور MTP |
||||
|
اس ام |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 346C |
شماره رنگ مرجع PANTONE 106C |
|||
|
|
|
|||
|
MM |
رنگ بژ |
مشکی |
||
|
شماره رنگ مرجع PANTONE 7534U |
شماره رنگ مرجع PANTONE Black 6C |
|||
|
|
|
|||
|
آبی |
هدر ویولت |
|||
|
شماره رنگ مرجع PANTONE 310C |
شماره رنگ مرجع PANTONE 1905C |
|||
|
|
|
|||
|
بنفش |
ارغوانی |
|||
|
شماره رنگ مرجع PANTONE 2587C |
شماره رنگ مرجع PANTONE 208C |
|||
|
|
|
|||
|
لیمو سبز |
|
|||
|
شماره رنگ مرجع PANTONE 375C |
||||
|
|
||||
* انتخاب بوت اتصال
|
نوع بوت MTP |
||||
|
تایپ کنید |
مشخصات |
کابل OD قابل اجرا |
تصویر |
نقاشی ها |
|
چکمه گرد |
2.0 بوت L=33.2mm |
2.0 |
|
|
|
3.0 بوت L=33.2mm |
2.5/3.0 |
|
|
|
|
3.0 بوت L=16mm |
3.0 |
|
|
|
|
چکمه قابل خم شدن 3.0 L= 33.6mm |
3.0 |
|
|
|
|
3.6 بوت L=33.2mm |
3.6 |
|
|
|
|
3.6 بوت L= 16mm |
3.6 |
|
|
|
|
چکمه قابل خم شدن 3.6 L= 33.6mm |
3.6 |
|
|
|
|
4.5 بوت L=33.2mm |
4.0/4.5 |
|
|
|
|
5.5 بوت L= 33.2mm |
5.0/5.5 |
|
|
|
|
بوت کابل نواری |
بوت 3.0*6.0 L=33.2mm |
3.0 * 6.0 |
|
|
|
2.5*5.0 بوت L= 21.3mm |
2.5 * 5.0 |
|
|
|
|
بوت فیبر روبان برهنه |
بوت فیبر روبان برهنه L=19mm |
فیبر روبان برهنه |
|
|
|
زبانه فشار-کشیدن |
یونیورسال برای همه چکمه ها |
جهانی |
|
|
*انتخاب قطبیت
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
کارتن ضخیم شده |
* استحکام کارخانه
|
حرفه ای: JFOPT بیش از 10 سال است که بر تولید جامپرهای MTP تمرکز کرده است، با تخصص حرفه ای و مجموعه کاملی از تجهیزات درجه یک (SUMIX/JRG/OPTOTEST)، می تواند جامپرهای MTP با کیفیت و کارایی بالا تولید کند. |
|
||||
|
ظرفیت تولید: JFOPT دارای 5 خط تولید و تجهیزات MTP است که امکان تولید سریع و کارآمد تعداد زیادی جامپر MTP را برای پاسخگویی به خواسته های مشتری فراهم می کند. |
|
||||
|
QC: JFOPT اقدامات کنترل کیفیت سختگیرانه ای را اجرا می کند، از جمله تست کیفیت حرفه ای و نظارت در هر مرحله از تهیه مواد خام تا فرآیندهای تولید.ما آزمایش تداخل 100٪ سه بعدی، آزمایش از دست دادن درج و بازرسی نهایی را برای اطمینان از کیفیت محصول انجام می دهیم. |
|
||||
|
توسعه استاندارد: JFOPT می تواند استانداردهای تولید جامپر MTP را با توجه به نیاز مشتری توسعه دهد و به شدت به آن پایبند باشد و از ثبات محصول و ثبات عملکرد اطمینان حاصل کند. |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های فناورانه تاکید دارد و یک تیم تحقیق و توسعه حرفه ای دارد که به طور مداوم جامپرهای MTP پیشرفته تر و با کارایی بالاتر را توسعه می دهند. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و تعمیرات پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای MTP چه چیزی باید در نظر گرفته شود؟
طول جامپر MTP / مواد کابل / نوع فیبر و تعداد هسته / جنسیت رابط (مرد/مونث) / مشخصات از دست دادن درج / ترجیحات رنگ / الزامات برچسب‌گذاری و سفارشی‌سازی
2. چگونه از پایداری جامپرهای MTP خود اطمینان حاصل کنیم؟
جامپرهای MTP JFOPT تحت 100% تست تداخل سه بعدی و 100% تست تلفات درج قرار می گیرند تا از پایداری پارامتر اطمینان حاصل شود.
3. زمان تحویل ما؟
ما ظرفیت تولید ماهانه بیش از 30000 کانکتور MTP را داریم که از تحویل سریع سفارشات شما اطمینان می دهیم.
4. چه محصولات دیگری از مشتقات MTP را ارائه می دهیم؟
ما همچنین حلقه‌های MTP، تضعیف‌کننده‌های MTP، تعویض‌کننده‌های جنسیت MTP و جامپرهای MT را در میان سایر محصولات مرتبط با MTP تولید می‌کنیم.
