محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
MTP LOOKBACK SM 6CH SL
با ما تماس بگیرید

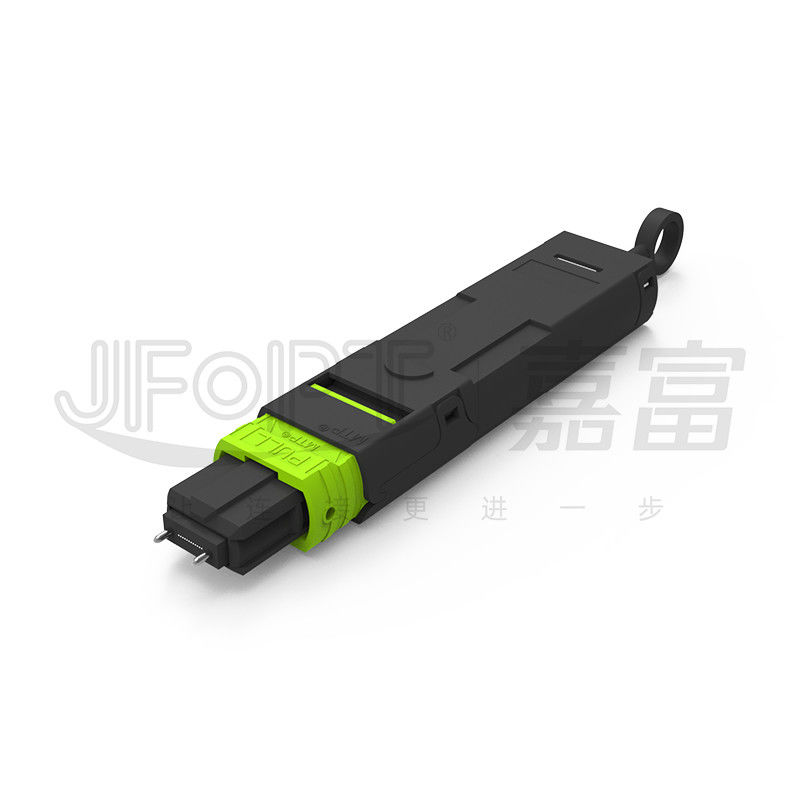

Loopback فیبر 6 کانالی 12 هسته ای تک حالته استاندارد MTP

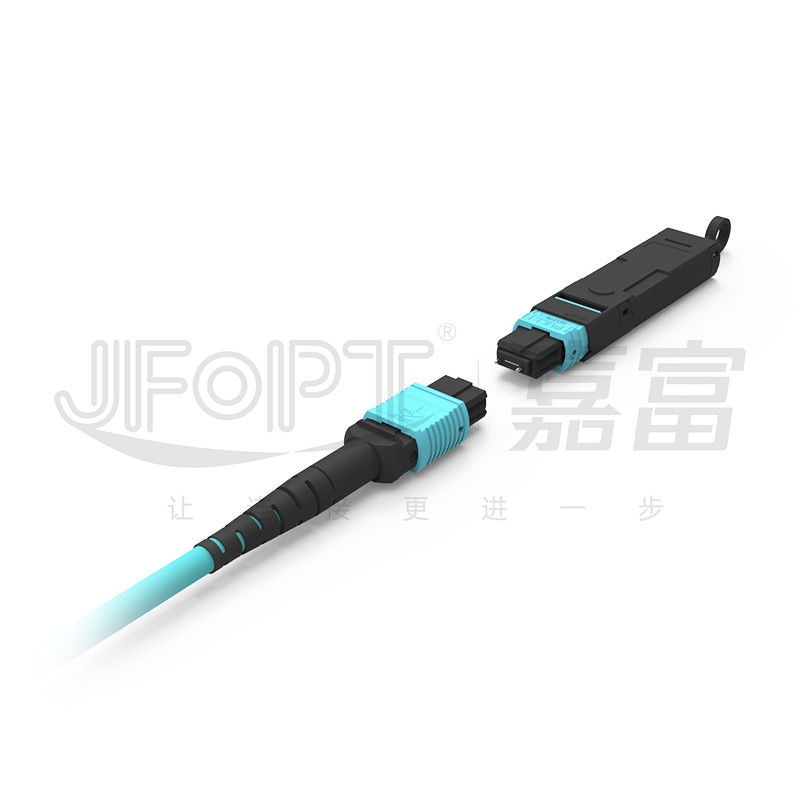

آداپتور Loopback MTP یک حلقه بین هر دو کانال یک کانکتور MTP تشکیل می دهد.معمولاً برای بازخورد سیگنال در سیستم های آزمایشی یا سیستم های شبکه استفاده می شود.با استفاده از سیگنال Loopback، می توان ناهنجاری های احتمالی در پیوند شبکه را شناسایی کرد.آداپتور Loopback MTP از نظر اندازه جمع و جور، ساختار محکمی دارد و مجهز به یک کلاه محافظ با یک حلقه کششی برای برداشتن آسان است.کانکتورهای JFOPT MTP محصولات اصلی USCONEC هستند که با الیاف با کیفیت بالا و تکنیک های ساخت پیشرفته همراه هستند و کیفیت قابل اعتماد و پایدار را تضمین می کنند.کانال ها را می توان از گزینه هایی مانند 6/8/12/16/24 انتخاب کرد و جنسیت و قطبیت رابط را می توان سفارشی کرد.نوع فیبر را نیز می توان برای مطابقت با کابل مورد نظر سفارشی کرد.
* مشخصات محصول
|
① 12 هسته برای 6 کانال |
② از الیاف مقاوم در برابر خم شدن برای کاهش تلفات استفاده می کند |
||||
|
|
|
||||
|
③ دارای یک ژاکت بیرونی بادوام و محافظت عالی است |
④ رنگ محفظه کانکتور، قطبیت، جنسیت رابط و سایر مشخصات را می توان با توجه به نیازها سفارشی کرد |
||||
|
|
|
||||
* برنامه های کاربردی
1. اشکال زدایی سیستم نوری
2. عیب یابی عیب فیبر
3. مراکز داده با چگالی بالا
* پارامترهای اتصال MTP
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
رابط MTP |
استاندارد SM |
0.25 دسی بل |
0.5dB |
APC≥60dB |
|
|
SM Low Loss |
0.12 دسی بل |
0.25 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.45 دسی بل |
PC≥25dB |
||
|
MM کم تلفات |
0.12 دسی بل |
0.25 دسی بل |
|||
|
مرد / زن |
مذکر: با سنجاق، زن: بدون سنجاق |
||||
* پارامترهای هندسی سه بعدی
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
* گزینه های MT Ferrule
|
حالت فیبر |
کارایی |
تعداد فیبر |
||
|
اس ام |
استاندارد SM |
4 کانال (12 فیبر) |
||
|
6 کانال (12 فیبر) |
||||
|
8 کانال (16 فیبر) |
||||
|
12 کانال (24 فیبر) |
||||
|
اس ام ام تی |
4 کانال (12 فیبر) |
|||
|
6 کانال (12 فیبر) |
||||
|
12 کانال (24 فیبر) |
||||
|
MM |
استاندارد SM |
4 کانال (12 فیبر) |
||
|
6 کانال (12 فیبر) |
||||
|
8 کانال (16 فیبر) |
||||
|
12 کانال (24 فیبر) |
||||
|
MM MT |
4 کانال (12 فیبر) |
|||
|
6 کانال (12 فیبر) |
||||
|
8 کانال (16 فیبر) |
||||
|
12 کانال (24 فیبر) |
||||

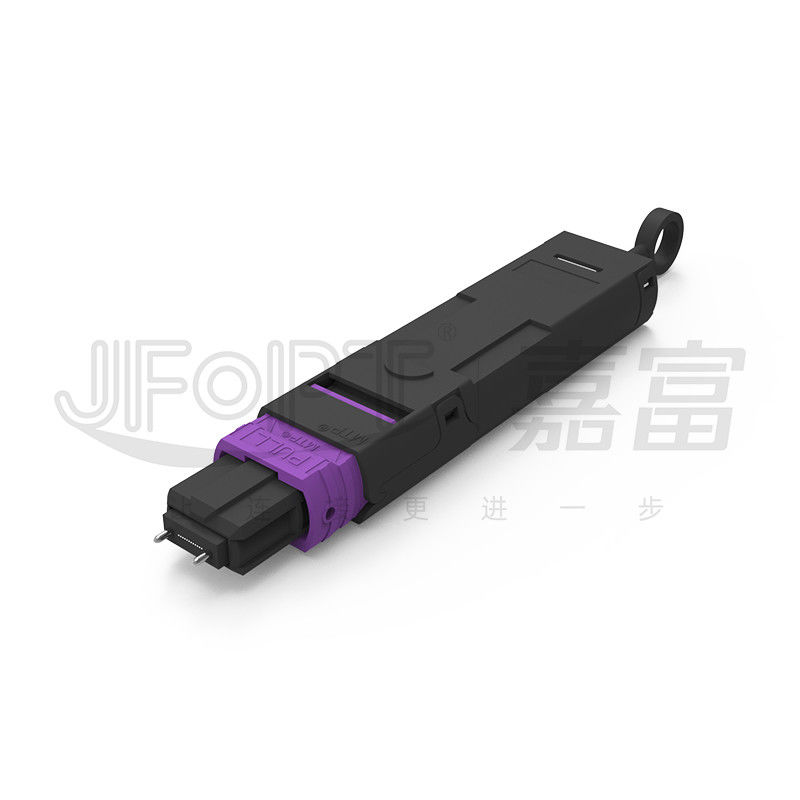

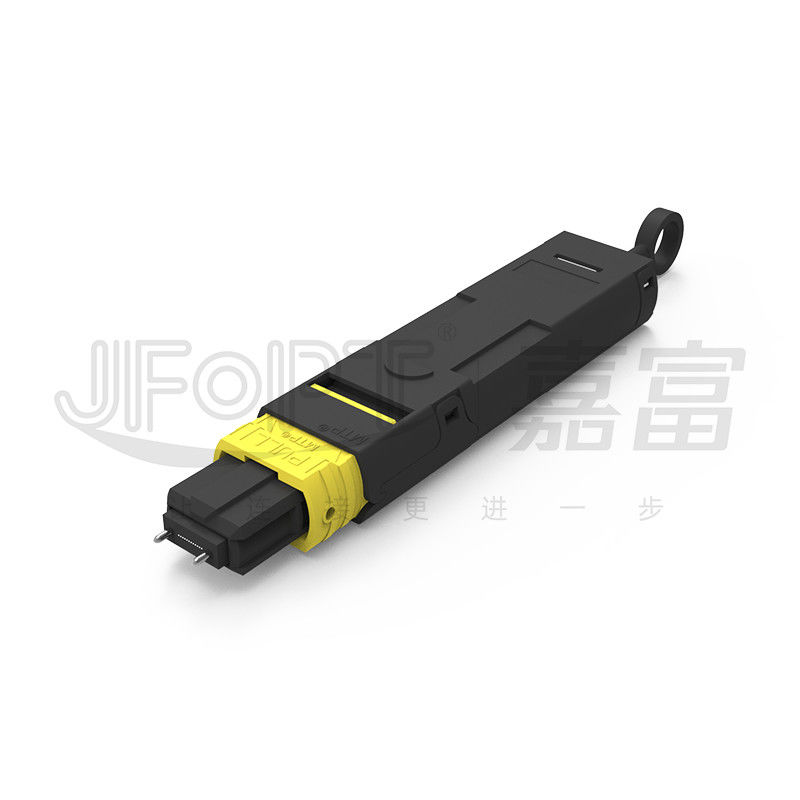

* سیانتخاب رنگ مسکن onnector
|
کانکتور MTP |
||||
|
اس ام |
سبز |
رنگ زرد |
||
|
رنگ مرجع: PANTONE 346C |
رنگ مرجع: PANTONE 106C |
|||
|
|
|
|||
|
MM |
رنگ بژ |
مشکی |
||
|
رنگ مرجع: PANTONE 7534U |
رنگ مرجع: PANTONE Black 6C |
|||
|
|
|
|||
|
آبی |
هدر ویولت |
|||
|
رنگ مرجع: PANTONE 310C |
رنگ مرجع: PANTONE 1905C |
|||
|
|
|
|||
|
مونسل ویولت |
ارغوانی |
|||
|
رنگ مرجع: PANTONE 2587C |
رنگ مرجع: PANTONE 208C |
|||
|
|
|
|||
|
لیمو سبز |
- |
|||
|
رنگ مرجع: PANTONE 375C |
||||
|
|
||||
*انتخاب قطبیت
|
پچ کورد 24F |
||||
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
بسته بندی تقویت شده |
* استحکام کارخانه
|
تخصص: با بیش از 10 سال تمرکز بر جامپرهای MTP، JFOPT دارای تخصص حرفه ای و مجموعه کاملی از تجهیزات درجه یک (SUMIX/JRG/OPTOTEST) است که امکان تولید جامپرهای MTP با کیفیت و کارایی بالا را فراهم می کند. |
|
||||
|
قابلیت تولید: JFOPT دارای 5 خط تولید و تجهیزات MTP برای تولید مقدار زیادی از جامپرهای MTP به سرعت و کارآمد برای پاسخگویی به خواسته های مشتری است. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات کنترل کیفیت دقیق را در هر مرحله، از تهیه مواد خام گرفته تا فرآیندهای تولید، با بازرسی و نظارت حرفه ای کیفیت اجرا می کند.ما 100٪ تست تداخل سنج 3 بعدی / آزمایش IL&RL / بازرسی نهایی صورت را برای اطمینان از کیفیت محصول انجام می دهیم. |
|
||||
|
استاندارد سازی: JFOPT می تواند استانداردهای تولید جامپرهای MTP را با توجه به نیاز مشتری سفارشی کند و کاملاً به آن پایبند باشد و از ثبات و ثبات عملکرد محصولات اطمینان حاصل کند. |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های تکنولوژیکی تاکید دارد و یک تیم تحقیق و توسعه حرفه ای دارد که به توسعه جامپرهای MTP پیشرفته تر و با کارایی بالاتر اختصاص دارد. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و نگهداری پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای MTP چه چیزی باید در نظر گرفته شود؟
طول جامپر MTP / مواد کابل / نوع فیبر و تعداد فیبر / نر یا ماده / مشخصات از دست دادن درج / ترجیحات رنگ / الزامات برچسب‌گذاری و سفارشی‌سازی.
2. چگونه از پایداری جامپرهای MTP خود اطمینان حاصل کنیم؟
جامپرهای MTP JFOPT تحت آزمایش 100% تداخل سه بعدی و 100% تست IL&RL قرار می گیرند تا از پایداری پارامتر اطمینان حاصل شود.
3. زمان تحویل ما؟
ما ظرفیت تولید ماهانه بیش از 30000 کانکتور MTP را داریم که از تحویل سریع سفارشات شما اطمینان می دهیم.
4. چه محصولات دیگری از مشتقات MTP را ارائه می دهیم؟
ما همچنین حلقه‌های MTP / تضعیف‌کننده‌های MTP / آداپتورهای زن و مرد MPO / بلوزهای MT / در میان سایر محصولات مرتبط با MTP تولید می‌کنیم.
