محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
MPO 96C OM5 50/125 LL
با ما تماس بگیرید

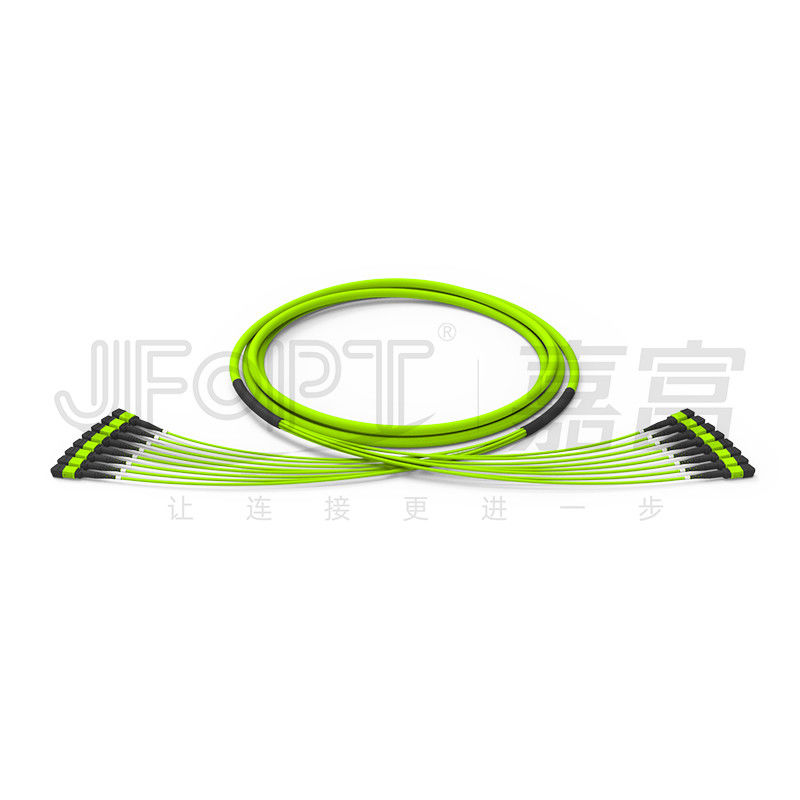

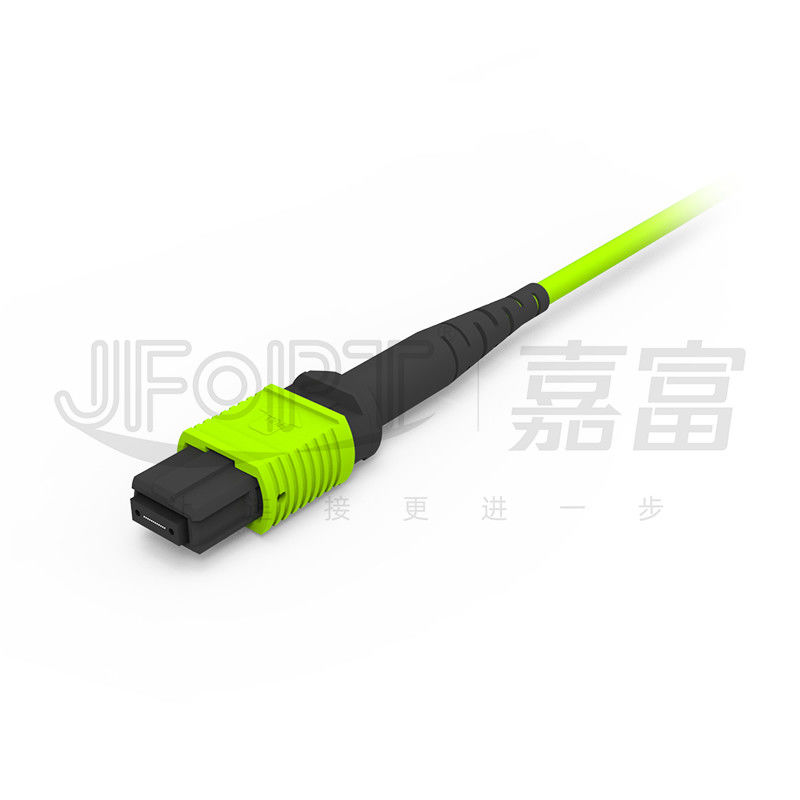

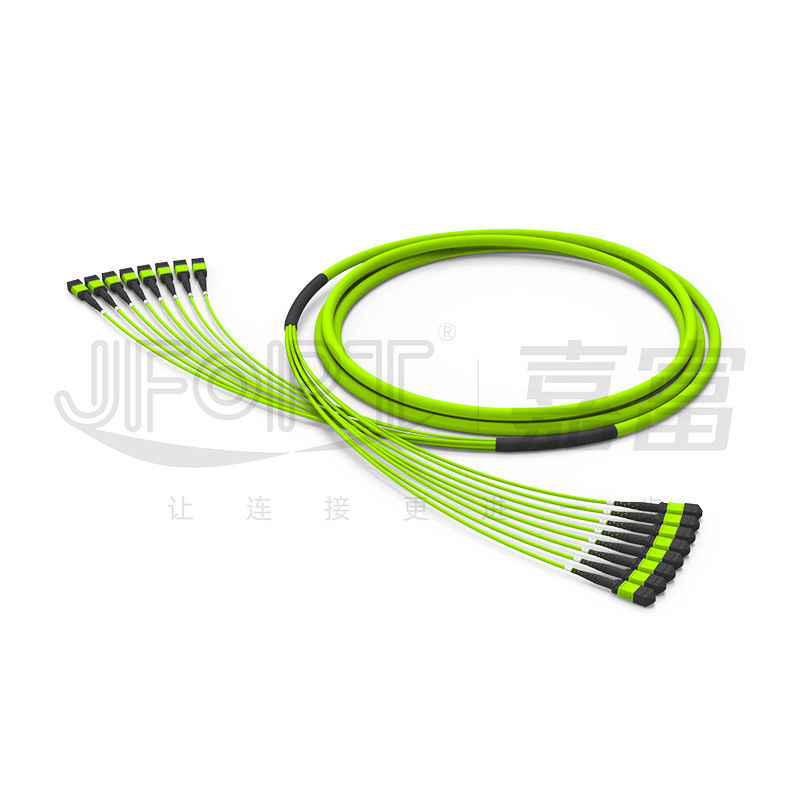

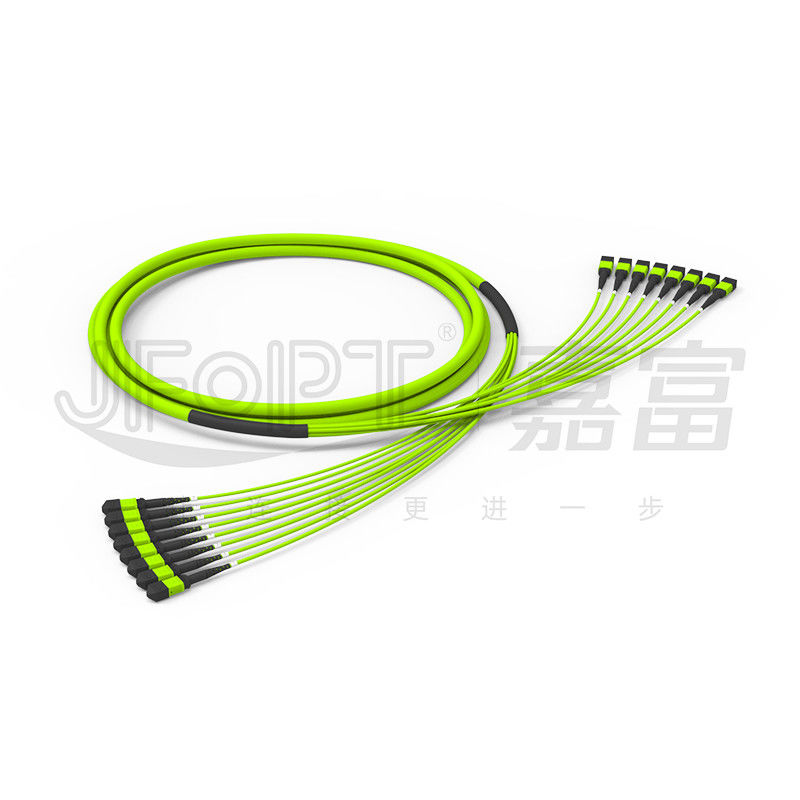

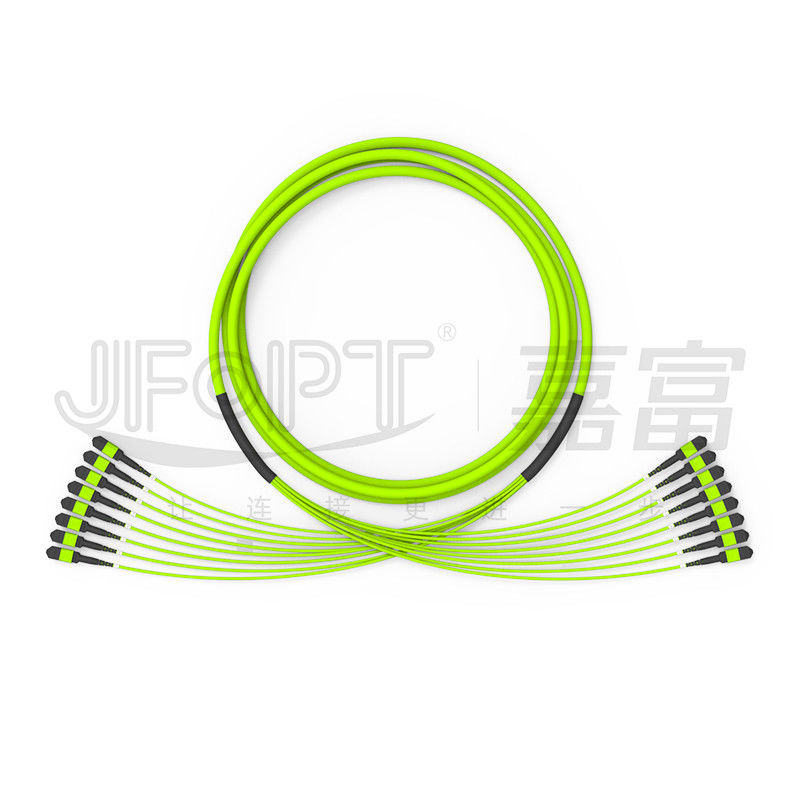

96 هسته 12 فیبر * 8 واحد OM5 50/125 چند حالته کابل مینی گرد با پهنای باند بالا کابل تنه
کابل صندوق عقب 96 هسته ای MPO از یک کابل مینی 96 هسته ای با 12 فیبر در هر واحد (قابل تنظیم بر اساس نیازها) استفاده می کند که یکپارچگی بالاتر و صرفه جویی در فضا را در مدیریت کابل ارائه می دهد.این کابل از فیبر OM5 چند حالته حساس به خم ساخته شده است که پهنای باند بیشتر و فواصل انتقال طولانی تری را ارائه می دهد.دارای یک نخ آرامید به عنوان یک عنصر تقویت کننده برای افزایش استحکام کششی است.کابل را می توان با درجه ضد شعله OFNP ساخت که از مقاومت در برابر آتش اطمینان حاصل می کند.برای جلوگیری از گرد و غبار و رطوبت و محافظت در برابر آسیب الکترواستاتیک در یک کیسه ضد الکتریسیته ساکن بسته بندی شده است.
* امکانات
|
① فیبر OM5 پهنای باند بالاتری را فراهم می کند |
②کابل تنه 96 هسته ای برای مدیریت و سازماندهی آسان است |
||||
|
|
|
||||
|
③ فاصله انتقال طولانی، قادر به رسیدن به 150 متر برای 400G |
④ دوام MPO تا 500 بار |
||||
|
|
|
||||
|
⑤ مطابق با استانداردهای IEC-61754-7 و TIA-604-5 (FOCIS-5) |
- |
||||
|
|
- |
||||
* برنامه های کاربردی
1. کابل کشی شبکه مرکز داده.
سیستم های ارتباطی نوری 2.40G/100G، ماژول های نوری QSFP.
3. سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx.
* پارامترهای اتصال MPO
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
اتصال MPO |
استاندارد SM |
0.2dB |
0.75 دسی بل |
APC≥60dB |
|
|
SM Low Loss |
0.1dB |
0.35 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM کم تلفات |
0.1dB |
0.35 دسی بل |
|||
|
مرد / زن |
نر : با سنجاق زن : بدون سنجاق |
||||
* پارامترهای هندسی سه بعدی
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
* پارامترهای کابل
|
مورد |
پارامتر |
||||||
|
نوع فیبر |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
تعداد فیبر |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
تعداد واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
24 هسته / واحد |
|
عضو قوای مرکزی |
/ |
/ |
FRP |
||||
|
قطر بیرونی واحد کابل فرعی |
3.0 میلی متر |
||||||
|
مواد ژاکت واحد کابل فرعی |
PVC/LSZH |
||||||
|
رنگ ژاکت واحد کابل فرعی |
زرد / نارنجی / سبز / بنفش هدر / سفارشی سازی |
||||||
|
عضو قدرت واحد کابل فرعی |
نخ آرامید |
||||||
|
قطر ژاکت بیرونی |
9.5 میلی متر |
9.5 میلی متر |
11.5 میلی متر |
13.5 میلی متر |
17.0 میلی متر |
||
|
جنس ژاکت بیرونی |
PVC/LSZH |
||||||
|
رنگ ژاکت بیرونی |
زرد / نارنجی / سبز / بنفش هدر / سفارشی سازی |
||||||
|
مقاومت کششی (بلند مدت) |
300 نیوتن |
200 نیوتن |
400 نیوتن |
800 نیوتن |
1600 نیوتن |
||
|
مقاومت کششی (کوتاه مدت) |
600 نیوتن |
400 نیوتن |
1000 نیوتن |
1500 نیوتن |
3000 نیوتن |
||
|
مقاومت در برابر خرد شدن (دراز مدت) |
300 نیوتن / 10 سانتی متر |
||||||
|
مقاومت در برابر خرد شدن (کوتاه مدت) |
1000 نیوتن / 10 سانتی متر |
||||||
|
حداقل شعاع خمشی (دینامیک) |
20D |
||||||
|
حداقل شعاع خمشی (ایستا) |
10D |
||||||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
||||||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
||||||
|
رتبه بندی آتش |
OFN / OFNR / OFNP |
||||||
* انتخاب بوت اتصال
|
نوع بوت MPO |
||||
|
تایپ کنید |
مشخصات |
کابل OD قابل اجرا |
تصویر |
نقاشی ها |
|
چکمه گرد |
3.0 بوت L=33mm |
3.0/3.2 |
|
|
|
3.0 بوت L=17mm |
3.0/3.2 |
|
|
|
|
چکمه تخت |
3.0 بوت L=25mm |
3.0/3.2 |
|
|
|
زبانه فشار-کشیدن |
یونیورسال برای همه چکمه ها |
جهانی |
|
|
*گزینه های رنگ رابط
|
کانکتور MPO |
||||
|
حالت تک |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
چند حالته |
رنگ بژ |
آبی |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
لیمو سبز |
|||
|
شماره رنگ مرجع PANTONE 7641C |
شماره رنگ مرجع PANTONE 375C |
|||
|
|
|
|||
* انتخاب قطبیت
|
پچ کورد 12F |
||||
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
کارتن ضخیم شده |
* استحکام کارخانه
|
تخصص: JFOPT بیش از 10 سال است که بر تولید جامپرهای MPO با تخصص حرفه ای و مجموعه کاملی از تجهیزات با برند برتر (SUMIX/JRG/OPTOTEST) تمرکز کرده است که امکان تولید جامپرهای MPO با کیفیت و کارایی بالا را فراهم می کند. |
|
||||
|
ظرفیت تولید: JFOPT دارای 5 خط تولید و تجهیزات MPO برای تولید مقدار زیادی جامپر MPO به سرعت و کارآمد برای برآورده کردن خواسته های مشتری است. |
|
||||
|
کنترل کیفیت: JFOPT کنترل کیفیت دقیق را در سراسر مواد خام و فرآیند تولید، با بازرسی و نظارت بر کیفیت حرفه ای در هر مرحله، از جمله آزمایش تداخل 100٪ سه بعدی، آزمایش تلفات درج، و بازرسی نهایی برای اطمینان از کیفیت محصول، اجرا می کند. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT می تواند استانداردهای تولید جامپر MPO را بر اساس نیاز مشتری توسعه دهد و به شدت به آن پایبند باشد تا از ثبات محصول و ثبات عملکرد اطمینان حاصل کند. |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های تکنولوژیکی تاکید دارد و یک تیم تحقیق و توسعه حرفه ای دارد که به توسعه جامپرهای MPO پیشرفته تر و با کارایی بالاتر اختصاص دارد. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و نگهداری پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای MPO چه مسائلی باید در نظر گرفته شود؟
طول جامپر / مواد کابل / نوع فیبر و تعداد هسته / کانکتورهای نر یا ماده / استانداردهای از دست دادن درج / الزامات رنگ / برچسب‌ها و درخواست‌های سفارشی‌سازی.
2. چگونه از پارامترهای پایدار برای جامپرهای MPO خود اطمینان حاصل کنیم؟
جامپرهای MPO JFOPT تحت آزمایش 100٪ تداخل سنج 3 بعدی و آزمایش 100٪ تلفات درج قرار می گیرند و پارامترهای پایدار را تضمین می کنند.
3. زمان تحویل ما چقدر است؟
ما ظرفیت تولید ماهانه 30000 کانکتور MPO داریم که تحویل سریع را تضمین می کند.
4. چه محصولات دیگری مرتبط با MPO ارائه می دهیم؟
علاوه بر جامپرهای MPO، ما لوپ بک های MPO، تضعیف کننده های MPO، آداپتورهای مرد به زن MPO، جامپرهای MT و سایر محصولات مرتبط با MPO را نیز تولید می کنیم.
