کابل فیبر نوری تاکتیکی میدان زرهی TPU مقاوم در برابر سایش و کشش فشار

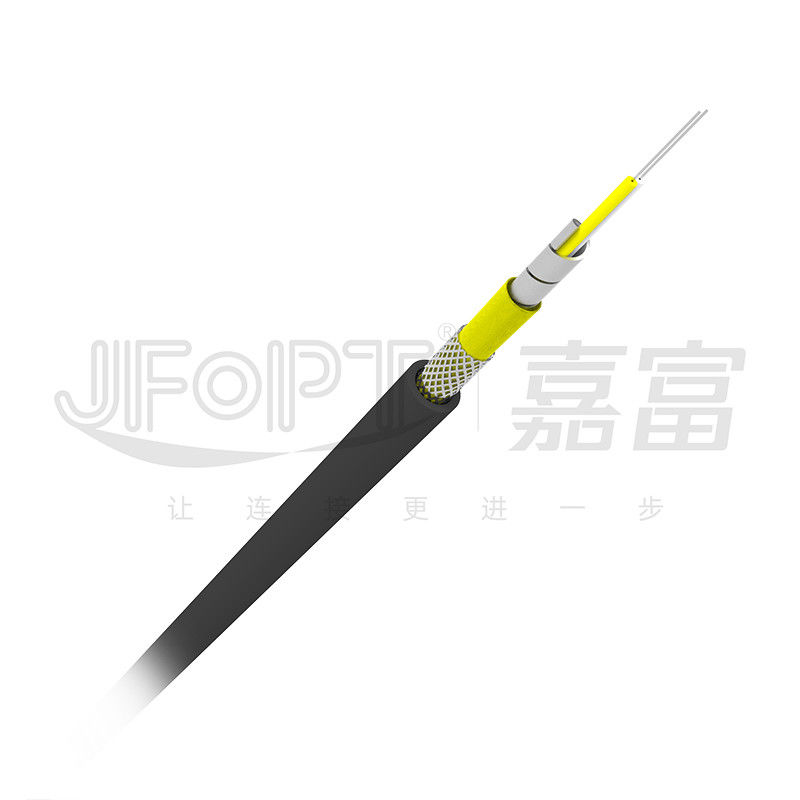

① زره فلزی دولایه دوام بیشتری را فراهم می کند و برای محیط های خشن مناسب است و در برابر نیش جوندگان، کشش، فشرده سازی و پیچش مقاومت می کند.

②سازگار با کشنده کابل، امکان استقرار سریع و کارآمد کابل را در میدان

③کابل از افزودن کیت فن‌آوت پشتیبانی می‌کند و با رزوه‌کردن یک لوله زره فلزی جداگانه امکان خاتمه فیبر جداگانه را فراهم می‌کند.

-

-

موارد

مشخصات فنی

تعداد فیبر

2

فیبر بافر محکم

قطر خارجی

0.6±0.1 میلی متر

مواد

پی وی سی

لوله فولادی ضد زنگ

مواد

SUS204

قطر داخلی

0.05±1.2 میلی متر

0.05±1.3 میلی متر

قطر خارجی

0.05±1.65 میلی متر

0.05±1.8 میلی متر

لایه بافته فلزی

مواد

SUS304

ژاکت بیرونی ابعاد / میلی متر

مواد

TPU

رنگ

مشکی / مشخص شده توسط مشتری

ضخامت

0.05±0.55 میلی متر

0.9±0.1 میلی متر

قطر خارجی

0.1±3.3 میلی متر

0.1±5.0 میلی متر

موارد

مشخصات فنی

تعداد فیبر

2

ژاکت بیرونی ابعاد / میلی متر

0.1±3.3 میلی متر

5.0±0.1 میلی متر

تنش (بلند مدت) / N

300

400

تنش (کوتاه مدت) / N

600

800

خرد / N / 10 سانتی متر

300

حداقلشعاع خمش/mm

30D

دمای عملیاتی/℃

-40+80

دمای ذخیره سازی/℃

-40+80

حالت تک

موارد

واحد

G.652D

G.657A1

G.657A2

قطر میدان حالت

1310 نانومتر

میکرومتر

0.4±9.1

8.8±0.4

8.8±0.4

1550 نانومتر

میکرومتر

0.5±10.4

0.5±9.8

0.5±9.8

قطر روکش

میکرومتر

1±125

0.7±125

0.7±125

روکش غیر دایره ای

%

≤1

≤0.7

≤0.7

خطای تمرکز روی روکش هسته

میکرومتر

≤0.6

≤0.5

≤0.5

قطر پوشش

میکرومتر

7±245

245±5

245±5

پوشش غیر دایره ای

%

≤6.0

≤6.0

≤6.0

خطای تمرکز روکش پوشش

میکرومتر

≤12.0

≤12.0

≤12.0

طول موج قطع کابل

نانومتر

λcc≤1260

λcc≤1260

λcc≤1260

تضعیفی
(حداکثر)

1310 نانومتر

دسی بل در کیلومتر

≤0.34

≤0.35

≤0.35

1550 نانومتر

دسی بل در کیلومتر

≤0.2

≤0.21

≤0.21

چند حالته

موارد

واحد

62.5/125

50/125

OM3-150

OM3-300

OM4

قطر هسته

میکرومتر

2.5±62.5

50±2.5

50±2.5

50±2.5

50±2.5

قطر روکش

میکرومتر

125±1.0

125±1.0

125±1.0

125±1.0

125±1.0

هسته غیر دایره ای

%

≤5.0

≤5.0

≤5.0

≤5.0

≤5.0

روکش غیر دایره ای

%

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

خطای تمرکز روی روکش هسته

میکرومتر

≤1.5

≤1.5

≤1.0

≤1.0

≤1.0

قطر پوشش

میکرومتر

7±245

7±245

7±245

7±245

7±245

پوشش غیر دایره ای

%

≤6.0

≤6.0

≤6.0

≤6.0

≤6.0

خطای تمرکز روکش پوشش

میکرومتر

≤12.0

≤12.0

≤12.0

≤12.0

≤12.0

پهنای باند OFL

850 نانومتر

مگاهرتز · کیلومتر

≥160

≥500

≥700

≥1500

≥3500

1300 نانومتر

مگاهرتز · کیلومتر

≥500

≥500

≥500

≥500

≥500

ضریب تضعیف

850 نانومتر

دسی بل در کیلومتر

≤3.0

≤2.5

≤2.3

≤2.3

≤2.3

1300 نانومتر

دسی بل در کیلومتر

≤0.8

≤0.7

≤0.6

≤0.6

≤0.6

بسته بندی شده روی درام

درام مهر و موم شده است

تخصص:

JFOPT دارای یک تیم تحقیق و توسعه حرفه ای، فناوری تولید و تجهیزات برای تولید ساختارهای مختلف کابل های تاکتیکی میدانی، از جمله غیر فلزی تمام دی الکتریک، زره، زره زیر واحد، عضو غیرفلزی/فلزی مرکز مقاومت و غیره است.

ظرفیت تولید:

JFOPT دارای یک خط تولید و تجهیزات برای کابل های با قطر بزرگ است که طول های سفارشی، درام سفارشی و سایر تولیدات دسته ای را برای رفع نیازهای مشتری ارائه می دهد.

کنترل کیفیت:

JFOPT کنترل کیفیت دقیق را اجرا می کند و موادی را انتخاب می کند که کاملاً با الزامات استاندارد بین المللی، ملی یا صنعتی مطابقت داشته باشد و می تواند گواهینامه مربوطه را ارائه دهد.

استاندارد سازی:

تیم حرفه ای JFOPT نیازهای خاص شما را درک می کند و راه حل های سفارشی ارائه می دهد.خواه ساخت ایستگاه پایه، توسعه، یا تعمیر و نگهداری باشد، ما می توانیم مشاوره و پشتیبانی حرفه ای را برای اطمینان از پیشرفت نرم پروژه های شما ارائه دهیم.

نوآوری فناوری:

JFOPT بر نوآوری های فناورانه، انجام تحقیقات و ارتقاء توسعه سالانه برای محصولات و معرفی مداوم محصولات نوآورانه برای پاسخگویی به تقاضاهای در حال تحول بازار تمرکز دارد.

خدمات و پشتیبانی فنی:

JFOPT نه تنها محصولات با کیفیت بالا را ارائه می دهد، بلکه پشتیبانی فنی و خدمات پس از فروش را نیز ارائه می دهد.تیم فنی حرفه ای ما می تواند راهنمایی نصب، تست عملکرد، عیب یابی و سایر خدمات را ارائه دهد.
