محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
شماره مدل:
JFOC-GYFJKH
با ما تماس بگیرید

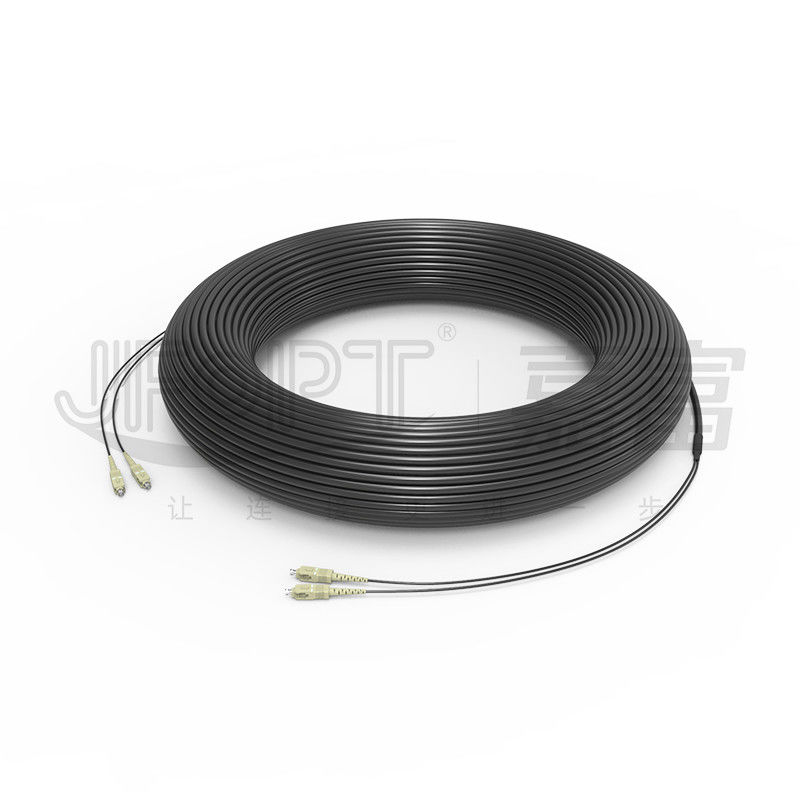

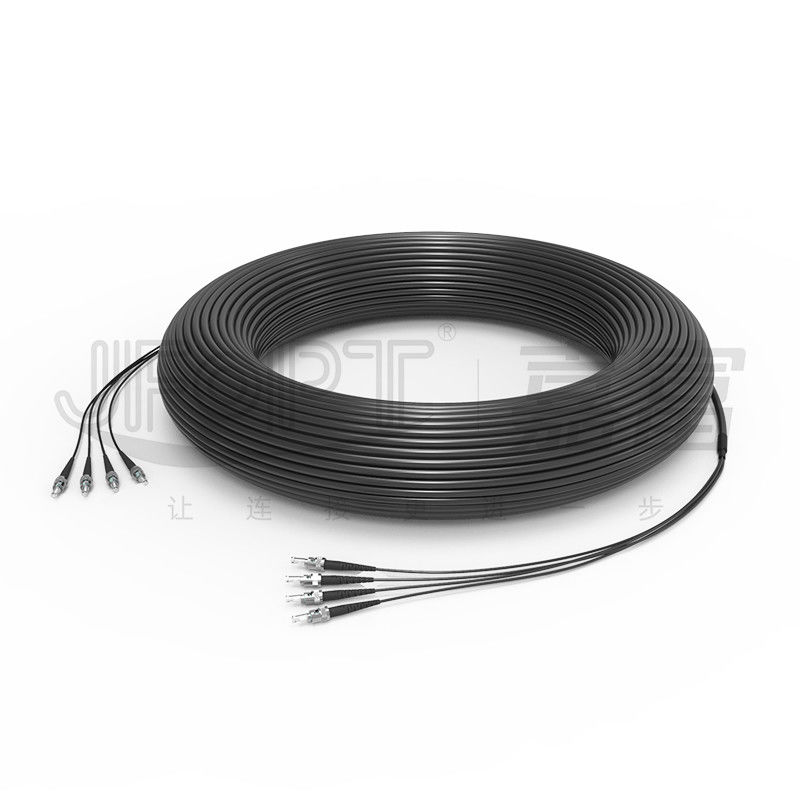

کابل زره پوش FTTA با قطر بیرونی کوچک چند فیبر برای ایستگاه پایه از قبل پایانه شده مقاومت در برابر له شدن گرد BBU-RRU
کابل ایستگاه پایه زره پوش تک لایه از یک کابل نوری تک هسته ای به عنوان واحد کابل فرعی استفاده می کند.واحد کابل فرعی از یک کابل روکش 0.9 میلی متری و نخ آرامید برای تقویت تشکیل شده است.کابل فرعی با یک لایه زره فولادی ضد زنگ پیچیده شده است که بیشتر با یک لایه نخ آرامید پوشانده شده است.در نهایت، کابل با یک لایه بیرونی از مواد PVC/LSZH/TPU اکسترود می شود تا مجموعه کابل نهایی را تشکیل دهد.
* مشخصات محصول
|
① طراحی زره یک راه حل مقرون به صرفه ارائه می دهد |
②انشعاب مستقیم امکان سفارشی کردن طول شاخه های جداگانه را فراهم می کند |
|
|
|
|
③ به طور گسترده در انتقال از راه دور FTTA در ایستگاه های پایه استفاده می شود |
- |
|
|
- |
* برنامه های کاربردی
1. سیستم های ارتباطی ایستگاه پایه
2.سیستم های نظارت تصویری

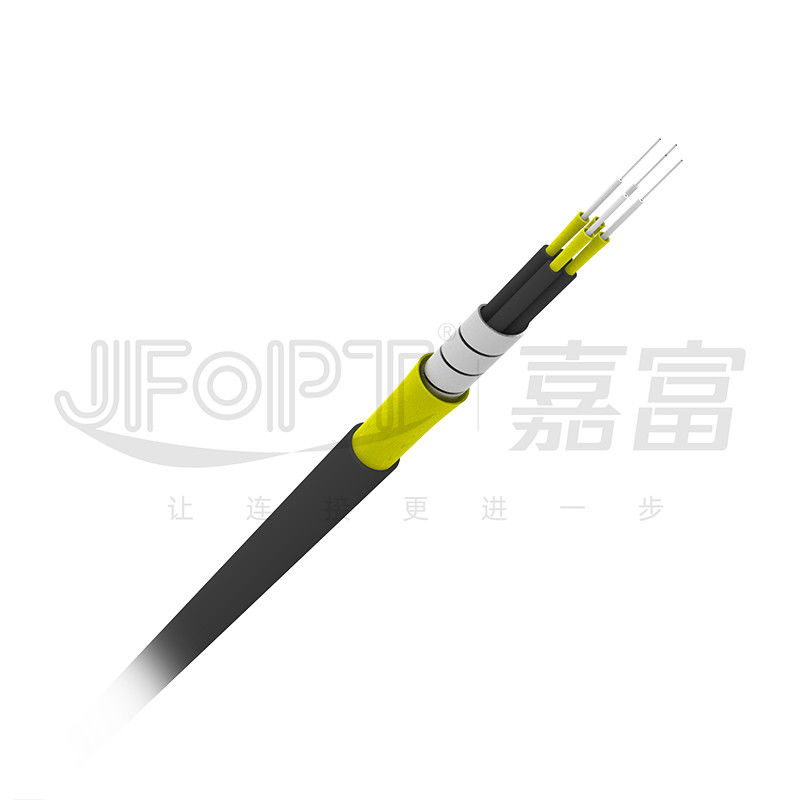

*ارائه ساختار
* پارامترهای کابل
|
موارد |
مشخصات فنی |
|||||||
|
تعداد فیبر |
2 |
4 |
||||||
|
درونی |
مواد |
LSZH |
||||||
|
ضخامت |
0.4mm±0.05mm |
|||||||
|
قطر خارجی |
1.9mm±0.1mm |
|||||||
|
لوله فولادی ضد زنگ |
مواد |
SUS204 |
||||||
|
قطر خارجی |
4.8mm±0.3mm |
6.0mm±0.3mm |
||||||
|
ضخامت |
0.4mm±0.05mm |
|||||||
|
شکاف |
0.3mm±0.10mm |
|||||||
|
استحکام - قدرت |
مدل |
نخ آرامید |
||||||
|
موقعیت 1 |
خارج از فیبر تنگ بافر |
|||||||
|
موقعیت 2 |
خارج از لوله فولادی ضد زنگ |
|||||||
|
ژاکت بیرونی |
مواد |
LSZH |
||||||
|
رنگ |
مشکی |
|||||||
|
ضخامت |
0.9mm±0.1mm |
1.1mm±0.1mm |
||||||
|
قطر بیرون |
7.0mm±0.3mm |
8.0mm±0.5mm |
||||||
* عملکرد مکانیکی
|
موارد |
مشخصات فنی |
|||||||
|
تعداد فیبر |
2 |
4 |
||||||
|
مقاومت در برابر فشار/N/100m |
≥3000 |
|||||||
|
کشش (کوتاه مدت)/N/10cm |
≥1000 |
≥1200 |
||||||
|
کشش (بلند مدت)/N/10cm |
≥600 |
≥800 |
||||||
|
وزن/کیلوگرم/کیلومتر |
65 |
85 |
||||||
|
دمای عملیاتی/℃ |
-40 ~ 80 |
|||||||
|
دمای ذخیره سازی/℃ |
-40 ~ 80 |
|||||||
* پارامترهای فیبر
|
حالت تک |
|||||||
|
موارد |
واحد |
G.652D |
G.657A1 |
G.657A2 |
|||
|
قطر میدان حالت |
1310 نانومتر |
میکرومتر |
0.4±9.1 |
8.8±0.4 |
8.8±0.4 |
||
|
1550 نانومتر |
میکرومتر |
0.5±10.4 |
0.5±9.8 |
0.5±9.8 |
|||
|
قطر روکش |
میکرومتر |
1±125 |
0.7±125 |
0.7±125 |
|||
|
روکش غیر دایره ای |
% |
≤1 |
≤0.7 |
≤0.7 |
|||
|
خطای تمرکز روی روکش هسته |
میکرومتر |
≤0.6 |
≤0.5 |
≤0.5 |
|||
|
قطر پوشش |
میکرومتر |
7±245 |
245±5 |
245±5 |
|||
|
پوشش غیر دایره ای |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
خطای تمرکز روکش پوشش |
میکرومتر |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
طول موج قطع کابل |
نانومتر |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
تضعیفی |
1310 نانومتر |
دسی بل در کیلومتر |
≤0.4 |
≤0.4 |
≤0.4 |
||
|
1550 نانومتر |
دسی بل در کیلومتر |
≤0.3 |
≤0.3 |
≤0.3 |
|||
|
چند حالته |
|||||||
|
موارد |
واحد |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
قطر هسته |
میکرومتر |
2.5±62.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
|
|
قطر روکش |
میکرومتر |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
هسته غیر دایره ای |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
روکش غیر دایره ای |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
خطای تمرکز روی روکش هسته |
میکرومتر |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
قطر پوشش |
میکرومتر |
7±245 |
7±245 |
7±245 |
7±245 |
7±245 |
|
|
پوشش غیر دایره ای |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
خطای تمرکز روکش پوشش |
میکرومتر |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
پهنای باند OFL |
850 نانومتر |
مگاهرتز · کیلومتر |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300 نانومتر |
مگاهرتز · کیلومتر |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
ضریب تضعیف |
850 نانومتر |
دسی بل در کیلومتر |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
1300 نانومتر |
دسی بل در کیلومتر |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
*بسته بندی محصول
|
|
|
|
بسته بندی شده روی درام |
درام مهر و موم شده است |
* استحکام کارخانه
|
تخصص: JFOPT دارای یک تیم تحقیق و توسعه حرفه ای، فناوری تولید و تجهیزات برای تولید ساختارهای مختلف کابل های فیبر ایستگاه پایه، از جمله غیر فلزی تمام دی الکتریک، زره، زره زیر واحد، عضو غیرفلزی/فلزی مرکز مقاومت و غیره است. |
|
||||
|
ظرفیت تولید: JFOPT دارای یک خط تولید و تجهیزات برای پوشش کابل با قطر بزرگ است که طول های سفارشی، کویلینگ سفارشی و تولید دسته ای را برای رفع نیازهای مشتری ارائه می دهد. |
|
||||
|
کنترل کیفیت: JFOPT کنترل کیفیت دقیق را اجرا می کند و موادی را انتخاب می کند که کاملاً با الزامات استاندارد بین المللی، ملی یا صنعتی مطابقت داشته باشد و می تواند گواهینامه مربوطه را ارائه دهد. |
|
||||
|
استاندارد سازی: تیم حرفه ای JFOPT نیازهای خاص شما را درک می کند و راه حل های سفارشی ارائه می دهد.خواه ساخت ایستگاه پایه، توسعه، یا تعمیر و نگهداری باشد، ما می توانیم مشاوره و پشتیبانی حرفه ای را برای اطمینان از پیشرفت نرم پروژه های شما ارائه دهیم. |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های فناورانه، انجام تحقیقات و ارتقاء توسعه سالانه برای محصولات و معرفی مداوم محصولات نوآورانه برای پاسخگویی به تقاضاهای در حال تحول بازار تمرکز دارد. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT نه تنها محصولات با کیفیت بالا را ارائه می دهد، بلکه پشتیبانی فنی و خدمات پس از فروش را نیز ارائه می دهد.تیم فنی حرفه ای ما می تواند راهنمایی نصب، تست عملکرد، عیب یابی و سایر خدمات را ارائه دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام انتخاب کابل فیبر نوری چه مواردی باید در نظر گرفته شود؟
مهم است که نوع کابل، تعداد فیبر، رنگ، قطر بیرونی، مواد، درجه آتش، عملکرد مکانیکی و سایر مشخصات مربوطه را در نظر بگیرید.
2. آیا می توانیم رنگ های سفارشی و چاپ روی کابل ها را درخواست کنیم؟
بله، ما می توانیم رنگ ها و چاپ کابل را بر اساس نمونه ها و محتوایی که ارائه می کنید سفارشی کنیم.
3. آیا می توانیم کابل های فیبر نوری را برای استفاده در ایستگاه پایه به جامپرهای فیبر نوری از راه دور پردازش کنیم؟
ما یک خط تولید پردازش کانکتور حرفه ای داریم که می تواند کابل های فیبر نوری مختلف را در جامپرهای فیبر نوری مورد نیاز شما برای کاربردهای ایستگاه پایه پردازش کند.
4. چه نوع دیگری از کابل های فیبر نوری را می توانیم بسازیم؟
ما می توانیم انواع کابل های فیبر نوری داخلی و خارجی، از جمله کابل های دراپ، کابل های کوچک، کابل های btreakout، ADSS، GYTA، GYTS، GYXTW و موارد دیگر را تولید کنیم.
5. زمان تحویل ما چقدر است؟
برای کابل های فیبر نوری معمولی، ما معمولاً 3 روز کاری زمان تحویل داریم.
