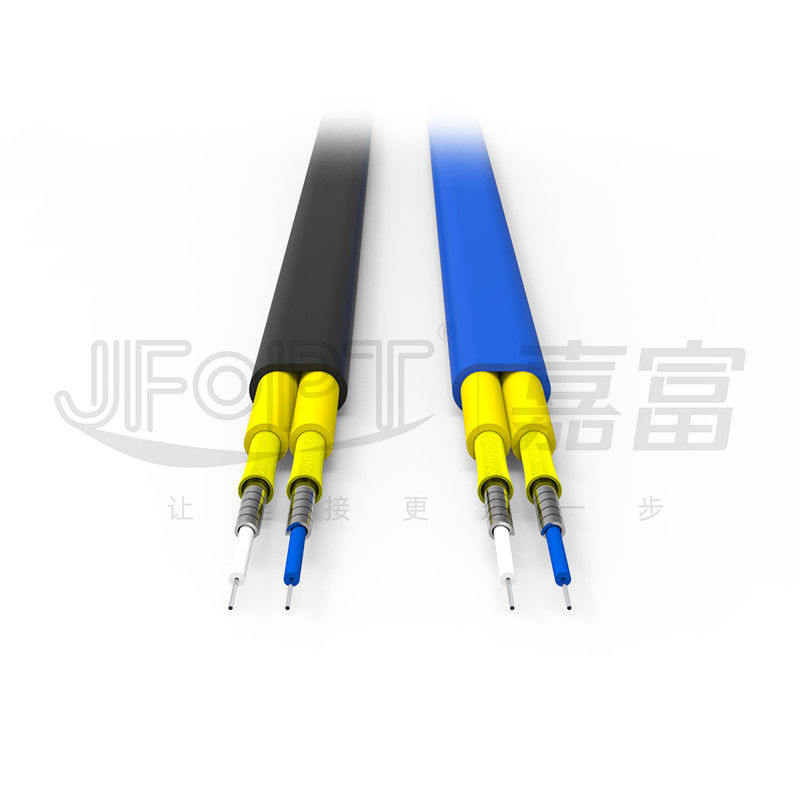

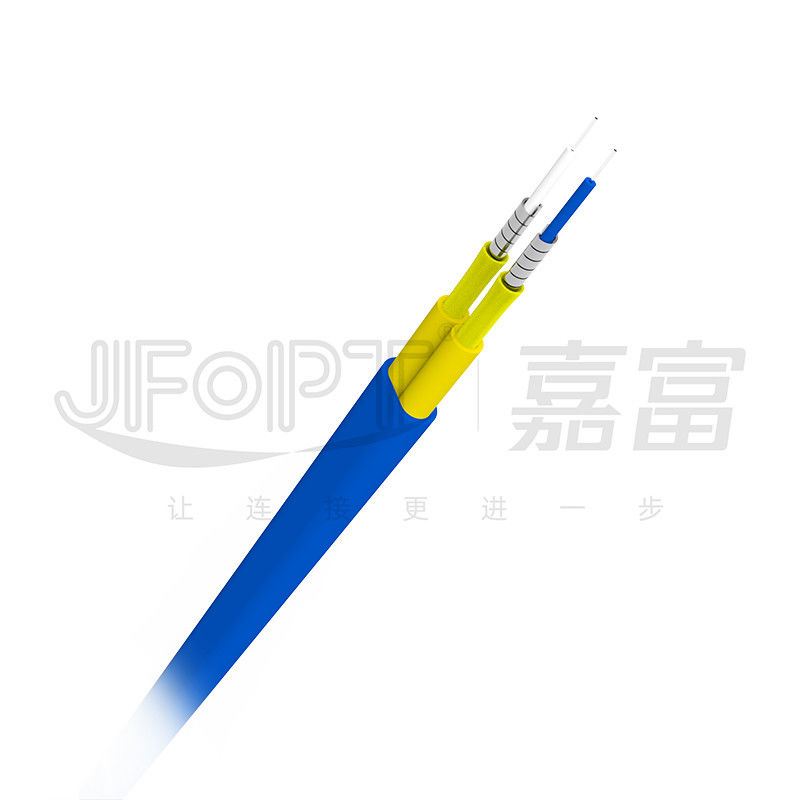

زره پوش دو هسته ای کابل فیبر نوری 3.0 میلی متری کابل فرعی زره ​​پوش با لوله مارپیچ

① دو کابل فرعی 3.0 میلی متری با یک غلاف محافظ پوشانده شده اند تا مقاومت کششی و سایش را افزایش دهند.

② می تواند برای انتقال ارتباط بین سازه های مکانیکی متحرک استفاده شود

③ می توان با کیت کشش چشم برای کشش مسافت طولانی اضافه کرد

④هر هسته کابل فرعی به صورت جداگانه برای محافظت زره پوش شده است

موارد

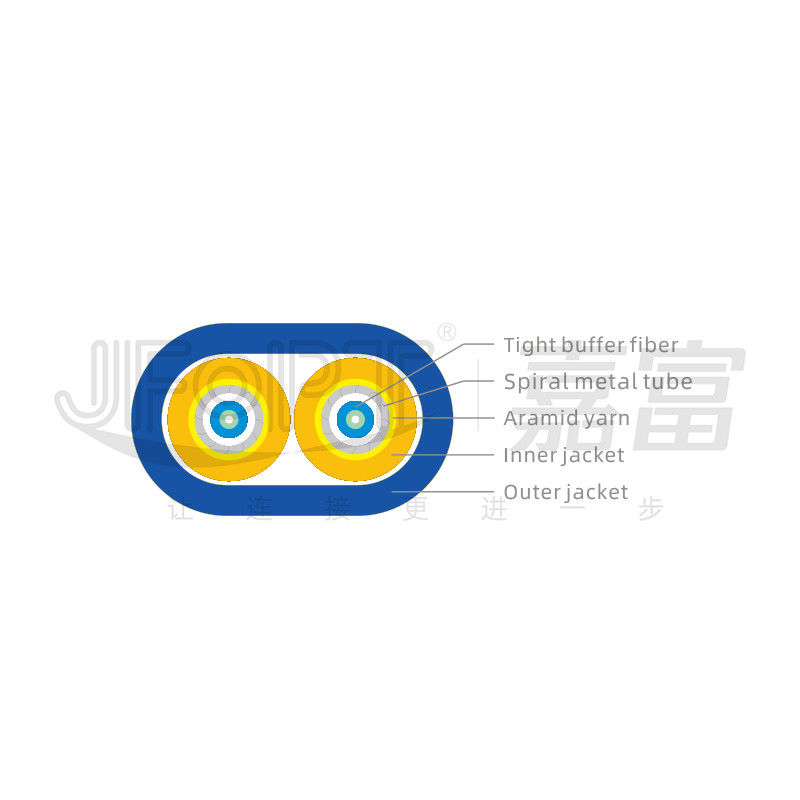

مشخصات فنی

تعداد فیبر

2

کابل فرعی

بافر محکم

بعد، ابعاد، اندازه

0.05±0.85 میلی متر

مواد

PVC/LSZH

رنگ

سفید/زرد(SM) آبی/نارنجی(MM)

لوله زره پوش

بعد، ابعاد، اندازه

0.1±1.65 میلی متر

مواد

SUS304

عضو قدرت

نخ آرامید

ژاکت

بعد، ابعاد، اندازه

3.0±0.1 میلی متر

مواد

PVC/LSZH

رنگ

زرد (SM) / نارنجی (MM) یا سفارشی

شناسایی کابل فرعی

1# - 2#

ژاکت بیرونی

بعد، ابعاد، اندازه

(4.0*7.0)±0.2 میلی متر

مواد

PVC/LSZH/TPU

رنگ

مشکی یا سفارشی

موارد

مشخصات فنی

تعداد فیبر

2

تنش (بلند مدت) / N

400

تنش (کوتاه مدت) / N

600

خرد / N / 100 میلی متر

3000

حداقلشعاع خمشی (دینامیک)/mm

60D

حداقلشعاع خمش (استاتیک)/mm

30D

دمای عملیاتی/℃

-20~70 (PVC)/-40~+80 (LSZH/TPU)

دمای ذخیره سازی/℃

-40+80

حالت تک

موارد

واحد

G.652D

G.657A1

G.657A2

قطر میدان حالت

1310 نانومتر

میکرومتر

0.4±9.1

8.8±0.4

8.8±0.4

1550 نانومتر

میکرومتر

0.5±10.4

0.5±9.8

0.5±9.8

قطر روکش

میکرومتر

1±125

0.7±125

0.7±125

روکش غیر دایره ای

%

≤1

≤0.7

≤0.7

خطای تمرکز روی روکش هسته

میکرومتر

≤0.6

≤0.5

≤0.5

قطر پوشش

میکرومتر

7±245

245±5

245±5

پوشش غیر دایره ای

%

≤6.0

≤6.0

≤6.0

خطای تمرکز روکش پوشش

میکرومتر

≤12.0

≤12.0

≤12.0

طول موج قطع کابل

نانومتر

λcc≤1260

λcc≤1260

λcc≤1260

تضعیفی
(حداکثر)

1310 نانومتر

دسی بل در کیلومتر

≤0.34

≤0.35

≤0.35

1550 نانومتر

دسی بل در کیلومتر

≤0.2

≤0.21

≤0.21

چند حالته

موارد

واحد

62.5/125

50/125

OM3-150

OM3-300

OM4

قطر هسته

میکرومتر

2.5±62.5

50±2.5

50±2.5

50±2.5

50±2.5

قطر روکش

میکرومتر

125±1.0

125±1.0

125±1.0

125±1.0

125±1.0

هسته غیر دایره ای

%

≤5.0

≤5.0

≤5.0

≤5.0

≤5.0

روکش غیر دایره ای

%

≤1.0

≤1.0

≤1.0

≤1.0

≤1.0

خطای تمرکز روی روکش هسته

میکرومتر

≤1.5

≤1.5

≤1.0

≤1.0

≤1.0

قطر پوشش

میکرومتر

7±245

7±245

7±245

7±245

7±245

پوشش غیر دایره ای

%

≤6.0

≤6.0

≤6.0

≤6.0

≤6.0

خطای تمرکز روکش پوشش

میکرومتر

≤12.0

≤12.0

≤12.0

≤12.0

≤12.0

پهنای باند OFL

850 نانومتر

مگاهرتز · کیلومتر

≥160

≥500

≥700

≥1500

≥3500

1300 نانومتر

مگاهرتز · کیلومتر

≥500

≥500

≥500

≥500

≥500

ضریب تضعیف

850 نانومتر

دسی بل در کیلومتر

≤3.0

≤2.5

≤2.3

≤2.3

≤2.3

1300 نانومتر

دسی بل در کیلومتر

≤1.0

≤0.7

≤0.6

≤0.6

≤0.6

روی درام بسته بندی شده است

درام مهر و موم شده است

تخصص:

JFOPT دارای یک تیم تحقیق و توسعه حرفه ای، فناوری تولید و تجهیزات برای تولید کابل های باکیفیت است که نیازهای محیطی و نیازهای مختلف را برآورده می کند.

ظرفیت تولید:

JFOPT دارای 40 دستگاه تولید کابل زره پوش داخلی است که از تحویل به موقع سفارشات کابل زره پوش در مقیاس بزرگ اطمینان حاصل می کند.با خطوط تولید و تجهیزات حرفه ای، آنها می توانند به طور موثر مقدار زیادی کابل را برای پاسخگویی به خواسته های مشتری تولید کنند.

کنترل کیفیت:

JFOPT اقدامات کنترل کیفیت دقیق را اجرا می کند.علاوه بر بازرسی های دریافتی مواد، فرآیند تولید شامل سیستم های تست کیفیت خودکار برای اجزای مختلف مانند بافر محکم، زره مارپیچ و پوشش بیرونی می شود.تمام تجهیزات تست تولید به طور منظم نگهداری می شود.با سال ها تخصص فنی و فرآیندهای تولید بلوز زرهی بالغ، آنها می توانند تقریباً تمام ناهنجاری ها را در کابل های زره ​​پوش برطرف کنند.

تدوین استانداردها:

JFOPT دارای یک تیم تحقیق و توسعه حرفه ای و با تجربه است که می تواند کابل های متناسب با نیازهای محیطی و نیازهای مختلف را ارائه دهد و رضایت مشتری را تضمین کند.

نوآوری فناوری:

JFOPT بر نوآوری های تکنولوژیکی تاکید می کند و محصولات کابل زرهی را با ساختار، اندازه، تعداد هسته و رنگ های مختلف طراحی می کند تا نیازهای متنوع مشتریان را برآورده کند.

خدمات و پشتیبانی فنی:

JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و نگهداری پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد.
