محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
MTP - LC 24-core 3.0mm OM4 fanout با کانکتورهای LC 2.0mm
با ما تماس بگیرید

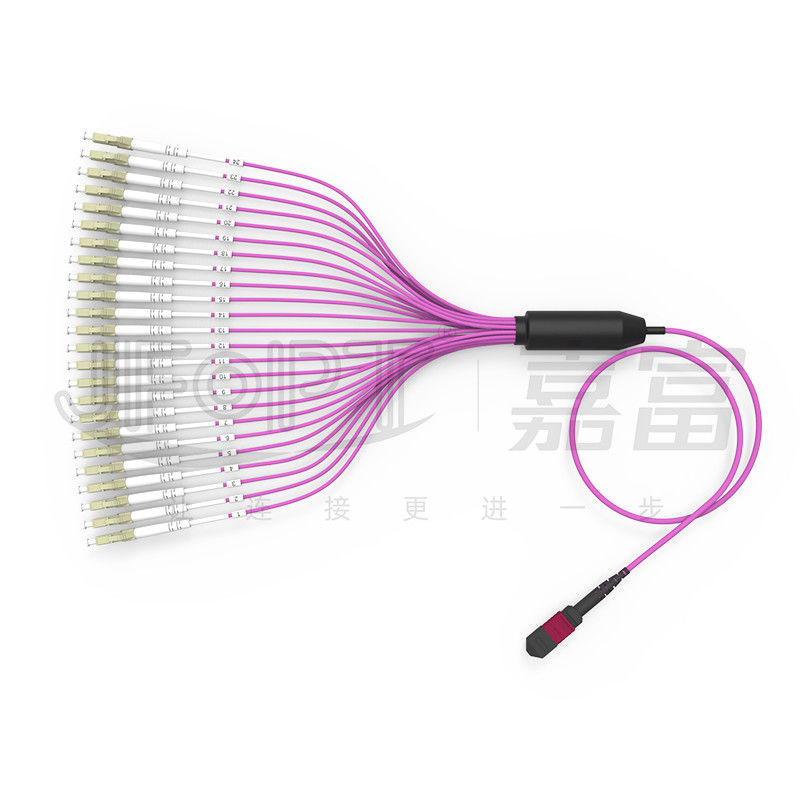

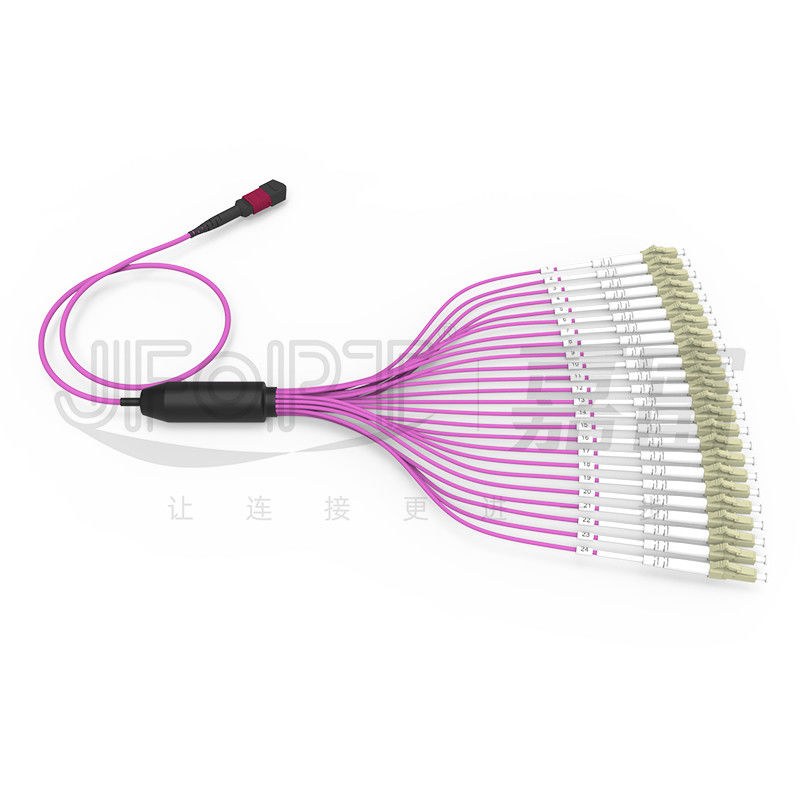

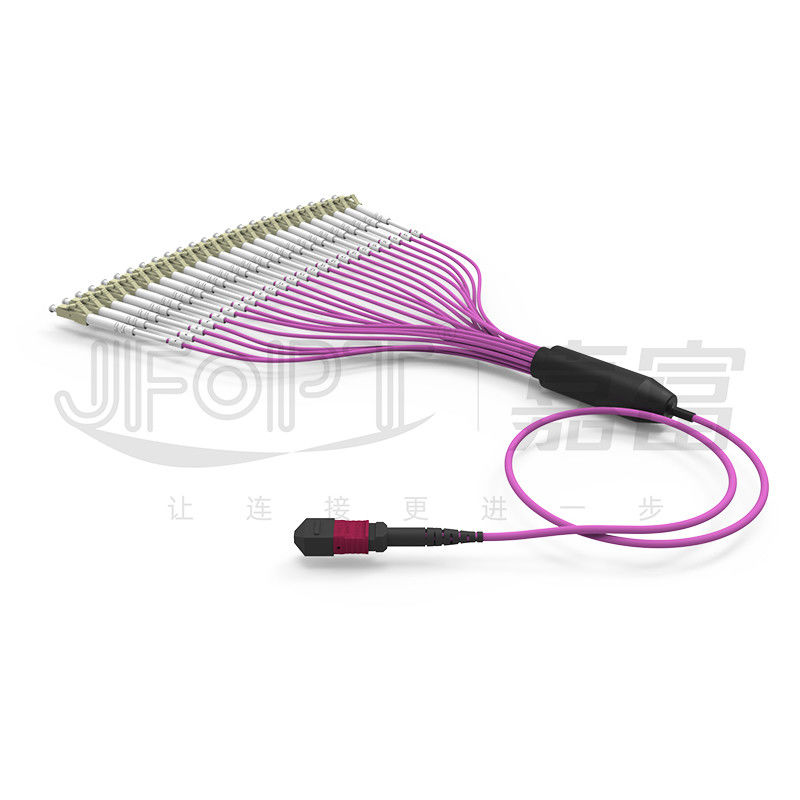

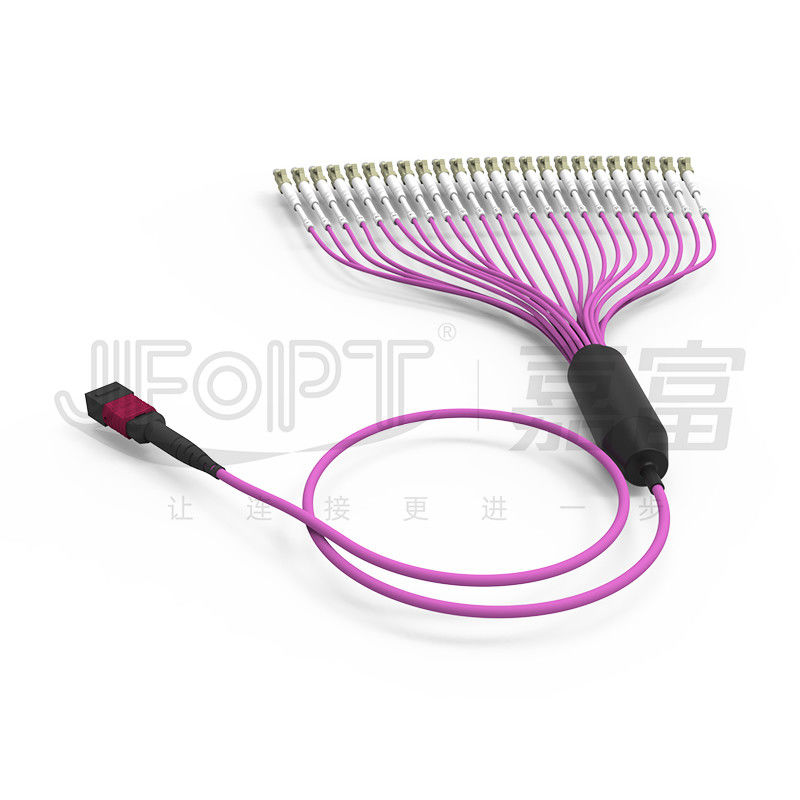

MTP - LC 24 Cores 3.0mm OM4 Mini Cable Gound with 2.0mm LC Branch MTP Patch Cord
این کابل فن‌آوت ۲۴ هسته‌ای MTP-LC دارای یک کانکتور MTP در یک طرف است و مستقیماً با کابل مینی ۲۴ هسته‌ای در سمت دیگر به ۲۴ کانکتور LC منشعب می‌شود.هم کیت fanout و هم کانکتورهای MTP در کارخانه JFOPT از قبل پایان یافته اند.این کابل جامپر انتخاب ایده آلی برای اتصال جامپرهای ستون فقرات 40G/100G با جامپرهای دوبلکس 10G است که پس از نصب راه حلی برای اتصال و بازی ارائه می دهد.کانکتورهای MTP مورد استفاده توسط JFOPT قطعات Conec اصلی ایالات متحده هستند و انتهای LC با مواد کاملاً جدید PEI ساخته شده است.فیبر و فرول ها توسط برندهای معروف صنعتی مانند YOFC/CORNING/CCTC عرضه می شوند.
* امکانات
|
① کانکتورهای اصلی Conec MTP ایالات متحده |
② کابل مینی 3.0 میلی متری با ساختار آستین شاخه 2.0 میلی متری |
||||
|
|
|
||||
|
③ طول شاخه قابل تنظیم برای عملکرد پایدار |
④ گزینه های سفارشی سازی کیت شاخه: مواد / طول / قطر خارجی / نوع اتصال |
||||
|
|
|
||||
* برنامه های کاربردی
1. کابل کشی شبکه مرکز داده.
سیستم های ارتباطی نوری 2.40G/100G، ماژول های نوری QSFP.
3. سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx.
* پارامترهای اتصال MTP
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
رابط MTP |
استاندارد SM |
0.25 دسی بل |
0.5dB |
APC≥60dB |
|
|
SM Low Loss |
0.12 دسی بل |
0.25 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.45 دسی بل |
PC≥25dB |
||
|
MM کم تلفات |
0.12 دسی بل |
0.25 دسی بل |
|||
|
مرد/زن |
نر: با سنجاق، زن: بدون سنجاق |
||||
* پارامترهای اتصال LC
|
ویژگی های اتصال دهنده |
نوع رابط |
LC |
|||
|
نوع چهره پایانی |
حالت تک: UPC / APC چند حالته: UPC |
||||
|
نوع فرول |
A - فرول سرامیکی زیرکونیا درجه |
||||
|
رنگ رابط |
آبی / سبز / بژ / آبی / بنفش / سبز لیمویی |
||||
|
از دست دادن درج |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
برگشت ضرر |
حالت تک: UPC≥50dB;APC≥60dB;چند حالته: ≥25dB |
||||
|
تکرارپذیری |
≤0.2dB |
||||
|
قابلیت تعویض |
≤0.2dB |
||||
* پارامترهای هندسی سه بعدی
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
* پارامترهای کابل
|
پروژه |
مولفه های |
|||
|
نوع فیبر |
اختیاری: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
تعداد فیبر |
اختیاری: 8/12/16/24 |
|||
|
عضو قدرت |
نخ آرامید |
|||
|
جنس ژاکت بیرونی |
اختیاری: LSZH / PVC / TPU |
|||
|
قطر ژاکت بیرونی |
3.0 میلی متر |
|||
|
رنگ ژاکت بیرونی |
سفارشی |
|||
|
مقاومت کششی (دراز مدت) |
80N |
|||
|
مقاومت کششی (کوتاه مدت) |
150 نیوتن |
|||
|
مقاومت در برابر خرد شدن (دراز مدت) |
100 نیوتن بر سانتی متر |
|||
|
مقاومت در برابر خرد شدن (کوتاه مدت) |
500 نیوتن بر سانتی متر |
|||
|
حداقل شعاع خمشی (دینامیک) |
20D |
|||
|
حداقل شعاع خمشی (ایستا) |
10D |
|||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
|||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
|||
|
رتبه بندی آتش |
اختیاری: OFN / OFNR / OFNP |
|||
*انتخاب رنگ محل اتصال رابط
|
کانکتور MTP |
||||
|
اس ام |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 346C |
شماره رنگ مرجع PANTONE 106C |
|||
|
|
|
|||
|
MM |
رنگ بژ |
مشکی |
||
|
شماره رنگ مرجع PANTONE 7534U |
شماره رنگ مرجع PANTONE Black 6C |
|||
|
|
|
|||
|
آبی |
هدر ویولت |
|||
|
شماره رنگ مرجع PANTONE 310C |
شماره رنگ مرجع PANTONE 1905C |
|||
|
|
|
|||
|
بنفش |
ارغوانی |
|||
|
شماره رنگ مرجع PANTONE 2587C |
شماره رنگ مرجع PANTONE 208C |
|||
|
|
|
|||
|
لیمو سبز |
|
|||
|
شماره رنگ مرجع PANTONE 375C |
||||
|
|
||||
*گزینه های کیت شاخه
|
|
|
|
ساختار اصلی کابل کشی |
|
|
|
|
|
Fanout با طول مساوی |
Fanout با طول نابرابر |
|
|
|
|
هر شاخه 0.9 میلی متر |
|
|
|
|
|
هر شاخه 2.0/3.0mm |
|
*انتخاب قطبیت
|
|
|
MPO |
|
|
|
LC |
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
کارتن ضخیم شده |
* استحکام کارخانه
|
تخصص: JFOPT بیش از 10 سال است که بر تولید جامپرهای MTP تمرکز کرده است، با تخصص حرفه ای و مجموعه کاملی از تجهیزات درجه یک (SUMIX/JRG/OPTOTEST)، می تواند جامپرهای MTP با کیفیت و کارایی بالا تولید کند. |
|
||||
|
ظرفیت تولید: JFOPT دارای 5 خط تولید و تجهیزات MTP است که امکان تولید سریع و کارآمد تعداد زیادی جامپر MTP را برای پاسخگویی به خواسته های مشتری فراهم می کند. |
|
||||
|
QC: JFOPT اقدامات کنترل کیفیت سختگیرانه ای را اجرا می کند، از جمله تست کیفیت حرفه ای و نظارت در هر مرحله از تهیه مواد خام تا فرآیندهای تولید.ما آزمایش تداخل 100٪ سه بعدی، آزمایش از دست دادن درج و بازرسی نهایی را برای اطمینان از کیفیت محصول انجام می دهیم. |
|
||||
|
توسعه استاندارد: JFOPT می تواند استانداردهای تولید جامپر MTP را با توجه به نیاز مشتری توسعه دهد و به شدت به آن پایبند باشد و از ثبات محصول و ثبات عملکرد اطمینان حاصل کند. |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های فناورانه تاکید دارد و یک تیم تحقیق و توسعه حرفه ای دارد که به طور مداوم جامپرهای MTP پیشرفته تر و با کارایی بالاتر را توسعه می دهند. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و تعمیرات پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای MTP چه چیزی باید در نظر گرفته شود؟
طول جامپر MTP / مواد کابل / نوع فیبر و تعداد فیبر / نر یا ماده / مشخصات از دست دادن درج / ترجیحات رنگ / الزامات برچسب‌گذاری و سفارشی‌سازی.
2. چگونه از پایداری جامپرهای MTP خود اطمینان حاصل کنیم؟
جامپرهای MTP JFOPT تحت آزمایش 100% تداخل سه بعدی و 100% تست IL&RL قرار می گیرند تا از پایداری پارامتر اطمینان حاصل شود.
3. زمان تحویل ما؟
ما ظرفیت تولید ماهانه بیش از 30000 کانکتور MTP را داریم که از تحویل سریع سفارشات شما اطمینان می دهیم.
4. چه محصولات دیگری از مشتقات MTP را ارائه می دهیم؟
ما همچنین حلقه‌های MTP / تضعیف‌کننده‌های MTP / آداپتورهای زن و مرد MTP / و جامپرهای MT / را در میان سایر محصولات مرتبط با MTP تولید می‌کنیم.
