محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
MPO - MPO 48F OM4 LSZH Heather violet 0.5m Branchout Pullingeye
با ما تماس بگیرید

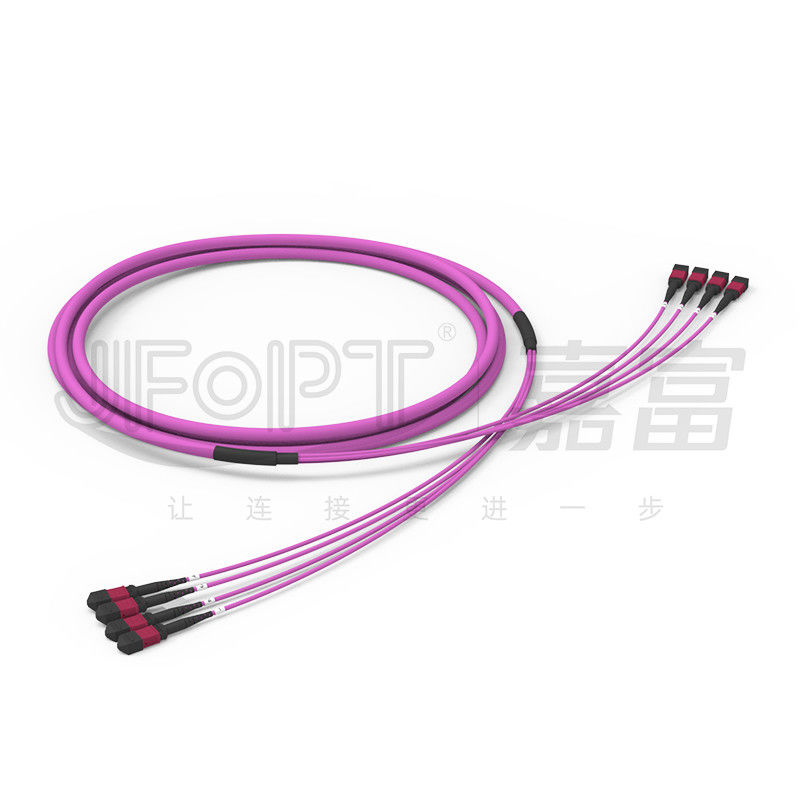

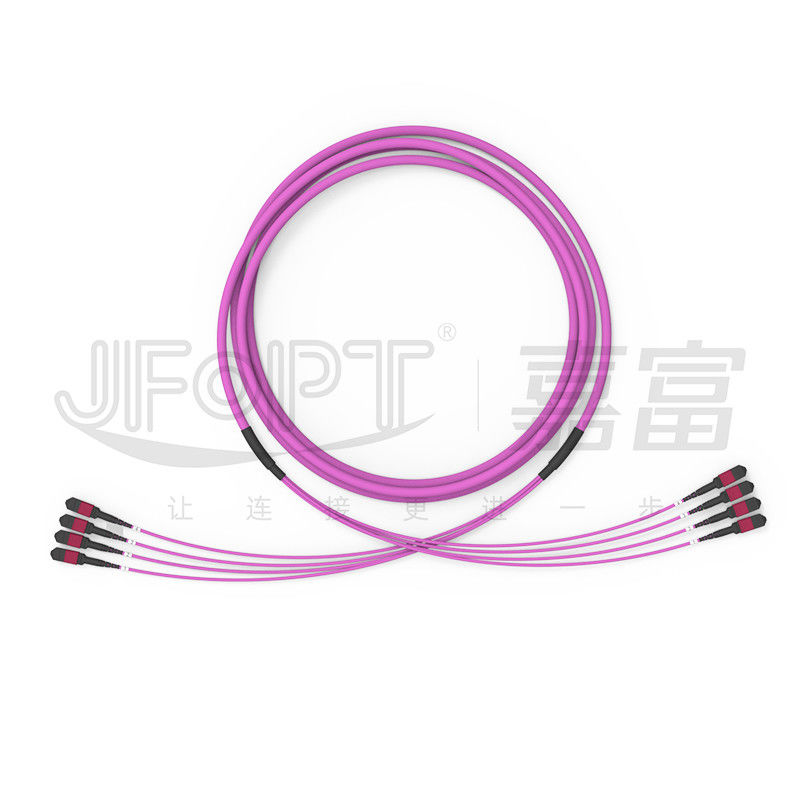

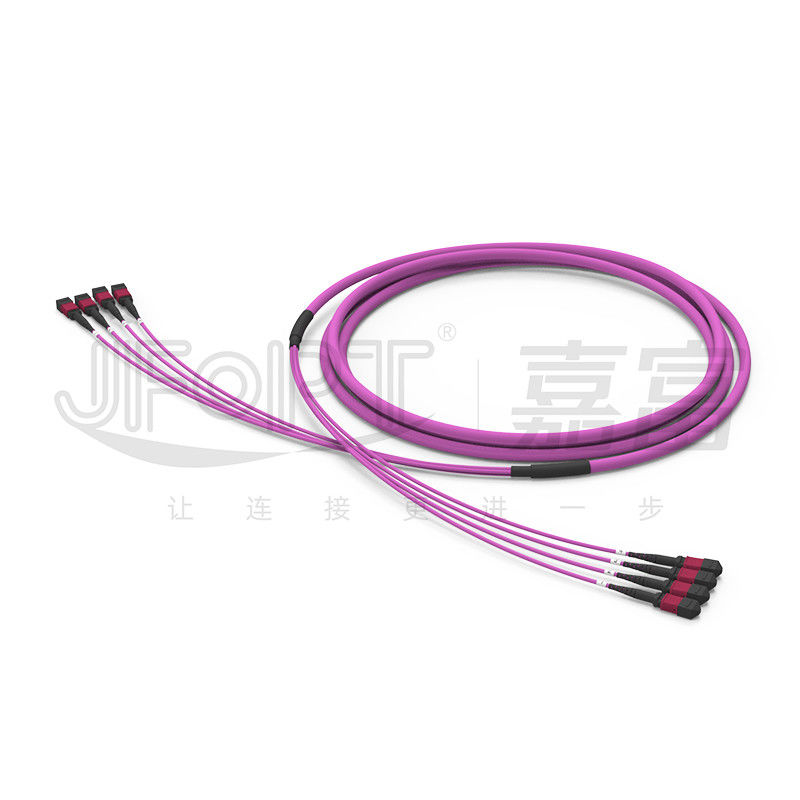

MPO Trunk Cable 48 Cores 4 - Unit Backbone Jumper OM4 Violet Purple 0.5m Branch with pulling eye
جامپر فیبر ستون فقرات 4 واحدی OM4 48 هسته ای MPO دارای 4 کانکتور MPO با 12 فیبر در هر انتها است.هر انتها دارای 4 شاخه خاتمه یافته است که با کیت چشمی با مش پیچیده شده است.انتهای توری کیت کشش چشمی به جامپر ستون فقرات ثابت می شود و با اعمال کشش، مش سفت می شود و نیروی کشش را از طریق اصطکاک بر روی کت بیرونی جامپر ستون فقرات توزیع می کند و احتمال آسیب را کاهش می دهد. ساختار شاخهجامپرهای ستون فقرات JFOPT OM4 در رنگ‌های مختلف موجود است و همچنین می‌توان آن‌ها را برای مطابقت با رنگ‌های رابط سفارشی کرد و از ظاهری یکپارچه و زیبایی‌شناختی اطمینان حاصل کرد.
* امکانات
|
① از هسته های فیبر OM4 غیر حساس به خم با کیفیت بالا استفاده می کند |
②مناسب برای اتصالات داخلی در برنامه های 40/100G |
||||
|
|
|
||||
|
③ دارای کیت کششی چشم |
④ بدون ساختار شاخه، انتقال نیروی پایدارتر را فراهم می کند |
||||
|
|
|
||||
* برنامه های کاربردی
1. سیم کشی اتاق مرکز داده.
سیستم های ارتباطی نوری 2.40G/100G، ماژول های نوری QSFP.
3. سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx.
* پارامترهای اتصال MPO
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
اتصال MPO |
استاندارد SM |
0.2dB |
0.75 دسی بل |
APC≥60dB |
|
|
SM Low Loss |
0.1dB |
0.35 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM کم تلفات |
0.1dB |
0.35 دسی بل |
|||
|
مرد/زن |
نر: با سنجاق، زن: بدون سنجاق |
||||
* پارامترهای هندسی سه بعدی
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
*پارامترهای کابل
|
مورد |
پارامتر |
||||||
|
نوع فیبر |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
تعداد فیبر |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
تعداد واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
24 هسته / واحد |
|
عضو قوای مرکزی |
/ |
/ |
FRP |
||||
|
قطر بیرونی واحد کابل فرعی |
3.0 میلی متر |
||||||
|
مواد ژاکت واحد کابل فرعی |
PVC / LSZH |
||||||
|
رنگ ژاکت واحد کابل فرعی |
زرد / نارنجی / سبز / بنفش هدر / سفارشی سازی |
||||||
|
عضو قدرت واحد کابل فرعی |
نخ آرامید |
||||||
|
قطر ژاکت بیرونی |
9.5 میلی متر |
9.5 میلی متر |
11.5 میلی متر |
13.5 میلی متر |
17.0 میلی متر |
||
|
جنس ژاکت بیرونی |
PVC / LSZH |
||||||
|
رنگ ژاکت بیرونی |
زرد / نارنجی / سبز / بنفش هدر / سفارشی سازی |
||||||
|
مقاومت کششی (بلند مدت) |
300 نیوتن |
200 نیوتن |
400 نیوتن |
800 نیوتن |
1600 نیوتن |
||
|
مقاومت کششی (کوتاه مدت) |
600 نیوتن |
400 نیوتن |
1000 نیوتن |
1500 نیوتن |
3000 نیوتن |
||
|
مقاومت در برابر خرد شدن (دراز مدت) |
300 نیوتن / 10 سانتی متر |
||||||
|
مقاومت در برابر خرد شدن (کوتاه مدت) |
1000 نیوتن / 10 سانتی متر |
||||||
|
حداقل شعاع خمشی (دینامیک) |
20D |
||||||
|
حداقل شعاع خمشی (ایستا) |
10D |
||||||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
||||||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
||||||
|
رتبه بندی آتش |
OFN / OFNR / OFNP |
||||||
*گزینه های رنگ رابط
|
کانکتور MPO |
||||
|
اس ام |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
MM |
رنگ بژ |
آبی |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
- |
|||
|
شماره رنگ مرجع PANTONE 7641C |
||||
|
|
||||
* گزینه های بوت
|
بوت MPO |
||||
|
تایپ کنید |
مشخصات |
کابل قابل اجرا |
تصویر |
نقاشی ها |
|
چکمه گرد |
3.0 طول بوت 33 میلی متر |
3.0/3.2 |
|
|
|
طول بوت 3.0 17 میلی متر |
3.0/3.2 |
|
|
|
|
چکمه مربع |
طول بوت 3.0 25 میلی متر |
3.0/3.2 |
|
|
|
زبانه را بکشید |
یونیورسال برای همه چکمه ها |
جهانی |
|
|
* انتخاب قطبیت
|
پچ کورد 12F |
||||
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
کارتن ضخیم شده |
* استحکام کارخانه
|
حرفه ای: JFOPT بیش از 10 سال است که بر تولید جامپرهای MPO تمرکز کرده است.با تکنولوژی حرفه ای و مجموعه کامل تجهیزات برند درجه یک (SUMIX/JRG/OPTOTEST)، می تواند جامپرهای MPO با کیفیت و کارایی بالا تولید کند. |
|
||||
|
ظرفیت تولید: JFOPT دارای 5 خط تولید MPO است که امکان تولید سریع و کارآمد تعداد زیادی کابل تنه MPO را برای پاسخگویی به خواسته های مشتری فراهم می کند. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات کنترل کیفیت دقیق را در هر مرحله، از مواد خام گرفته تا فرآیندهای تولید، با بازرسی و نظارت حرفه ای کیفیت اجرا می کند.ما برای اطمینان از کیفیت محصول، آزمایش تداخل سنج 100٪ / تست تلفات برگشتی / بازرسی نهایی را انجام می دهیم. |
|
||||
|
تعیین استانداردها: JFOPT می تواند استانداردهای تولید جامپر MPO را با توجه به نیازهای کاربر فرموله و اجرا کند تا از ثبات محصول و ثبات عملکرد اطمینان حاصل شود. |
|
||||
|
نوآوری تکنولوژیک: JFOPT بر نوآوری های تکنولوژیکی تمرکز دارد و دارای یک تیم تحقیق و توسعه حرفه ای برای توسعه مداوم جامپرهای MPO با عملکردهای پیشرفته تر و عملکرد بالاتر است. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه محصول، تعمیر و نگهداری پس از فروش و غیره را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای MPO به چه مسائلی باید توجه کرد؟
طول بلوز MPO/مواد کابل/نوع فیبر و تعداد هسته ها/ رابط نر/ماده/درج استاندارد/رنگ/برچسب و سایر الزامات سفارشی.
2. چگونه جامپر MPO ما پارامترهای پایدار را تضمین می کند؟
جامپر MPO JFOPT 100% تست تداخل سه بعدی و 100% تست تلفات برگشتی درج را برای اطمینان از پایداری پارامترها گذرانده است.
3. زمان سرب ما؟
ما می توانیم 30000+ کانکتور MPO در ماه تولید کنیم که می تواند به طور کامل حمل و نقل سریع شما را تضمین کند.
4. چه محصولات دیگری از مشتقات MPO انجام می دهیم؟
ما همچنین می توانیم محصولات مرتبط با MPO مانند قطع کننده مدار MPO / تضعیف کننده MPO / اتصال دهنده انتقال زن به زن MPO / سیم بلوز MT تولید کنیم.
