محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
پچ کورد قابل تعویض با قطبیت MPO-MPO
با ما تماس بگیرید

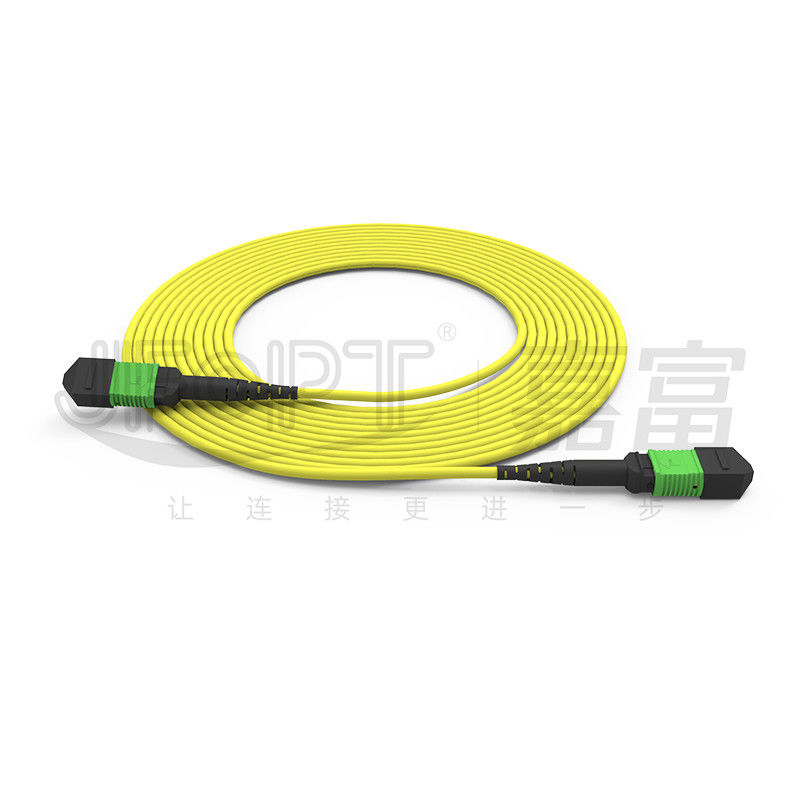

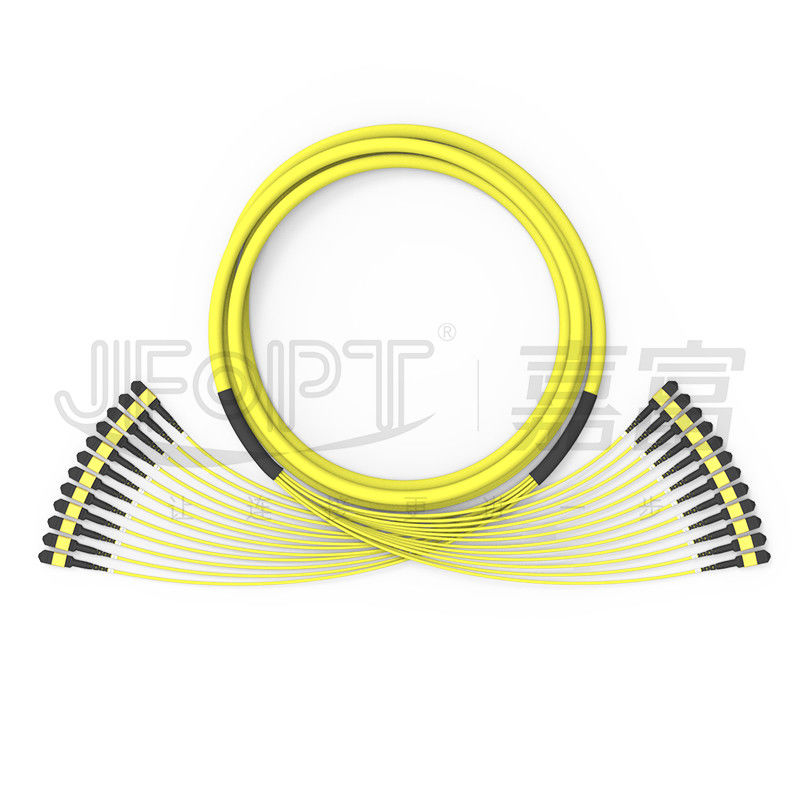

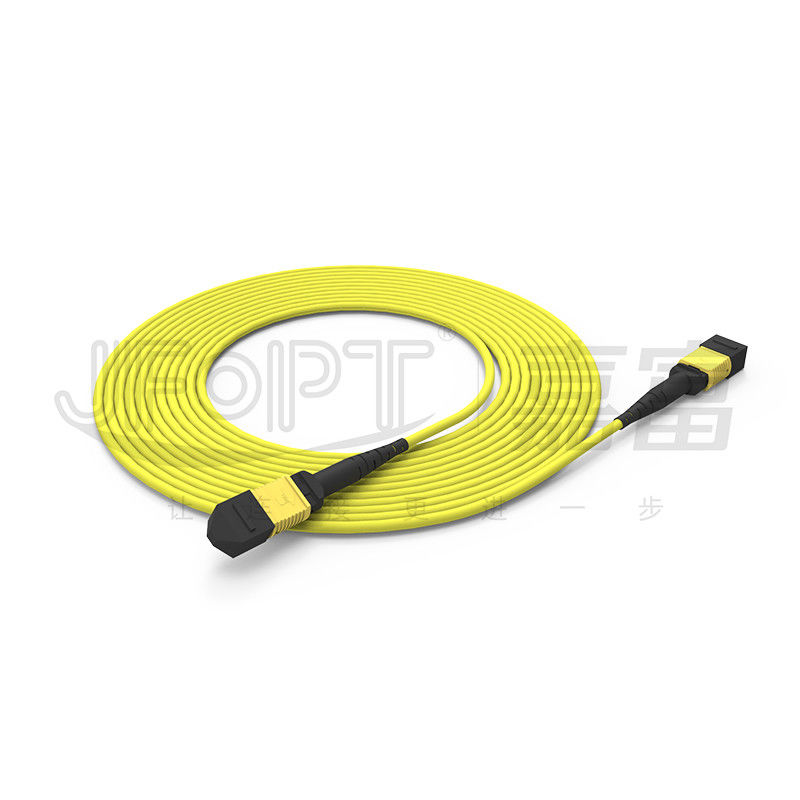

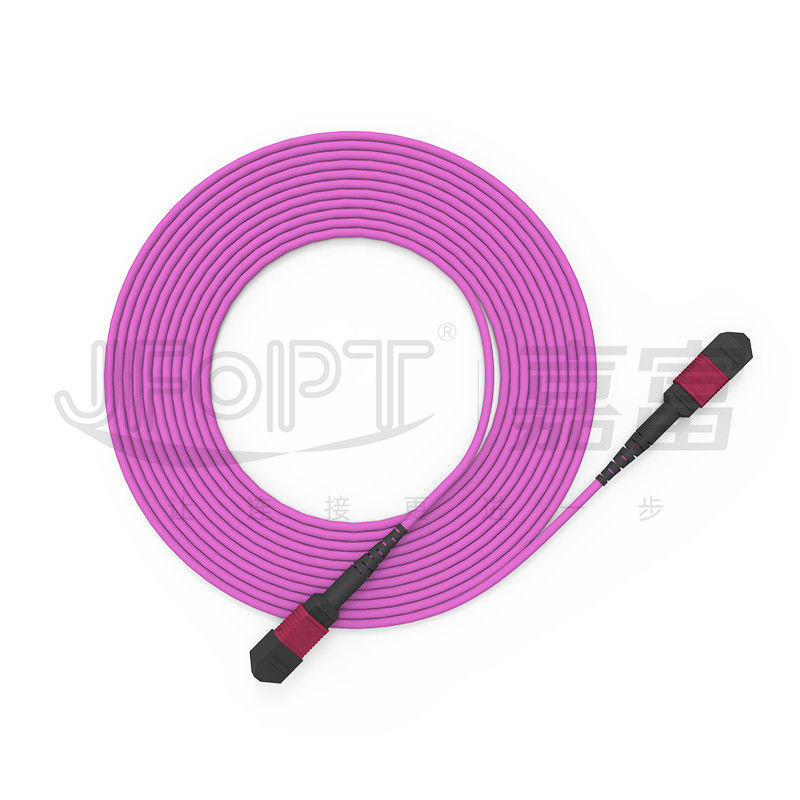

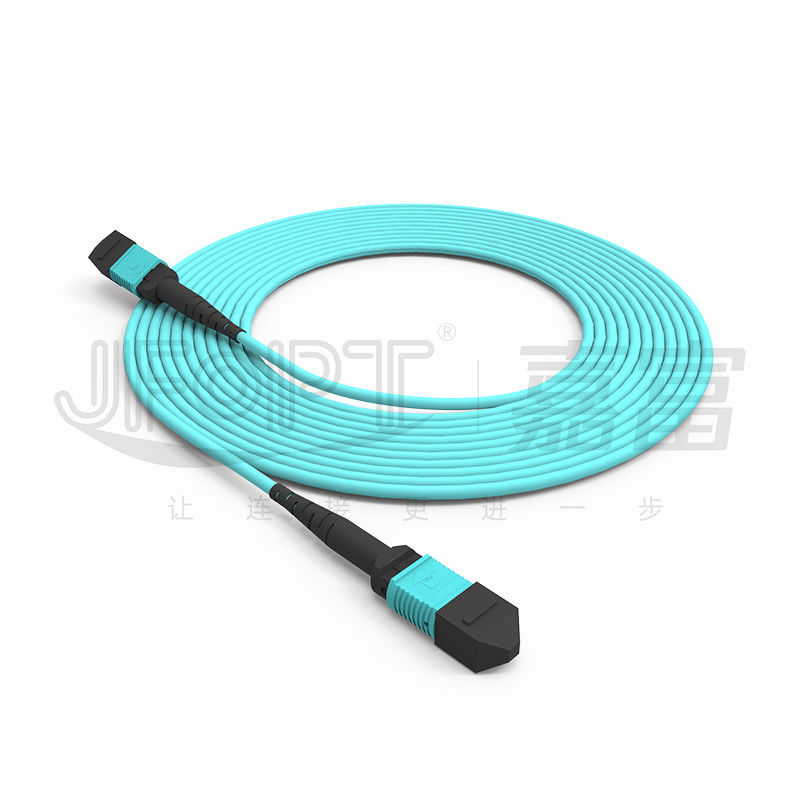

کابل ترانک قطبی قابل تعویض MPO با تبدیل قطبیت A/B و معکوس کلید
کانکتور MPO قطبیت قابل تعویض امکان تبدیل قطبیت را بدون ابزار فراهم می کند.با طراحی منحصر به فرد کلید دو طرفه خود، تبدیل قطبیت A/B را برای کانکتورهای 12 فیبر و زیر امکان پذیر می کند.کانکتور MPO با قطبیت سوئیچ پذیر خود توسعه یافته JFOPT با الزامات اتصال MPO استاندارد IEC مطابقت دارد و مزایایی مانند عملکرد بدون ابزار و هزینه کمتر در مقایسه با کانکتور قطبی قابل تعویض MTP PRO USCONEC ارائه می دهد.
* امکانات
|
① کانکتور MPO قطبیت قابل تعویض |
② کلید دو طرفه برای معکوس کردن قطبیت |
||||
|
|
|
||||
|
③ عملیات بدون ابزار برای استفاده راحت |
④ تبادل قطبیت A/B برای پیکربندی های 12 فیبر و زیر |
||||
|
|
|
||||
|
⑤ ویژگی های اختیاری مانند زبانه کوتاه بوت/فشار کش و غیره |
- |
||||
|
|
- |
||||
* برنامه های کاربردی
1. سیم کشی اتاق مرکز داده.
سیستم های ارتباطی نوری 2.40G/100G، ماژول های نوری QSFP.
3. سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx.
* پارامترهای اتصال MPO
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
اتصال MPO |
استاندارد SM |
0.2dB |
0.75 دسی بل |
APC≥60dB |
|
|
SM Low Loss |
0.1dB |
0.35 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM کم تلفات |
0.1dB |
0.35 دسی بل |
|||
|
مرد/زن |
نر: با سنجاق، زن: بدون سنجاق |
||||
* پارامترهای هندسی سه بعدی
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
* پارامترهای کابل نوری
|
مورد |
پارامتر |
|||
|
نوع فیبر |
اختیاری G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
تعداد فیبر |
اختیاری 8/12/16/24 |
|||
|
عضو قدرت |
نخ آرامید |
|||
|
جنس ژاکت بیرونی |
اختیاری LSZH/PVC/TPU |
|||
|
قطر ژاکت بیرونی |
3.0 میلی متر |
|||
|
رنگ ژاکت بیرونی |
زرد / نارنجی / سبز / بنفش هدر / سفارشی سازی |
|||
|
مقاومت کششی (دراز مدت) |
80N |
|||
|
مقاومت کششی (کوتاه مدت) |
150 نیوتن |
|||
|
قدرت خرد شدن (بلند مدت) |
100 نیوتن بر سانتی متر |
|||
|
قدرت خرد شدن (کوتاه مدت) |
500 نیوتن بر سانتی متر |
|||
|
حداقل شعاع خمشی (دینامیک) |
20D |
|||
|
حداقل شعاع خمشی (ایستا) |
10D |
|||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
|||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
|||
|
رتبه بندی آتش |
OFN/OFNR/OFNP اختیاری |
|||
|
مورد |
پارامتر |
|||
|
نوع فیبر |
اختیاری G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
تعداد فیبر |
2 تا 12 |
|||
|
عضو قدرت |
نخ آرامید |
|||
|
جنس ژاکت بیرونی |
اختیاری LSZH/PVC/TPU |
|||
|
قطر ژاکت بیرونی |
2.5x5.0mm |
|||
|
رنگ ژاکت بیرونی |
زرد / نارنجی / سبز / بنفش هدر / سفارشی سازی |
|||
|
مقاومت کششی (دراز مدت) |
100 نیوتن |
|||
|
مقاومت کششی (کوتاه مدت) |
200 نیوتن |
|||
|
قدرت خرد شدن (بلند مدت) |
200 نیوتن بر سانتی متر |
|||
|
قدرت خرد شدن (کوتاه مدت) |
500 نیوتن بر سانتی متر |
|||
|
حداقل شعاع خمشی (دینامیک) |
50 میلی متر |
|||
|
حداقل شعاع خمشی (ایستا) |
30 میلی متر |
|||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
|||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
|||
|
رتبه بندی آتش |
OFN/OFNR/OFNP اختیاری |
|||
*گزینه های رنگ مسکن رابط
|
کانکتور MPO |
||||
|
اس ام |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
MM |
رنگ بژ |
آبی |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
- |
|||
|
شماره رنگ مرجع PANTONE 7641C |
||||
|
|
||||
* گزینه های بوت
|
بوت MPO |
||||
|
تایپ کنید |
مشخصات |
کابل قابل اجرا |
تصویر |
نقاشی ها |
|
چکمه گرد |
3.0 طول بوت 33 میلی متر |
3.0/3.2 |
|
|
|
طول بوت 3.0 17 میلی متر |
3.0/3.2 |
|
|
|
|
طول بوت 4.0 33 میلی متر |
3.8/4.0 |
|
|
|
|
چکمه مربع |
طول بوت 3.0 25 میلی متر |
3.0/3.2 |
|
|
|
4.0 طول بوت 17 میلی متر |
3.8/4.0 |
|
|
|
|
بوت کابل نواری |
2.5 * 5.0 طول بوت 22 میلی متر |
2.5 * 5.0 |
|
|
|
بوت فیبر روبان برهنه |
طول بوت فیبر روبان برهنه 19 میلی متر |
فیبر روبان برهنه |
|
|
* عملیات قطبیت قابل تعویض
* انتخاب قطبیت
|
پچ کورد 12F |
||||
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
کارتن ضخیم شده |
* استحکام کارخانه
|
تخصص: JFOPT بیش از 10 سال است که بر تولید جامپرهای MPO تمرکز کرده است.با تکنولوژی حرفه ای و مجموعه کامل تجهیزات برند درجه یک (SUMIX/JRG/OPTOTEST)، می تواند جامپرهای MPO با کیفیت و کارایی بالا تولید کند. |
|
||||
|
ظرفیت تولید: JFOPT دارای 5 خط تولید MPO است که امکان تولید سریع و کارآمد تعداد زیادی کابل تنه MPO را برای پاسخگویی به خواسته های مشتری فراهم می کند. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات کنترل کیفیت دقیق را در هر مرحله، از تهیه مواد خام گرفته تا فرآیندهای تولید، با بازرسی و نظارت حرفه ای کیفیت اجرا می کند.ما برای اطمینان از کیفیت محصول، تست تداخل سنج 100٪ / آزمایش IL&RL / بازرسی انتهایی را انجام می دهیم. |
|
||||
|
تعیین استانداردها: JFOPT می تواند استانداردهای تولید جامپر MPO را با توجه به نیازهای کاربر فرموله و اجرا کند تا از ثبات محصول و ثبات عملکرد اطمینان حاصل شود. |
|
||||
|
نوآوری تکنولوژیک: JFOPT بر نوآوری های تکنولوژیکی تمرکز دارد و دارای یک تیم تحقیق و توسعه حرفه ای برای توسعه مداوم جامپرهای MPO با عملکردهای پیشرفته تر و عملکرد بالاتر است. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه محصول، تعمیر و نگهداری پس از فروش و غیره را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای MPO چه مسائلی باید در نظر گرفته شود؟
طول جامپر / مواد کابل / نوع فیبر و تعداد فیبر / کانکتورهای نر یا ماده / استانداردهای از دست دادن درج / الزامات رنگ / برچسب‌ها و درخواست‌های سفارشی‌سازی.
2. چگونه از پارامترهای پایدار برای جامپرهای MPO خود اطمینان حاصل کنیم؟
جامپرهای MPO JFOPT تحت آزمایش 100٪ تداخل سنج سه بعدی و آزمایش 100٪ IL&RL قرار می گیرند که پارامترهای پایدار را تضمین می کند.
3. زمان تحویل ما چقدر است؟
ما ظرفیت تولید ماهانه 30000 کانکتور MPO داریم که تحویل سریع را تضمین می کند.
4. چه محصولات دیگری مرتبط با MPO ارائه می دهیم؟
ما علاوه بر جامپرهای MPO، حلقه‌های MPO، تضعیف‌کننده‌های MPO، آداپتورهای نر به ماده MPO، جامپرهای MT و سایر محصولات مرتبط با MPO را نیز تولید می‌کنیم.
