محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
MPO / PC - MPO / PC 288C OM3-300 OFNP / OFNR
با ما تماس بگیرید

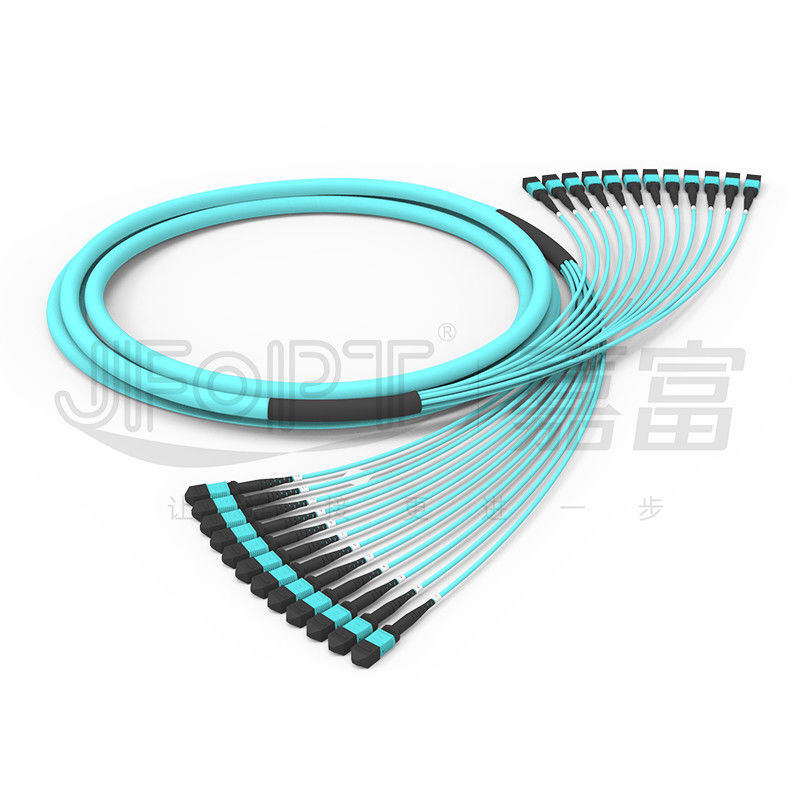

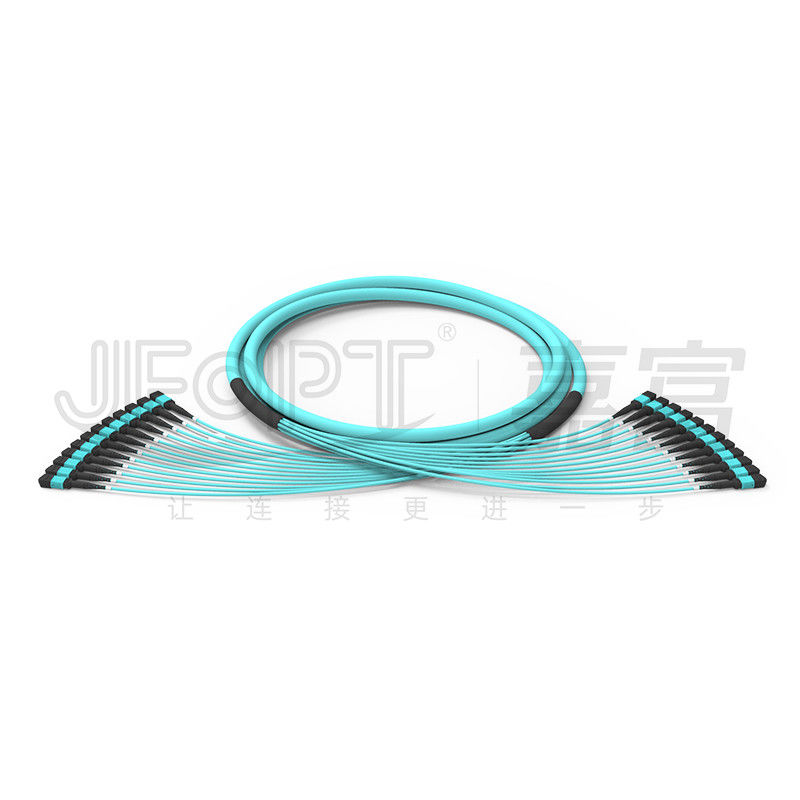

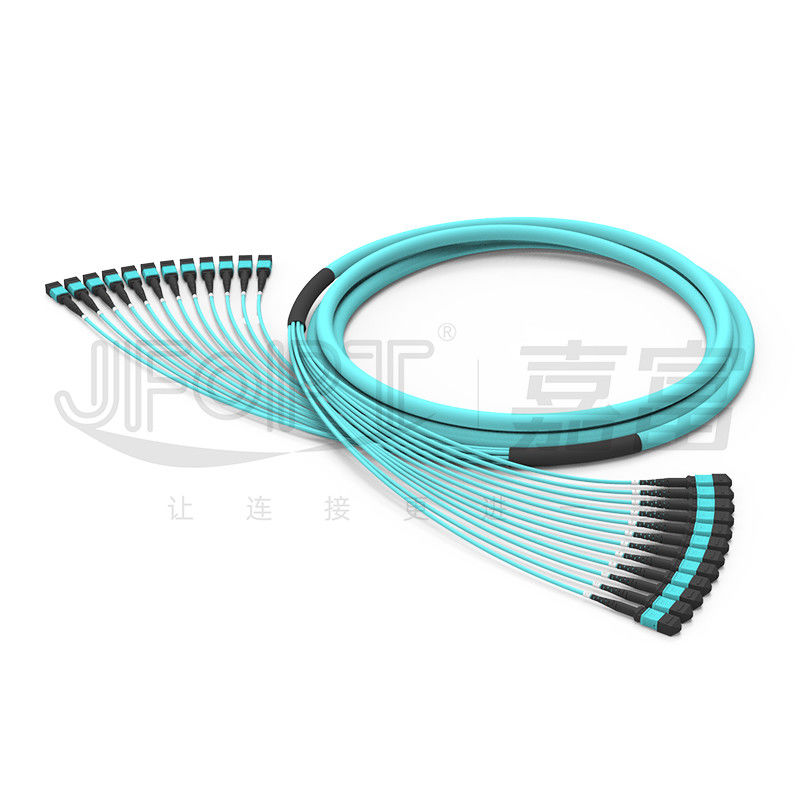

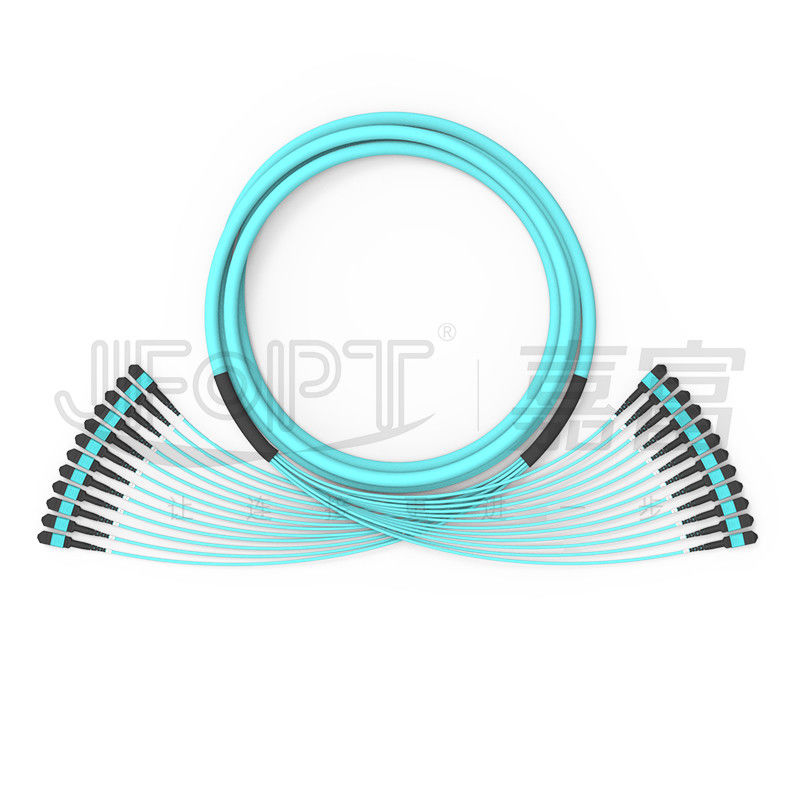

288 هسته 12 واحد فرعی چند حالته OM3 -300 OFNR OFNP MPO / پچ کورد صندوق عقب کامپیوتر
بلوز ستون فقرات چند حالته MPO OM3 288 برای مراکز سیم کشی با تراکم بالا مناسب است.معمولاً به 24 واحد از کابل های مینی 12 هسته ای یا 12 واحد از کابل های مینی 24 هسته ای تقسیم می شود.هر کابل مینی زیر واحد مجهز به کانکتور MPO است و کل جامپر بدون انشعاب است که ساختار پایدارتری را ارائه می دهد.کانکتورهای MPO شرکت ما با استفاده از مجموعه کامل تجهیزات وارداتی تولید می شوند و تمامی کانکتورها در یک کارگاه بدون گرد و غبار تحت آزمایش 100% قرار می گیرند.
* امکانات
|
① درجه بندی بازدارنده شعله OFNP/OFNR |
② چگالی بالاتر و فضای بزرگتر را فراهم می کند |
||||
|
|
|
||||
|
③ فیبرها و اتصالات با کیفیت بالا انتقال سیگنال پایدار را تضمین می کنند |
④ 100٪ تست ابزار سه بعدی برای تضمین کیفیت بالا |
||||
|
|
|
||||
|
⑤ نصب آسان و اتصال راحت |
- |
||||
|
|
- |
||||
* برنامه های کاربردی
1. کابل کشی شبکه مرکز داده.
سیستم های ارتباطی نوری 2.40G/100G، ماژول های نوری QSFP.
3. سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx.
* پارامترهای اتصال MPO
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
اتصال MPO |
استاندارد SM |
0.2dB |
0.75 دسی بل |
APC≥60dB |
|
|
SM Low Loss |
0.1dB |
0.35 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM کم تلفات |
0.1dB |
0.35 دسی بل |
|||
|
مرد / زن |
نر : با سنجاق زن : بدون سنجاق |
||||
* پارامترهای هندسی سه بعدی
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
* پارامترهای کابل
|
مورد |
پارامتر |
||||||
|
نوع فیبر |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
تعداد فیبر |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
کابل فرعی |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
24 هسته / واحد |
|
عضو قوای مرکزی |
/ |
/ |
FRP |
||||
|
قطر بیرونی کابل فرعی |
3.0 میلی متر |
||||||
|
مواد ژاکت زیر کابل |
PVC/LSZH |
||||||
|
رنگ ژاکت کابل فرعی |
زرد / نارنجی / سبز / بنفش هدر / سفارشی سازی |
||||||
|
عضو استحکام کابل فرعی |
نخ آرامید |
||||||
|
قطر ژاکت بیرونی |
9.5 میلی متر |
9.5 میلی متر |
11.5 میلی متر |
13.5 میلی متر |
17.0 میلی متر |
||
|
جنس ژاکت بیرونی |
PVC/LSZH |
||||||
|
رنگ ژاکت بیرونی |
زرد / نارنجی / سبز / بنفش هدر / سفارشی سازی |
||||||
|
مقاومت کششی (بلند مدت) |
300 نیوتن |
200 نیوتن |
400 نیوتن |
800 نیوتن |
1600 نیوتن |
||
|
مقاومت کششی (کوتاه مدت) |
600 نیوتن |
400 نیوتن |
1000 نیوتن |
1500 نیوتن |
3000 نیوتن |
||
|
مقاومت در برابر خرد شدن (دراز مدت) |
300 نیوتن / 10 سانتی متر |
||||||
|
مقاومت در برابر خرد شدن (کوتاه مدت) |
1000 نیوتن / 10 سانتی متر |
||||||
|
حداقل شعاع خمشی (دینامیک) |
20D |
||||||
|
حداقل شعاع خمشی (ایستا) |
10D |
||||||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
||||||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
||||||
|
رتبه بندی آتش |
OFN / OFNR / OFNP |
||||||
* انتخاب بوت اتصال
|
نوع بوت MPO |
||||
|
تایپ کنید |
مشخصات |
کابل OD قابل اجرا |
تصویر |
نقاشی ها |
|
چکمه گرد |
3.0 بوت L=33mm |
3.0/3.2 |
|
|
|
3.0 بوت L=17mm |
3.0/3.2 |
|
|
|
|
چکمه مربع |
3.0 بوت L=25mm |
3.0/3.2 |
|
|
|
زبانه فشار-کشیدن |
یونیورسال برای همه چکمه ها |
جهانی |
|
|
*گزینه های رنگ مسکن رابط
|
اتصال MPO |
||||
|
حالت تک |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
چند حالته |
رنگ بژ |
آبی |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
- |
|||
|
شماره رنگ مرجع PANTONE 7641C |
||||
|
|
||||
* انتخاب قطبیت
|
پچ کورد 12F |
||||
|
|
||||
|
پچ کورد 24F |
||||
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
کارتن ضخیم شده |
* استحکام کارخانه
|
حرفه ای گری: JFOPT بیش از 10 سال است که بر تولید جامپرهای MPO تمرکز کرده است، با تخصص حرفه ای و مجموعه کاملی از تجهیزات درجه یک (SUMIX/JRG/OPTOTEST)، می تواند جامپرهای MPO با کیفیت و کارایی بالا تولید کند. |
|
||||
|
ظرفیت تولید: JFOPT دارای 5 خط تولید و تجهیزات MPO برای تولید مقدار زیادی جامپر MPO به سرعت و کارآمد برای برآورده کردن خواسته های مشتری است. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات کنترل کیفیت دقیق را در هر مرحله، از تهیه مواد خام گرفته تا فرآیندهای تولید، با بازرسی و نظارت حرفه ای کیفیت اجرا می کند.ما برای اطمینان از کیفیت محصول، آزمایش تداخل سنج 100٪ / تست تلفات برگشتی / بازرسی نهایی را انجام می دهیم. |
|
||||
|
توسعه استاندارد: JFOPT می تواند استانداردهای تولید جامپر MPO را بر اساس نیاز مشتری توسعه دهد و به شدت به آن پایبند باشد تا از ثبات محصول و ثبات عملکرد اطمینان حاصل کند. |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های تکنولوژیکی تاکید دارد و یک تیم تحقیق و توسعه حرفه ای دارد که به توسعه جامپرهای MPO پیشرفته تر و با کارایی بالاتر اختصاص دارد. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و نگهداری پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای MPO چه مسائلی باید در نظر گرفته شود؟
طول جامپر / مواد کابل / نوع فیبر و تعداد فیبر / MPO نر یا ماده / استانداردهای از دست دادن درج / الزامات رنگ / برچسب‌ها و درخواست‌های سفارشی‌سازی.
2. چگونه از پارامترهای پایدار برای جامپرهای MPO خود اطمینان حاصل کنیم؟
جامپرهای MPO JFOPT تحت آزمایش 100٪ تداخل سنج سه بعدی و آزمایش 100٪ IL&RL قرار می گیرند که پارامترهای پایدار را تضمین می کند.
3. زمان تحویل ما چقدر است؟
ما ظرفیت تولید ماهانه 30000 کانکتور MPO داریم که تحویل سریع را تضمین می کند.
4. چه محصولات دیگری مرتبط با MPO ارائه می دهیم؟
ما علاوه بر جامپرهای MPO، حلقه‌های MPO، تضعیف‌کننده‌های MPO، آداپتورهای مرد به ماده MPO، جامپرهای MT و سایر محصولات مرتبط با MPO را نیز تولید می‌کنیم.
