محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
MPO 96C OS2 G657A1 LL
با ما تماس بگیرید

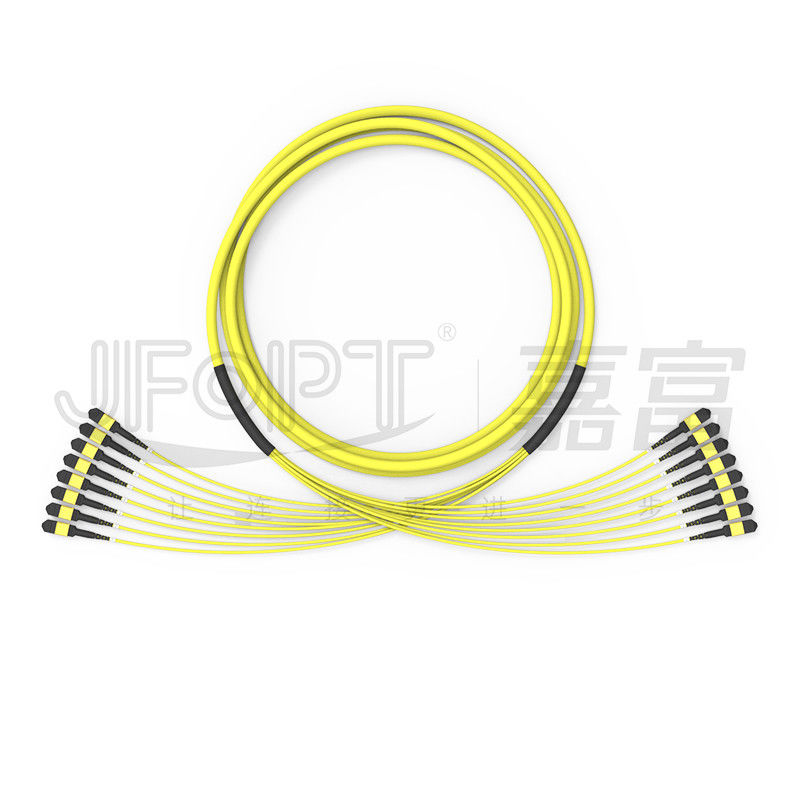

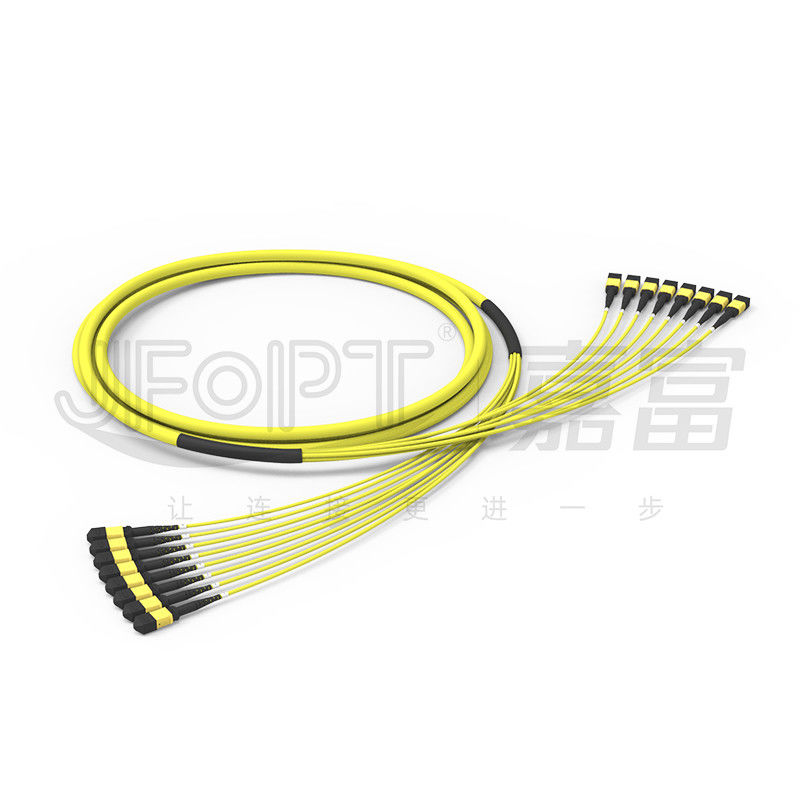

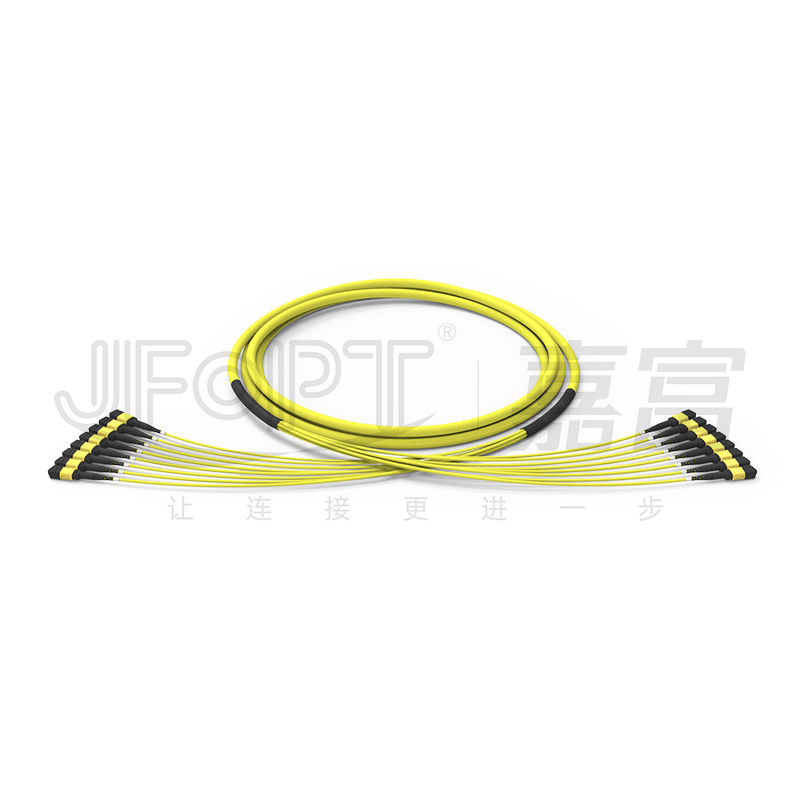

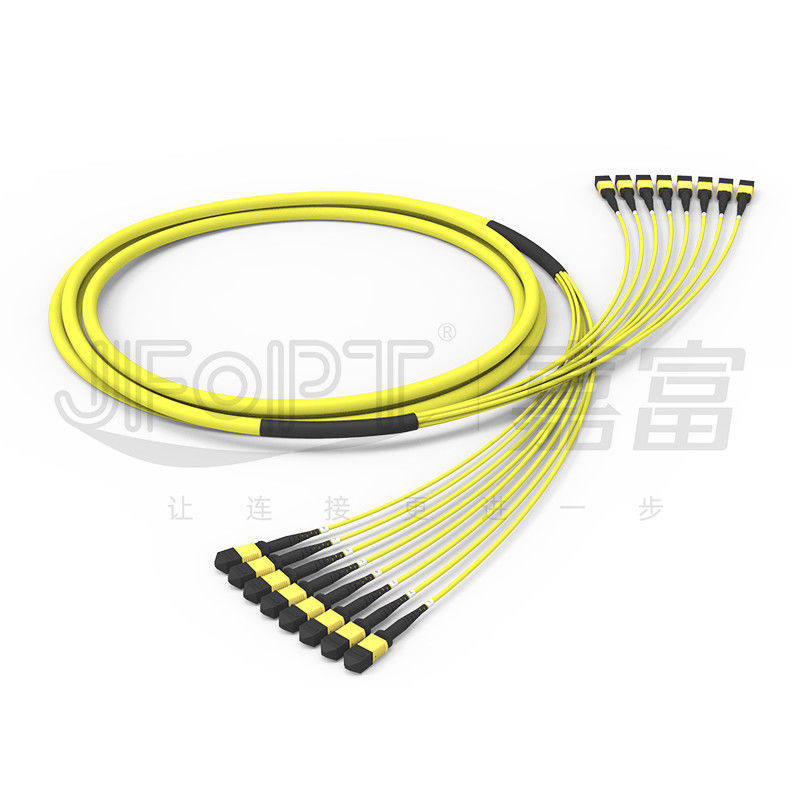

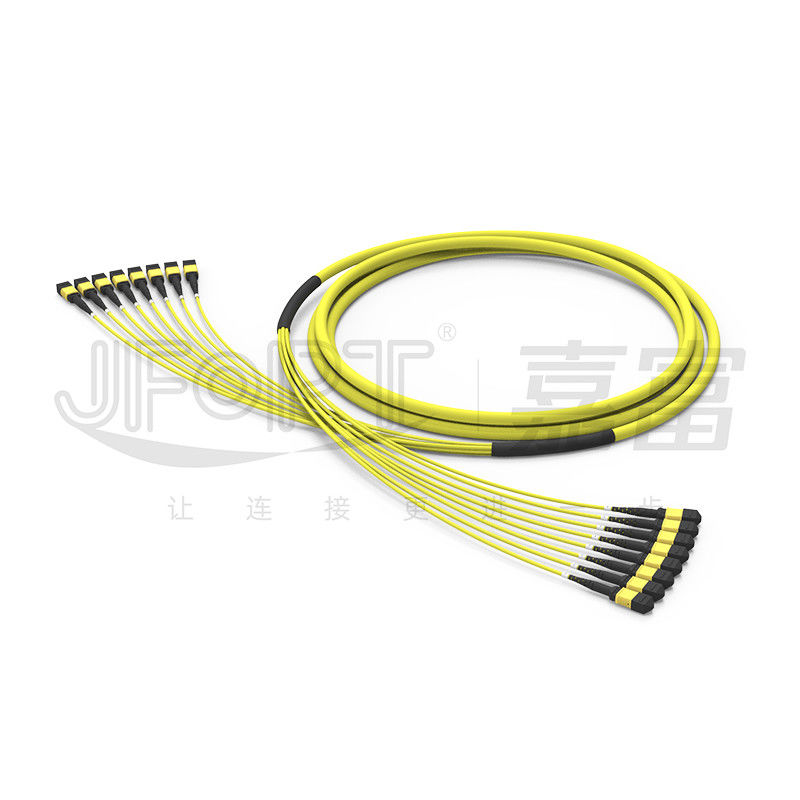

کابل تنه MPO 96 هسته ای 8 واحدی 12 فیبر در هر واحد OS2 IL کم اتلاف ≤ 0.25dB G657A1 فیبر غیر حساس به خم شدن
جامپر فیبر MPO یک جامپر یکپارچه چند هسته ای با چگالی بالا است.MPO 96 هسته ای معمولاً برای انتقال سیگنال ستون فقرات در مراکز داده استفاده می شود.کابل تنه 96 هسته ای MPO ارائه شده توسط JFOPT از کابل ساختار زیر واحد استفاده می کند و مشتریان می توانند بین 12 فیبر یا 24 فیبر در هر زیر واحد یکی را انتخاب کنند.کابل تنه MPO تولید شده توسط JFOPT 24 فیبر در هر زیر واحد است و می تواند به جعبه ماژول MPO 24 هسته ای برای استقرار مجهز شود.کانکتور MPO از JFOPT را می توان با گزینه های مرد/زن و استاندارد/کم تلفات سفارشی کرد.کانکتورهای کم تلفات به طور گسترده در مراکز داده استفاده می شوند که با فیبر تک حالته حساس به خم G657A1 خاتمه می یابند.کابل تنه معمولاً مجهز به یک کانکتور مادگی است و می تواند به یک کانکتور نر روی جعبه ماژول متصل شود (کانکتور نر دارای یک پین راهنما و کانکتور مادگی دارای یک سوراخ راهنما است).
* امکانات
|
① اتصال با چگالی بالا، صرفه جویی موثر در فضا و کاهش هزینه ها |
②نصب سریع بدون ابزار، مناسب برای استقرار و نگهداری |
||||
|
|
|
||||
|
③ کابل کشی انعطاف پذیر، امکان اتصال مستقیم یا انشعاب بر اساس سناریوهای مختلف |
④ رابط استاندارد، امکان اتصال آسان را فراهم می کند |
||||
|
|
|
||||
|
⑤ 100٪ در کارخانه JFOPT برای اطمینان از عملکرد انتقال تست شده است |
- |
||||
|
|
- |
||||
* برنامه های کاربردی
1. کابل کشی شبکه مرکز داده.
سیستم های ارتباطی نوری 2.40G/100G، ماژول های نوری QSFP.
3. سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx.
* پارامترهای اتصال MPO
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
اتصال MPO |
استاندارد SM |
0.2dB |
0.75 دسی بل |
APC≥60dB |
|
|
SM Low Loss |
0.1dB |
0.35 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM کم تلفات |
0.1dB |
0.35 دسی بل |
|||
|
مرد / زن |
نر : با سنجاق زن : بدون سنجاق |
||||
* پارامترهای هندسی سه بعدی
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
* پارامترهای کابل
|
مورد |
پارامتر |
||||||
|
نوع فیبر |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
تعداد فیبر |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
تعداد واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
12 هسته / واحد |
24 هسته / واحد |
|
عضو قوای مرکزی |
/ |
/ |
FRP |
||||
|
قطر بیرونی واحد کابل فرعی |
3.0 میلی متر |
||||||
|
مواد ژاکت واحد کابل فرعی |
PVC/LSZH |
||||||
|
رنگ ژاکت واحد کابل فرعی |
زرد / نارنجی / سبز / بنفش هدر / سفارشی سازی |
||||||
|
عضو قدرت واحد کابل فرعی |
نخ آرامید |
||||||
|
قطر ژاکت بیرونی |
9.5 میلی متر |
9.5 میلی متر |
11.5 میلی متر |
13.5 میلی متر |
17.0 میلی متر |
||
|
جنس ژاکت بیرونی |
PVC/LSZH |
||||||
|
رنگ ژاکت بیرونی |
زرد / نارنجی / سبز / بنفش هدر / سفارشی سازی |
||||||
|
مقاومت کششی (بلند مدت) |
300 نیوتن |
200 نیوتن |
400 نیوتن |
800 نیوتن |
1600 نیوتن |
||
|
مقاومت کششی (کوتاه مدت) |
600 نیوتن |
400 نیوتن |
1000 نیوتن |
1500 نیوتن |
3000 نیوتن |
||
|
مقاومت در برابر خرد شدن (دراز مدت) |
300 نیوتن / 10 سانتی متر |
||||||
|
مقاومت در برابر خرد شدن (کوتاه مدت) |
1000 نیوتن / 10 سانتی متر |
||||||
|
حداقل شعاع خمشی (دینامیک) |
20D |
||||||
|
حداقل شعاع خمشی (ایستا) |
10D |
||||||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
||||||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
||||||
|
رتبه بندی آتش |
OFN / OFNR / OFNP |
||||||
* انتخاب بوت اتصال
|
نوع بوت MPO |
||||
|
تایپ کنید |
مشخصات |
کابل OD قابل اجرا |
تصویر |
نقاشی ها |
|
چکمه گرد |
3.0 بوت L=33mm |
3.0/3.2 |
|
|
|
3.0 بوت L=17mm |
3.0/3.2 |
|
|
|
|
چکمه تخت |
3.0 بوت L=25mm |
3.0/3.2 |
|
|
|
زبانه فشار-کشیدن |
یونیورسال برای همه چکمه ها |
جهانی |
|
|
*گزینه های رنگ رابط
|
کانکتور MPO |
||||
|
حالت تک |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
چند حالته |
رنگ بژ |
آبی |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
- |
|||
|
شماره رنگ مرجع PANTONE 7641C |
||||
|
|
||||
* انتخاب قطبیت
|
پچ کورد 12F |
||||
|
|
||||
|
پچ کورد 24F |
||||
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
کارتن ضخیم شده |
* استحکام کارخانه
|
تخصص: JFOPT بیش از 10 سال است که بر تولید جامپرهای MPO با تخصص حرفه ای و مجموعه کاملی از تجهیزات با برند برتر (SUMIX/JRG/OPTOTEST) تمرکز کرده است که امکان تولید جامپرهای MPO با کیفیت و کارایی بالا را فراهم می کند. |
|
||||
|
ظرفیت تولید: JFOPT دارای 5 خط تولید و تجهیزات MPO برای تولید مقدار زیادی جامپر MPO به سرعت و کارآمد برای برآورده کردن خواسته های مشتری است. |
|
||||
|
کنترل کیفیت: JFOPT کنترل کیفیت دقیق را در سراسر مواد خام و فرآیند تولید، با بازرسی و نظارت بر کیفیت حرفه ای در هر مرحله، از جمله آزمایش تداخل 100٪ سه بعدی، آزمایش تلفات درج، و بازرسی نهایی برای اطمینان از کیفیت محصول، اجرا می کند. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT می تواند استانداردهای تولید جامپر MPO را بر اساس نیاز مشتری توسعه دهد و به شدت به آن پایبند باشد تا از ثبات محصول و ثبات عملکرد اطمینان حاصل کند. |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های تکنولوژیکی تاکید دارد و یک تیم تحقیق و توسعه حرفه ای دارد که به توسعه جامپرهای MPO پیشرفته تر و با کارایی بالاتر اختصاص دارد. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و نگهداری پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای MPO چه مسائلی باید در نظر گرفته شود؟
طول جامپر / مواد کابل / نوع فیبر و تعداد هسته / کانکتورهای نر یا ماده / استانداردهای از دست دادن درج / الزامات رنگ / برچسب‌ها و درخواست‌های سفارشی‌سازی.
2. چگونه از پارامترهای پایدار برای جامپرهای MPO خود اطمینان حاصل کنیم؟
جامپرهای MPO JFOPT تحت آزمایش 100٪ تداخل سنج 3 بعدی و آزمایش 100٪ تلفات درج قرار می گیرند و پارامترهای پایدار را تضمین می کنند.
3. زمان تحویل ما چقدر است؟
ما ظرفیت تولید ماهانه 30000 کانکتور MPO داریم که تحویل سریع را تضمین می کند.
4. چه محصولات دیگری مرتبط با MPO ارائه می دهیم؟
علاوه بر جامپرهای MPO، ما لوپ بک های MPO، تضعیف کننده های MPO، آداپتورهای مرد به زن MPO، جامپرهای MT و سایر محصولات مرتبط با MPO را نیز تولید می کنیم.
