محل منبع:
چین
نام تجاری:
JFOPT
گواهی:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
شماره مدل:
MPO - LC 2.0mm MM SL
با ما تماس بگیرید

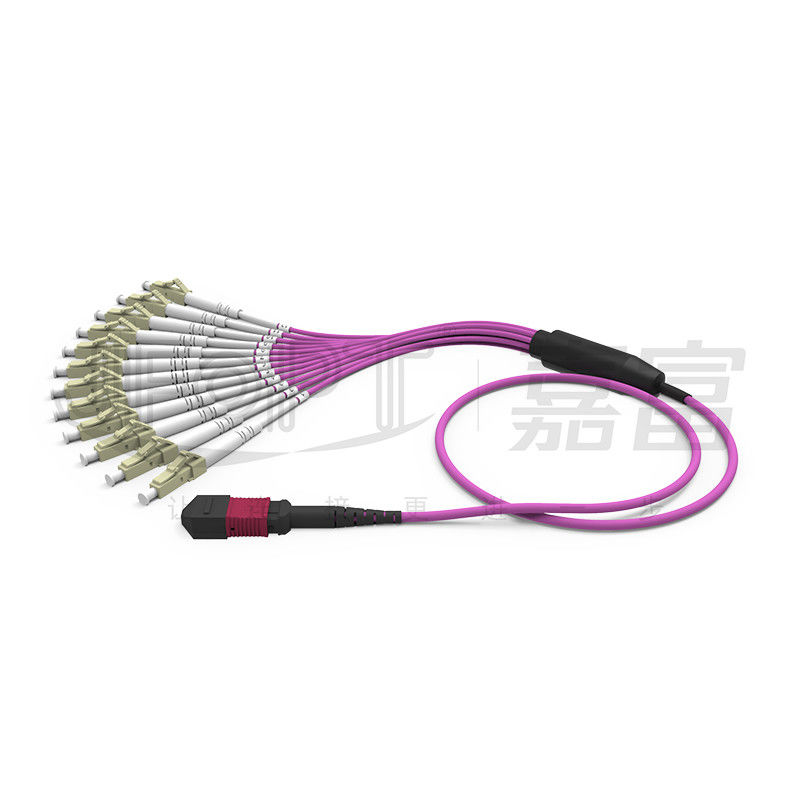

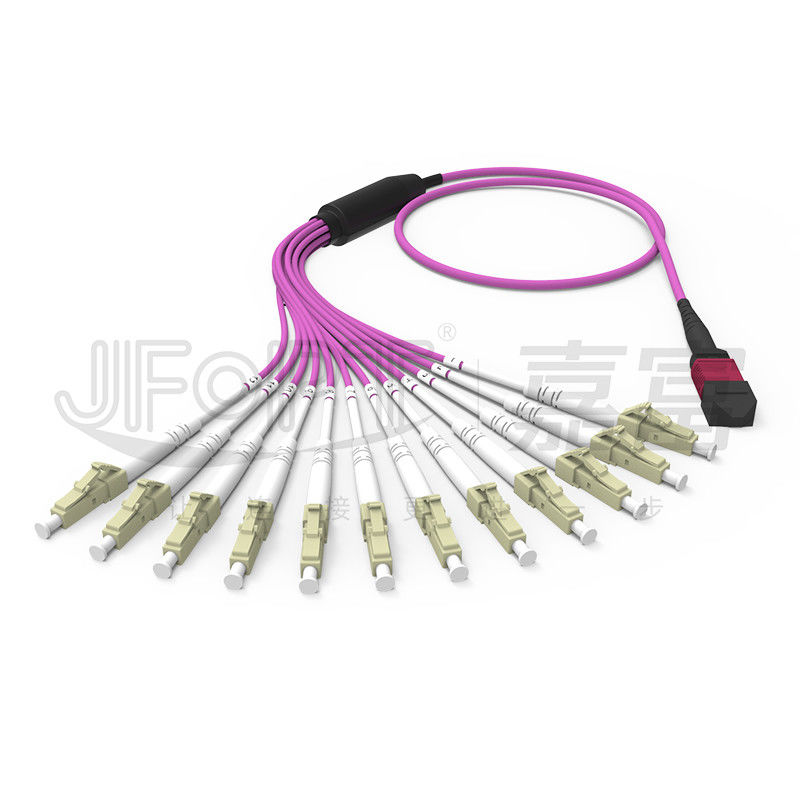

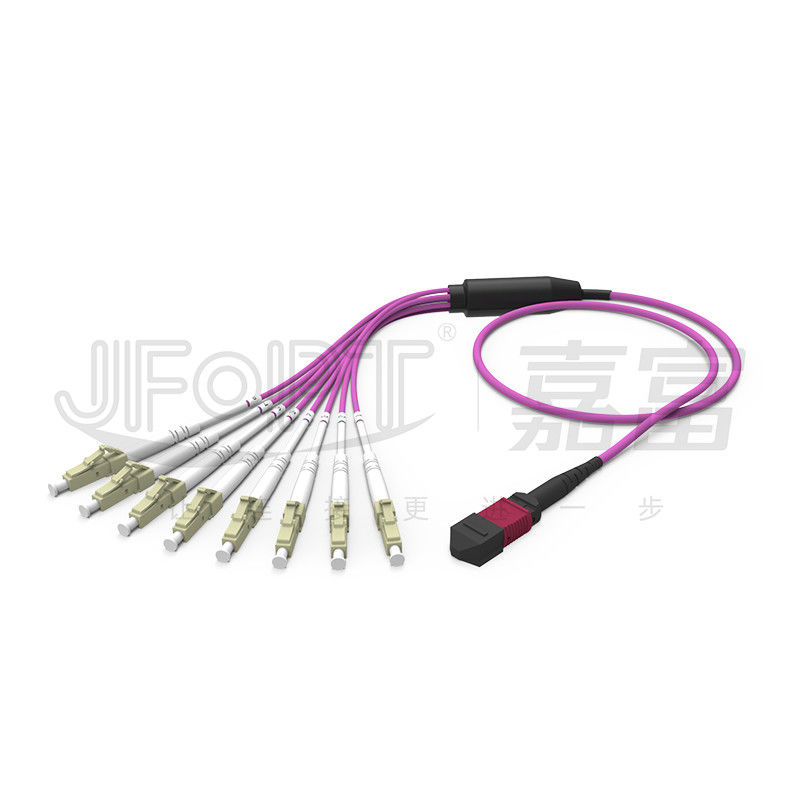

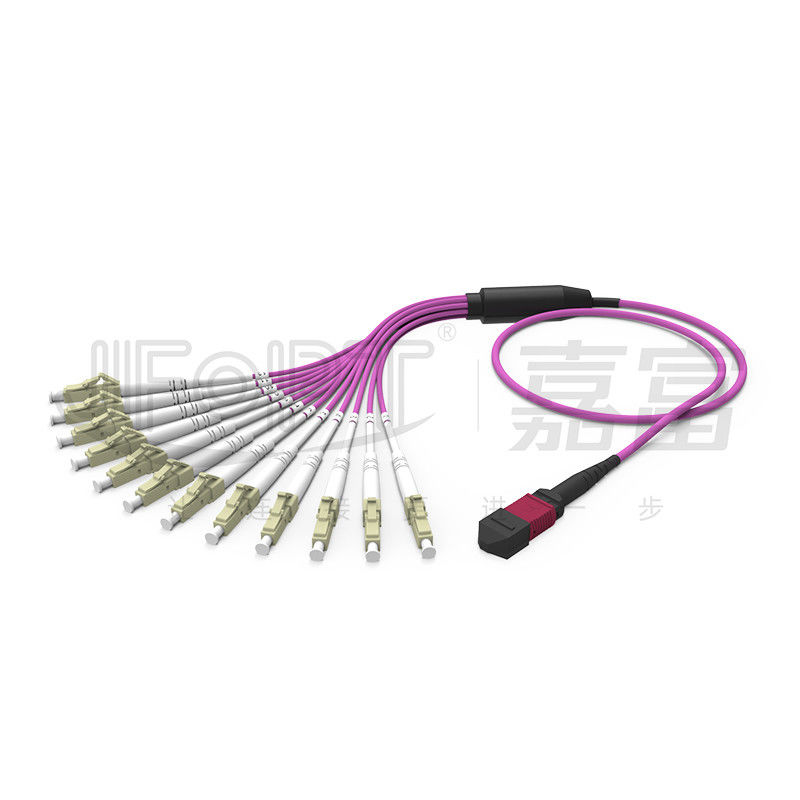

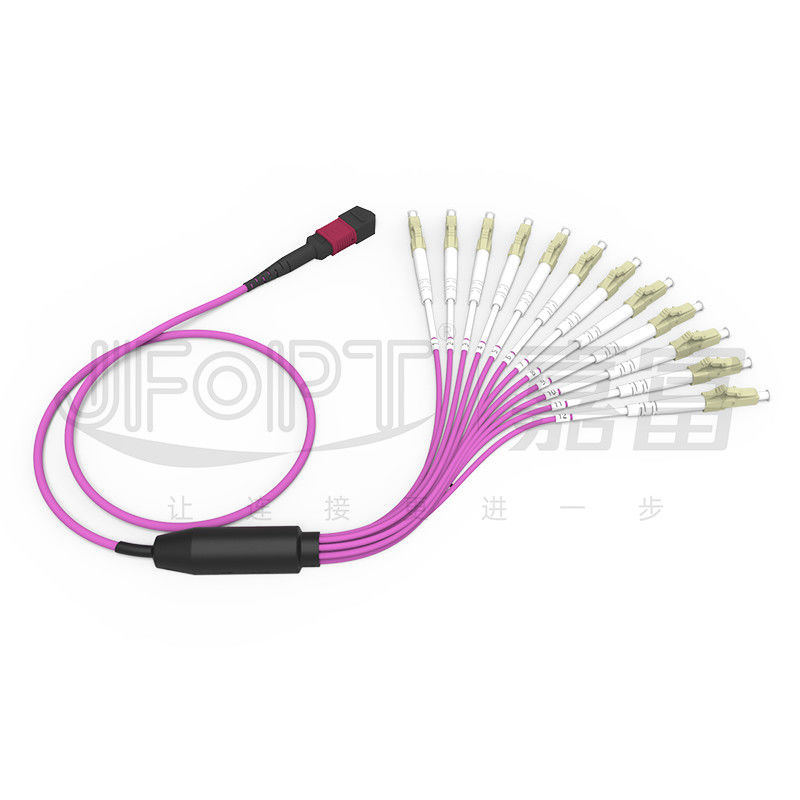

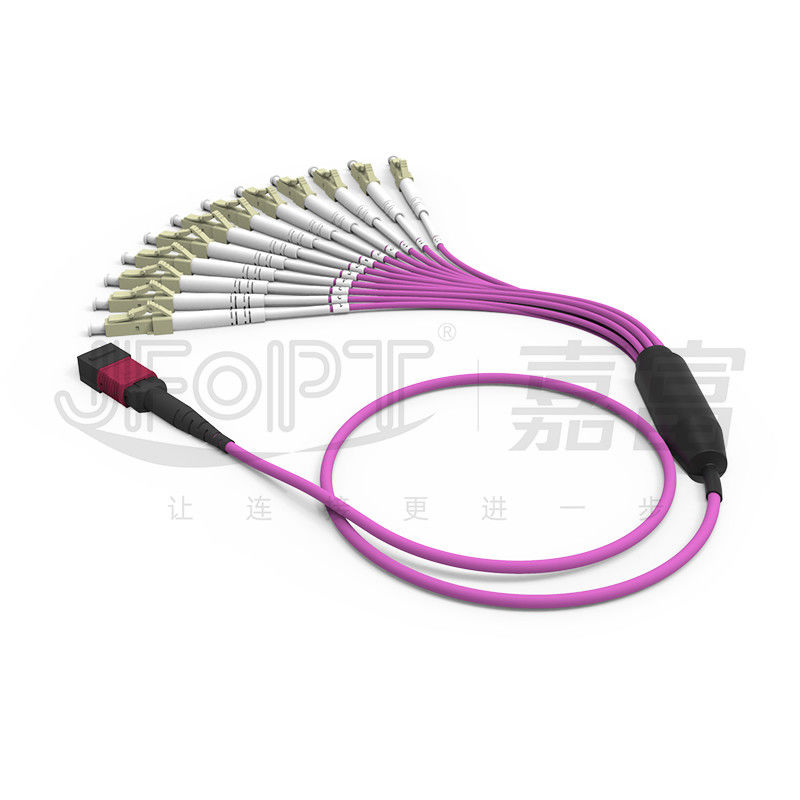

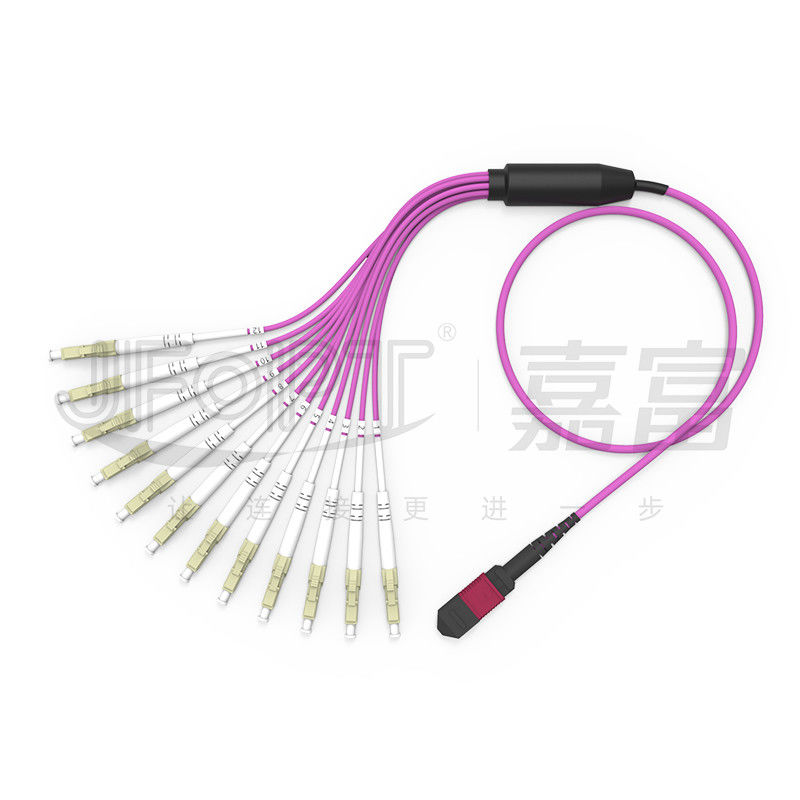

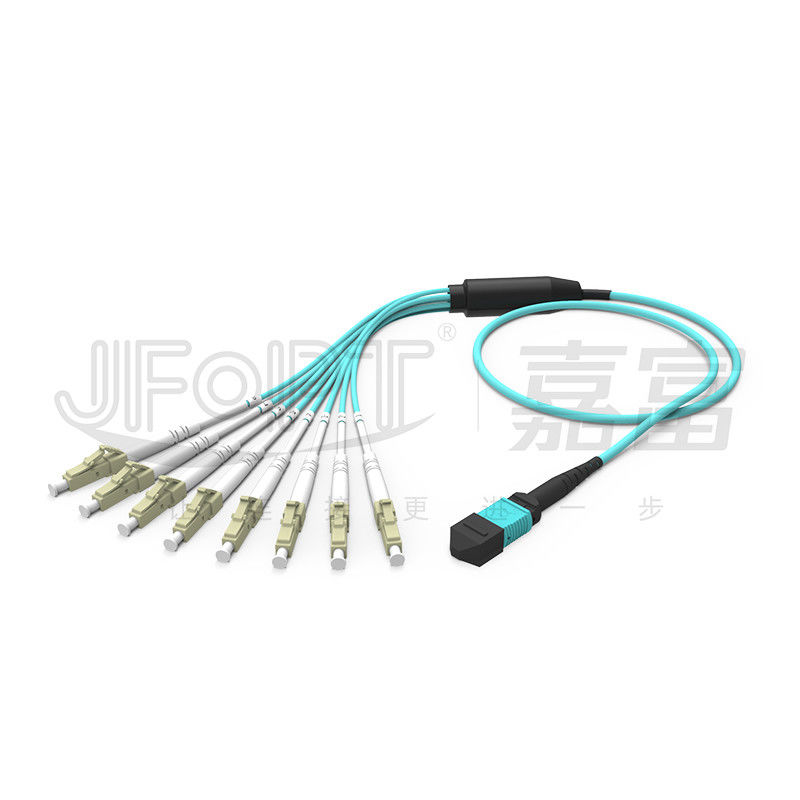

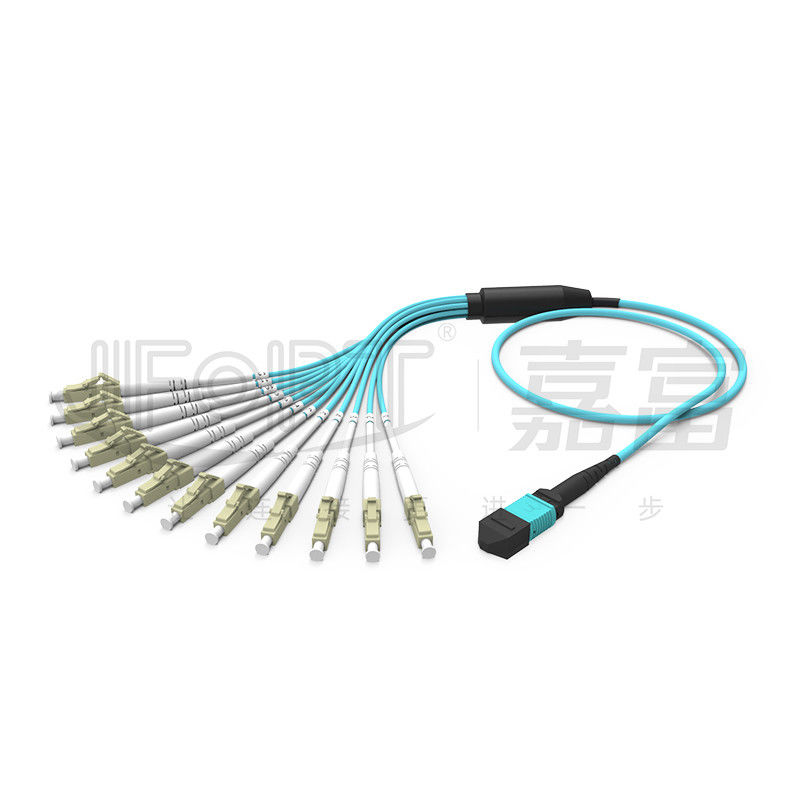

MPO - سیم برک اوت LC 2.0 میلی‌متری Fanout LC DX with Clip MM Standard Loss Ferrule
جامپرهای شاخه MPO-LC عمدتاً برای توزیع فیبر و خاتمه در کابل های Mini چند هسته ای یا کابل های نواری استفاده می شود.آنها کانکتور MPO فیبر 8/12/24 را به تعداد متناظر کانکتورهای LC تقسیم می کنند.جامپرهای شاخه ای MPO-LC JFOPT همه با استفاده از فرآیند تزریق چسب کیت fanout تولید می شوند.اندازه و سوراخ های فیبر کیت fanout به طور مستقل بر اساس ابعاد واقعی تولید می شود و از قابلیت کشش و ضد لگد بالا اطمینان می دهد.انتهای LC با گیره دوبلکس طراحی شده است که امکان انتخاب کانال انعطاف پذیر را فراهم می کند.ژاکت شاخه 2.0 میلی متری محافظت عالی از الیاف شاخه را فراهم می کند و برای محافظت از استحکام بالاتر، زره مارپیچ فولادی ضد زنگ را می توان به عنوان لوله شاخه انتخاب کرد.جامپرهای شاخه MPO-LC JFOPT را می توان با توجه به نیاز مشتری برای انواع کابل، تعداد فیبر، طول، رنگ و کت های بیرونی سفارشی کرد.آنها تحت تداخل 100٪ سه بعدی و آزمایش کارخانه قرار می گیرند تا اطمینان حاصل شود که مشتریان محصولاتی را دریافت می کنند که انتظارات آنها را برآورده می کند.
* امکانات
|
① مناسب برای کابل کشی فیبر ساختاری 10G/40G/100G با چگالی بالا
|
② ژاکت های بیرونی LSZH/OFNP/OFNR موجود است
|
|
|
|
③ اتصالات خنثی JFOPT MPO از مواد و قالب های دقیق مشابه مارک های اصلی بین المللی ساخته شده اند.
|
④ موجود در 6 هسته، 8 هسته، 12 هسته، 16 هسته و غیره
|
|
|
|
⑤ قطبیت TYPE-A/TYPE-B/TYPE-C قابل انتخاب است
|
⑥ جامپرهای JFOPT MPO تست های محیطی و اسپری نمک را انجام می دهند
|
|
|
* برنامه های کاربردی
1. کابل کشی مرکز داده.
سیستم های ارتباطی نوری 2.40G/100G.
3. سیستم های ارتباطی فیبر، شبکه های تلویزیون کابلی، شبکه های مخابراتی.
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx.
* پارامترهای اتصال MPO
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
رابط MTP |
استاندارد SM |
0.25 دسی بل |
0.5dB |
APC≥60dB |
|
|
SM Low Loss |
0.12 دسی بل |
0.25 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.45 دسی بل |
PC≥25dB |
||
|
MM کم تلفات |
0.12 دسی بل |
0.25 دسی بل |
|||
|
مرد/زن |
نر: با سنجاق، زن: بدون سنجاق |
||||
* پارامترهای هندسی سه بعدی (اختیاری)
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
* انتخاب رنگ مسکن رابط
|
کانکتور MPO |
||||
|
اس ام |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
MM |
رنگ بژ |
آبی |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
- |
|||
|
شماره رنگ مرجع PANTONE 7641C |
||||
|
|
||||
* پارامترهای کابل
|
پروژه |
مولفه های |
|||
|
نوع فیبر |
اختیاری: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
تعداد فیبر |
اختیاری: 8/12/16/24 |
|||
|
عضو قدرت |
نخ آرامید |
|||
|
جنس ژاکت بیرونی |
اختیاری: LSZH / PVC / TPU |
|||
|
قطر ژاکت بیرونی |
3.0 میلی متر |
|||
|
رنگ ژاکت بیرونی |
زرد / نارنجی / آبی / سرخابی / سفارشی |
|||
|
مقاومت کششی (دراز مدت) |
80N |
|||
|
مقاومت کششی (کوتاه مدت) |
150 نیوتن |
|||
|
مقاومت در برابر خرد شدن (دراز مدت) |
100 نیوتن بر سانتی متر |
|||
|
مقاومت در برابر خرد شدن (کوتاه مدت) |
500 نیوتن بر سانتی متر |
|||
|
حداقل شعاع خمشی (دینامیک) |
20D |
|||
|
حداقل شعاع خمشی (ایستا) |
10D |
|||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
|||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
|||
|
رتبه بندی آتش |
اختیاری: OFN / OFNR / OFNP |
|||
* Fanout گزینه ها
|
|
|
|
ساختار کابل اصلی |
|
|
|
|
|
Fanout با طول مساوی |
Fanout با طول های نابرابر |
|
|
|
|
شاخه Fanout 0.9mm |
|
|
|
|
|
Fanout 2.0/3.0mm Branch |
|
* انتخاب قطبیت
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
کارتن ضخیم شده |
* استحکام کارخانه
|
تخصص: با بیش از 20 سال تجربه در MPO و تولید جامپر فیبر نوری معمولی، JFOPT دارای یک تیم تحقیق و توسعه حرفه ای و تجهیزات تولیدی است که برای رفع نیازهای مختلف نصب اختصاص داده شده است.محصولات ما چندین گواهینامه و آزمایش بین المللی را گذرانده اند. |
|
||||
|
قابلیت تولید: JFOPT دارای چندین خط تولید برای MPO و کانکتورهای معمولی و همچنین تجهیزات کابل و انشعاب است که تحویل سریع را تضمین می کند. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات کنترل کیفیت سختگیرانه ای دارد، از جمله بازرسی نهایی کارخانه و آزمایش 100٪، با استفاده از تجهیزات تست حرفه ای برای اطمینان از عملکرد انتقال پایدار. |
|
||||
|
استاندارد سازی: JFOPT می‌تواند خدمات سفارشی‌سازی مختلفی را برای انواع کانکتور، انواع کابل، قطر بیرونی، رنگ، توالی سیم، بسته‌بندی و موارد دیگر ارائه دهد و همچنین از تولید سفارشی بر اساس طرح‌ها یا نمونه‌های ارائه‌شده توسط مشتری پشتیبانی می‌کند و از ثبات و پایداری عملکرد برای برآوردن نیازهای مختلف سیم‌کشی اطمینان می‌دهد. . |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های فناورانه تمرکز دارد و دارای یک تیم تحقیق و توسعه حرفه ای است که به توسعه و تولید انواع جامپرهای فیبر نوری با کارایی بالا اختصاص داده شده است و نیازهای در حال تغییر بازار را برآورده می کند. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و نگهداری پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای انشعاب MPO چه چیزی باید در نظر گرفته شود؟
در نظر گرفتن طول، طول انشعاب، قطر شاخه، مواد کابل، نوع و تعداد فیبر، کانکتورهای نر یا ماده، استانداردهای از دست دادن درج، رنگ، برچسب‌گذاری و سایر الزامات سفارشی‌سازی مهم است.
2. چگونه از پایداری جامپرهای فیبر خود اطمینان حاصل کنیم؟
جامپرهای فیبر JFOPT تحت آزمایش 100% از دست دادن درج و بازرسی نهایی قرار می گیرند و عملکرد پایدار را تضمین می کنند.
3. زمان تحویل ما چیست؟
برای محصولات استاندارد، زمان تحویل ما در عرض 5 روز کاری است و از حمل و نقل سریع اطمینان حاصل می شود.
4. چه محصولات دیگری مرتبط با MPO ارائه می دهیم؟
ما همچنین حلقه‌های MPO، تضعیف‌کننده‌های MPO، آداپتورهای زن و مرد MPO، جامپرهای MT و سایر محصولات مرتبط با MPO را تولید می‌کنیم.
