محل منبع:
چین
نام تجاری:
JFOPT
شماره مدل:
MPO/P(F)-LC/U 12F OM3 3.0 LSZH SL B 1M
با ما تماس بگیرید

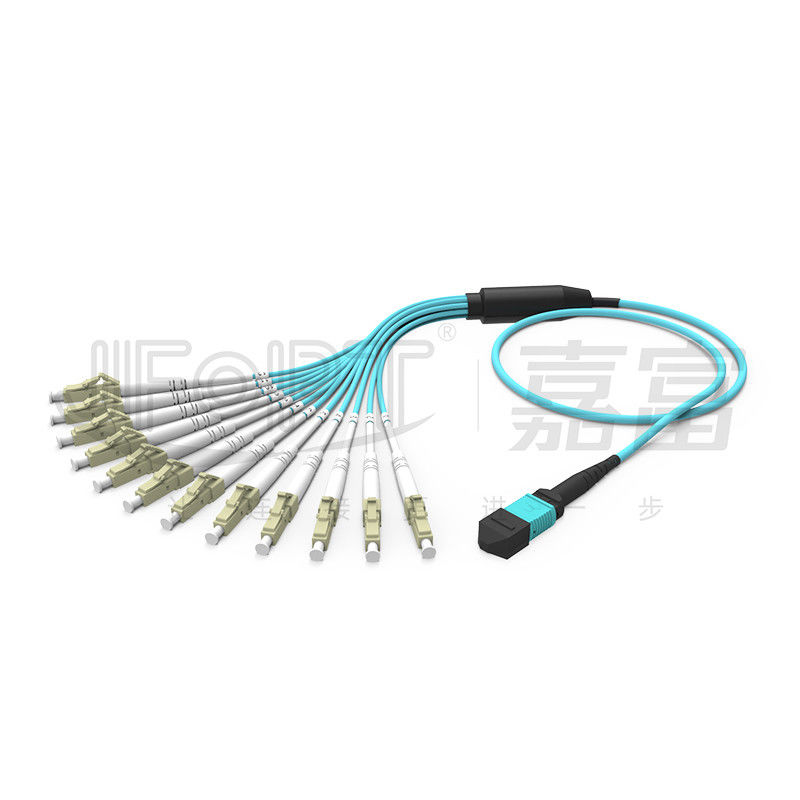

کابل انشعاب کوتاه MPO-LC/SC/FC/ST - 12 فیبر MPO - LC Duplex MPO Breakout Cable Multimode 50/125 3.0mm LSZH Aqua B polarity
جامپرهای فیبر شاخه MPO/MTP برای تبدیل کانکتور MPO/MTP چند فیبر به کانکتورهای تک فیبری LC/SC/FC/ST با استفاده از ساختار انشعاب طراحی شده اند.این به طور گسترده در محیط های فیبر نوری یکپارچه با چگالی بالا مانند مرکز داده استفاده می شود.جامپرهای الیاف شاخه JFOPT MPO/MTP با فیبر با کیفیت بالا از برندهای برجسته مانند Corning و فیبر نوری Yangtze و همچنین فرول های MT و سرامیکی با کیفیت بالا ساخته شده اند.ساختارهای انشعاب سفارشی انتقال داده ها را در طولانی مدت تضمین می کند.JFOPT می‌تواند گزینه‌های سفارشی‌سازی مختلفی مانند انواع کانکتور، طول کابل، طول انشعاب، مواد و قطر شاخه‌ها، تعداد فیبر انشعاب و قطبیت، و رنگ‌های کابل را برای برآوردن نیازهای مختلف سیم‌کشی ارائه دهد.
* امکانات
|
① اتصال دوبلکس 12 فیبر MPO-LC
|
②ساخته شده با فیبر OM3 حساس به خم برای بهبود پایداری انتقال
|
|
|
|
③فرول های مولتی فیبر MT کم تلفات با کیفیت بالا و فرول های سرامیکی کم تلفات
|
④از فیبر ممتاز برندهای پیشرو مانند کورنینگ و فیبر نوری یانگ تسه استفاده می کند
|
|
|
|
⑤موجود در ساختارهای انشعاب مختلف مانند لوله های فورکیشن 0.9mm/2.0mm/3.0mm
|
⑥ کابل کشی با چگالی بالا، صرفه جویی در فضا
|
|
|
|
⑦ نصب آسان و صرفه جویی در زمان
|
-
|
|
-
|
* برنامه های کاربردی
1. کابل کشی مرکز داده
سیستم های ارتباطی نوری 2.40G/100G
3. سیستم های ارتباطی فیبر نوری، شبکه های تلویزیون کابلی، شبکه های مخابراتی
4. شبکه های محلی (LAN)، شبکه های گسترده (WANs)، FTTx
* پارامترهای اتصال MPO/MTP
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|||
|
معمول |
بیشترین |
||||
|
اتصال MPO |
استاندارد SM |
0.2dB |
0.75 دسی بل |
APC≥60dB |
|
|
SM Low Loss |
0.1dB |
0.35 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM کم تلفات |
0.1dB |
0.35 دسی بل |
|||
|
رابط MTP |
استاندارد SM |
0.25 دسی بل |
0.5dB |
APC≥60dB |
|
|
SM Low Loss |
0.12 دسی بل |
0.25 دسی بل |
|||
|
استاندارد MM |
0.2dB |
0.45 دسی بل |
PC≥25dB |
||
|
MM کم تلفات |
0.12 دسی بل |
0.25 دسی بل |
|||
|
مرد/زن |
نر: با سنجاق، زن: بدون سنجاق |
||||
*پارامترهای اتصال SC/LC/FC/ST
|
نوع رابط |
از دست دادن درج |
برگشت ضرر |
|
|
SC/LC/FC/ST |
اس ام |
≤0.3dB |
APC≥60dB |
|
MM |
≤0.3dB |
UPC≥25dB |
|
* پارامترهای هندسی سه بعدی MPO/MTP
|
موارد |
حداکثر |
حداقل |
||
|
شعاع انحنا (mm) |
ایکس |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
زاویه (°) |
ایکس |
0.15 |
-0.15 |
|
|
Y(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
شعاع انحنای هسته نوری (mm) |
- |
1 |
||
|
ارتفاع فیبر (nm) |
3500 |
1000 |
||
|
اختلاف ارتفاع فیبر مجاور (nm) |
500 |
N/A |
||
|
حداکثر منفی همسطح (nm) |
300 |
N/A |
||
* پارامترهای هندسی سه بعدی SC/LC/FC/ST (اختیاری)
|
موارد |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
اس ام |
MM |
اس ام |
MM |
اس ام |
اس ام |
|
|
شعاع انحنا (mm) |
10-25 |
7-25 |
5-12 |
|||
|
افست اوج (μm) |
≤50 |
≤30 |
||||
|
فیبر فرورفته (nm) |
± 100 |
|||||
|
انحراف زاویه (°) |
0 |
0.3±8 |
||||
|
انحراف زاویه پیوند (°) |
0 |
0.5± |
||||
|
قطر فیبر (μm) |
123-135 |
|||||
* گزینه های رنگ رابط
|
کانکتور MPO |
||||
|
حالت تک |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 2270C |
شماره رنگ مرجع PANTONE 100C |
|||
|
|
|
|||
|
چند حالته |
رنگ بژ |
آبی |
||
|
شماره رنگ مرجع PANTONE 7534C |
شماره رنگ مرجع PANTONE 2226C |
|||
|
|
|
|||
|
بنفش |
- |
|||
|
شماره رنگ مرجع PANTONE 7641C |
||||
|
|
||||
|
کانکتور MTP |
||||
|
حالت تک |
سبز |
رنگ زرد |
||
|
شماره رنگ مرجع PANTONE 346C |
شماره رنگ مرجع PANTONE 106C |
|||
|
|
|
|||
|
چند حالته |
رنگ بژ |
مشکی |
||
|
شماره رنگ مرجع PANTONE 7534U |
شماره رنگ مرجع PANTONE Black 6C |
|||
|
|
|
|||
|
آبی |
هدر ویولت |
|||
|
شماره رنگ مرجع PANTONE 310C |
شماره رنگ مرجع PANTONE 1905C |
|||
|
|
|
|||
|
مونسل ویولت |
ارغوانی |
|||
|
شماره رنگ مرجع PANTONE 2587C |
شماره رنگ مرجع PANTONE 208C |
|||
|
|
|
|||
|
لیمو سبز |
- |
|||
|
شماره رنگ مرجع PANTONE 375C |
||||
|
|
||||
|
کانکتور LC |
||||
|
حالت تک |
آبی |
سبز |
||
|
|
|
|||
|
چند حالته |
رنگ بژ |
آبی |
||
|
|
|
|||
|
هدر ویولت |
لیمو سبز |
|||
|
|
|
|||
* پارامترهای کابل نوری
|
مورد |
پارامتر |
|||
|
نوع فیبر |
اختیاری G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
تعداد فیبر |
اختیاری 8/12/16/24 |
|||
|
عنصر تقویت کننده |
نخ آرامید |
|||
|
مواد غلاف بیرونی |
اختیاری LSZH/PVC/TPU |
|||
|
قطر غلاف بیرونی |
3.0 میلی متر |
|||
|
رنگ غلاف بیرونی |
سفارشی ساخته شده است |
|||
|
حداکثرمقاومت کششی (طولانی مدت) |
80N |
|||
|
حداکثرمقاومت کششی (کوتاه مدت) |
150 نیوتن |
|||
|
حداکثرمقاومت در برابر خرد شدن (دراز مدت) |
100 نیوتن بر سانتی متر |
|||
|
حداکثرمقاومت در برابر خرد شدن (کوتاه مدت) |
500 نیوتن بر سانتی متر |
|||
|
حداقل شعاع خمش (دینامیک) |
20D |
|||
|
حداقل شعاع خمش (استاتیک) |
10D |
|||
|
دمای عملیاتی |
-20 تا 60 درجه سانتیگراد |
|||
|
دمای ذخیره سازی |
-20 تا 60 درجه سانتیگراد |
|||
|
تاخیر در شعله |
OFN/OFNR/OFNP اختیاری |
|||
* گزینه های اتصال LC
|
انتخاب محصول دوبلکس |
|||||
|
قطر کابل |
نوع بوت |
تصویر |
طراحی |
||
|
2.0 میلی متر |
استاندارد |
|
|
||
|
3.0 میلی متر |
استاندارد |
|
|
||
|
انتخاب تک محصولی |
|||||
|
قطر کابل |
نوع بوت |
تصویر |
طراحی |
||
|
0.9 میلی متر |
استاندارد |
|
|
||
|
2.0 میلی متر |
استاندارد |
|
|
||
|
3.0 میلی متر |
استاندارد |
|
|
||
*گزینه های انشعاب
|
|
|
|
ساختار اصلی کابل کشی |
|
|
|
|
|
Fanout با طول مساوی |
Fanout با طول نابرابر |
|
|
|
|
انشعاب زیر واحد مستقیم 0.9mm |
|
|
|
|
|
انشعاب زیر واحد مستقیم 2.0/3.0mm |
|
* انتخاب قطبیت
|
MPO/MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* بسته بندی محصول
|
|
|
|
کیسه ضد الکتریسیته ساکن |
کارتن ضخیم شده |
* استحکام کارخانه
|
تخصص: با بیش از 20 سال تجربه در MPO و تولید جامپر فیبر نوری معمولی، JFOPT دارای یک تیم تحقیق و توسعه حرفه ای و تجهیزات تولیدی است که برای رفع نیازهای مختلف نصب اختصاص داده شده است.محصولات ما چندین گواهینامه و آزمایش بین المللی را گذرانده اند. |
|
||||
|
قابلیت تولید: JFOPT دارای چندین خط تولید برای MPO و کانکتورهای معمولی و همچنین تجهیزات کابل و انشعاب است که تحویل سریع را تضمین می کند. |
|
||||
|
کنترل کیفیت: JFOPT اقدامات کنترل کیفیت سختگیرانه ای دارد، از جمله بازرسی نهایی کارخانه و آزمایش 100٪، با استفاده از تجهیزات تست حرفه ای برای اطمینان از عملکرد انتقال پایدار. |
|
||||
|
استاندارد سازی: JFOPT می‌تواند خدمات سفارشی‌سازی مختلفی را برای انواع کانکتور، انواع کابل، قطر بیرونی، رنگ، توالی سیم، بسته‌بندی و موارد دیگر ارائه دهد و همچنین از تولید سفارشی بر اساس طرح‌ها یا نمونه‌های ارائه‌شده توسط مشتری پشتیبانی می‌کند و از ثبات و پایداری عملکرد برای برآوردن نیازهای مختلف سیم‌کشی اطمینان می‌دهد. . |
|
||||
|
نوآوری فناوری: JFOPT بر نوآوری های فناورانه تمرکز دارد و دارای یک تیم تحقیق و توسعه حرفه ای است که به توسعه و تولید انواع جامپرهای فیبر نوری با کارایی بالا اختصاص داده شده است و نیازهای در حال تغییر بازار را برآورده می کند. |
|
||||
|
خدمات و پشتیبانی فنی: JFOPT خدمات جامع پیش فروش و پس از فروش شامل مشاوره فنی، توصیه های محصول و نگهداری پس از فروش را برای رفع نیازهای مشتری و اطمینان از رضایت مشتری ارائه می دهد. |
|
||||
* پرسش و پاسخ مکرررا
1. هنگام سفارشی کردن جامپرهای شاخه MPO چه چیزی را باید در نظر بگیرم؟
هنگام سفارشی کردن جامپرهای انشعاب MPO، باید فاکتورهای زیر را در نظر بگیرید: طول، طول شاخه، قطر سیم انشعاب، جنس کابل، نوع و تعداد فیبر، اتصالات نر/ماده، استانداردهای از دست دادن فرول، رنگ، برچسب‌گذاری و سایر الزامات سفارشی‌سازی.
2. چگونه از پایداری پارامترهای جامپرهای فیبر خود اطمینان حاصل کنیم؟
JFOPT پایداری پارامترهای جامپرهای فیبر را از طریق آزمایش 100% از دست دادن درج و بازرسی انتهایی تضمین می کند.
3. زمان تحویل ما چقدر است؟
برای محصولات معمولی، زمان تحویل ما در عرض 5 روز کاری است و از حمل و نقل سریع اطمینان حاصل می کند.
4. چه محصولات دیگری از مشتقات MPO را ارائه می دهیم؟
علاوه بر جامپرهای شاخه MPO، ما لوپ بک های MPO، تضعیف کننده های MPO، کانکتورهای آداپتور نر به ماده MPO، جامپرهای MT و سایر محصولات MPO مرتبط را نیز تولید می کنیم.
